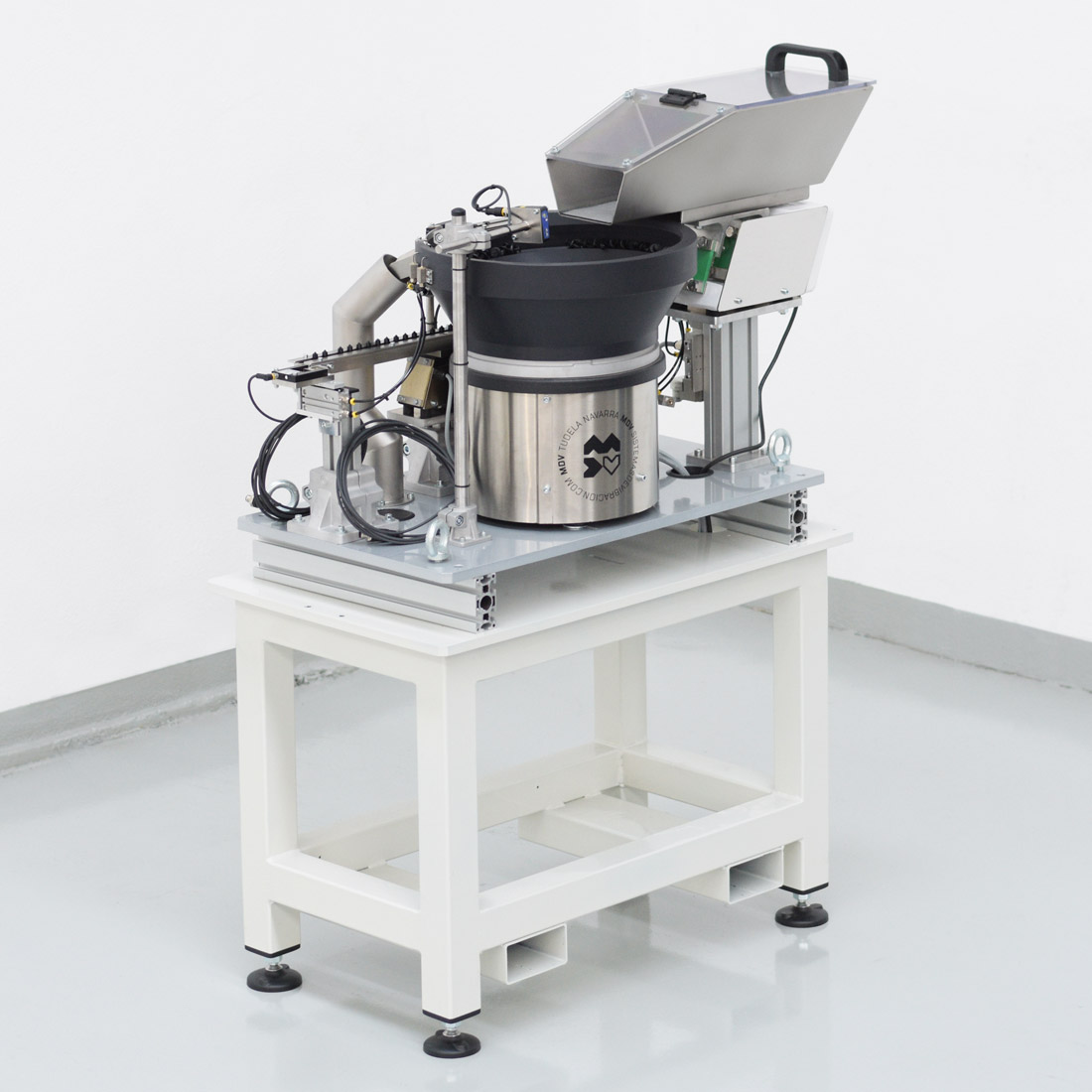

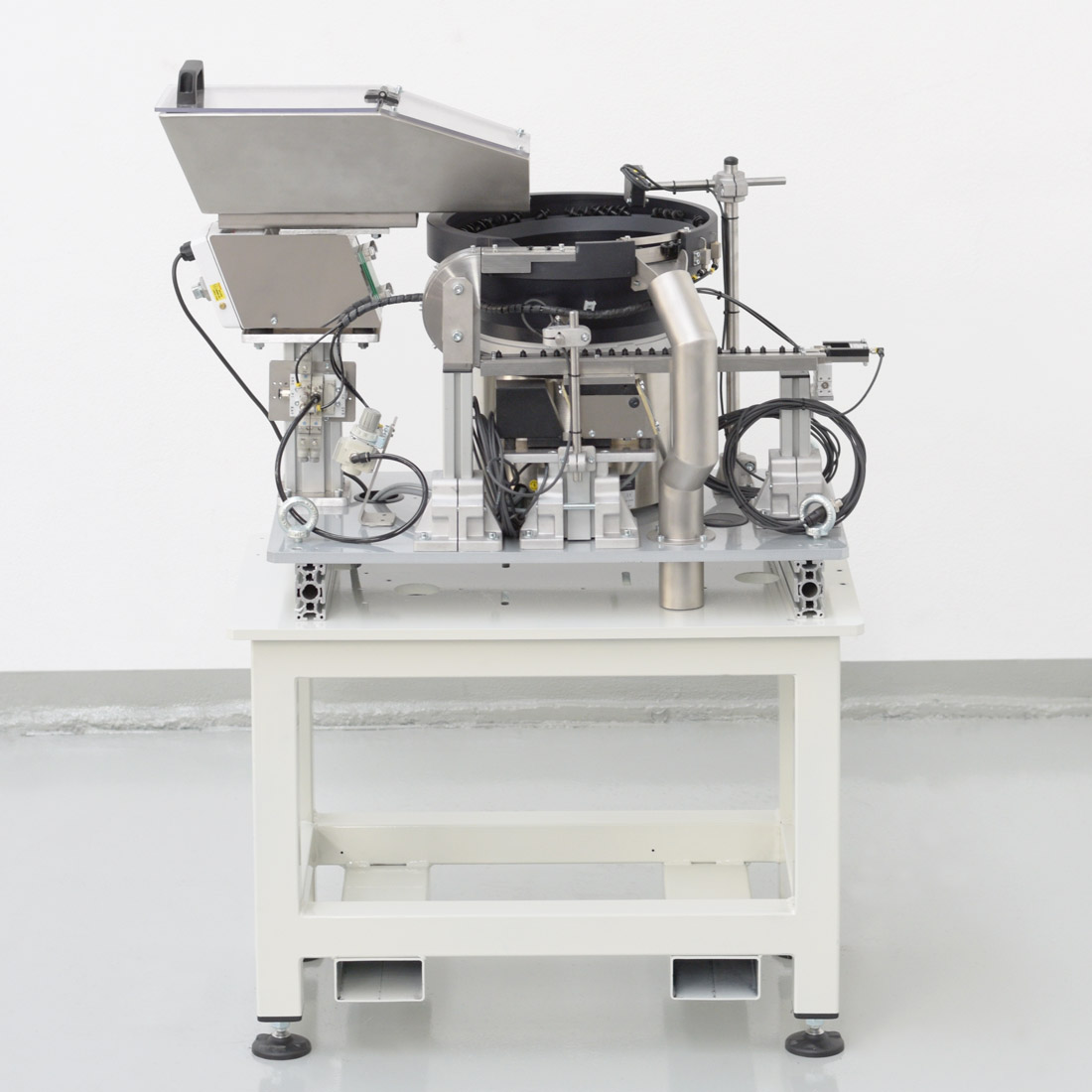

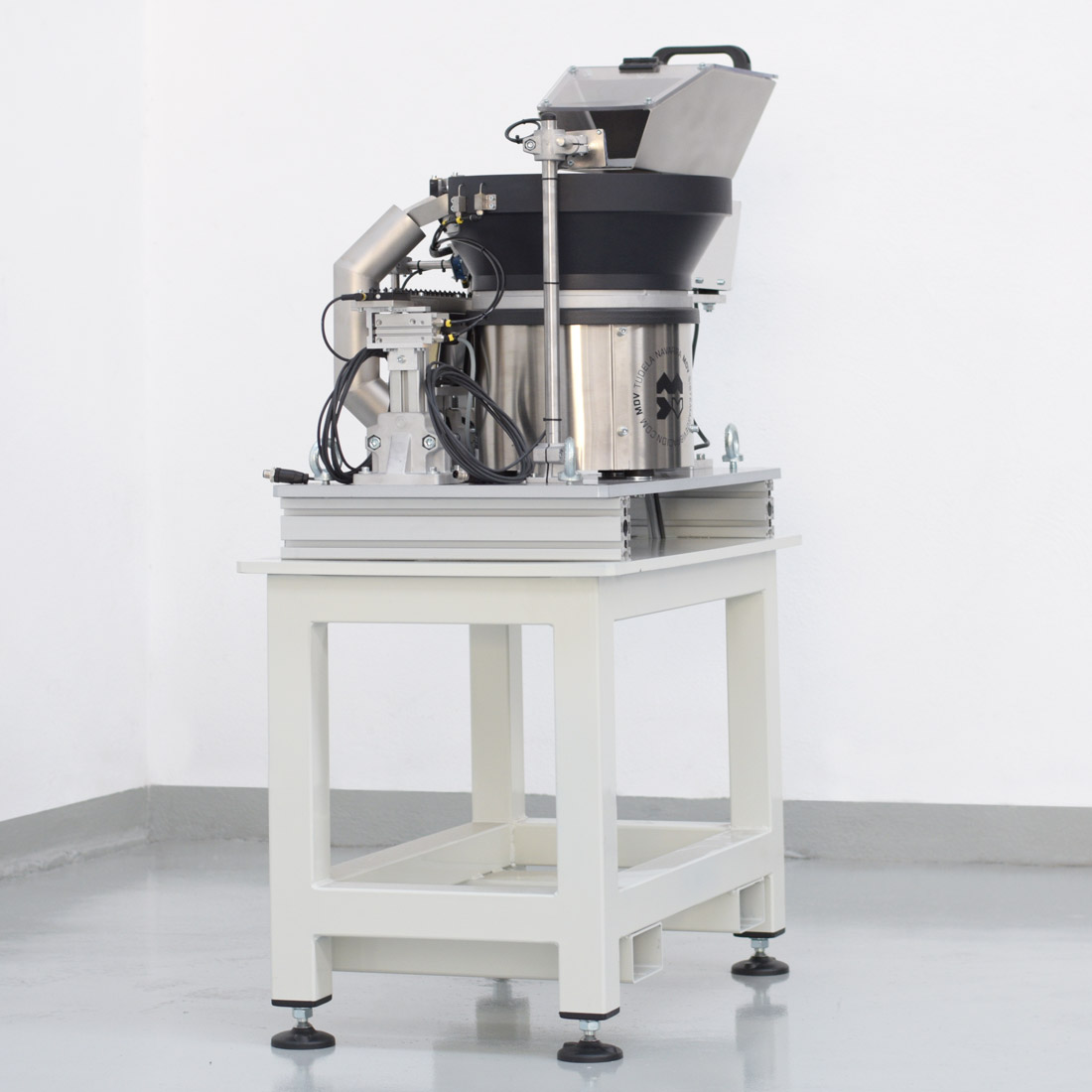

Alimentador industrial para clips agrafe

Misión y peculiaridades

Por transporte, manipulación, almacenaje o por cualquier otra razón, algunas de estas piezas plásticas acaban por cliparse solas debido a su fisonomía. Un inconveniente que hemos sabido superar con nuestro sistema.

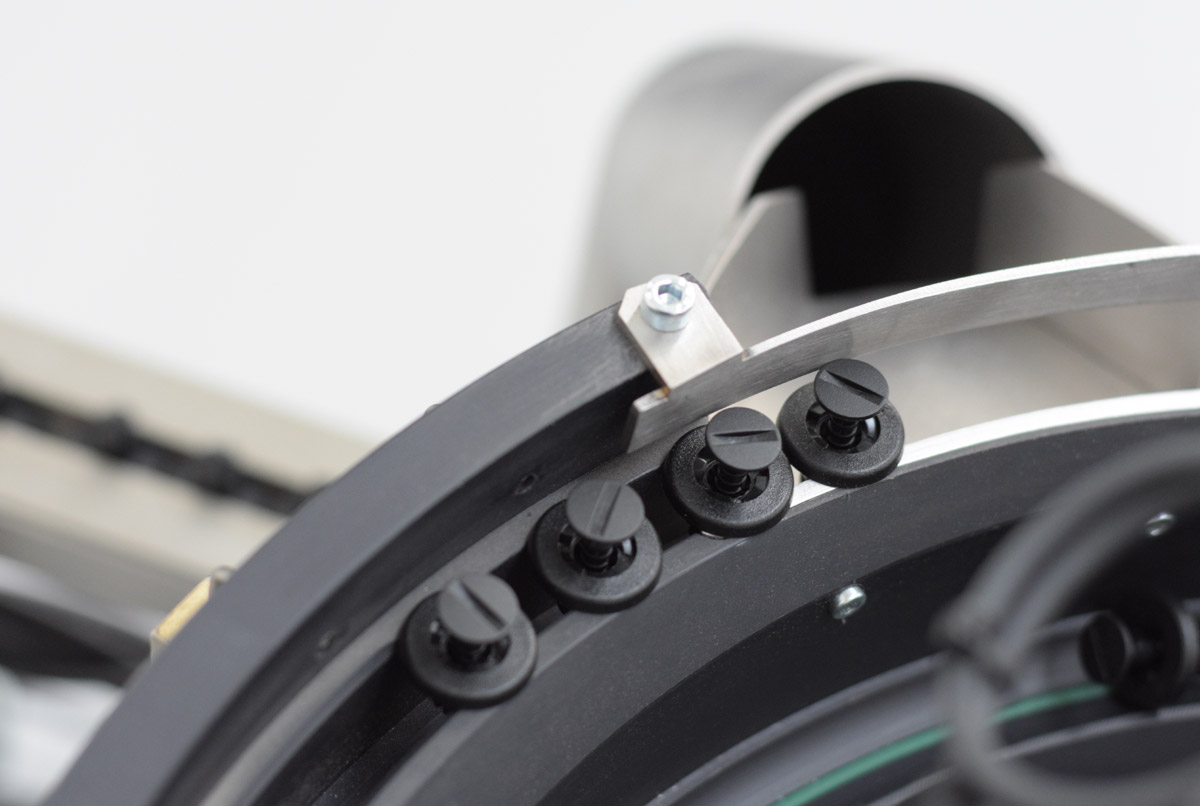

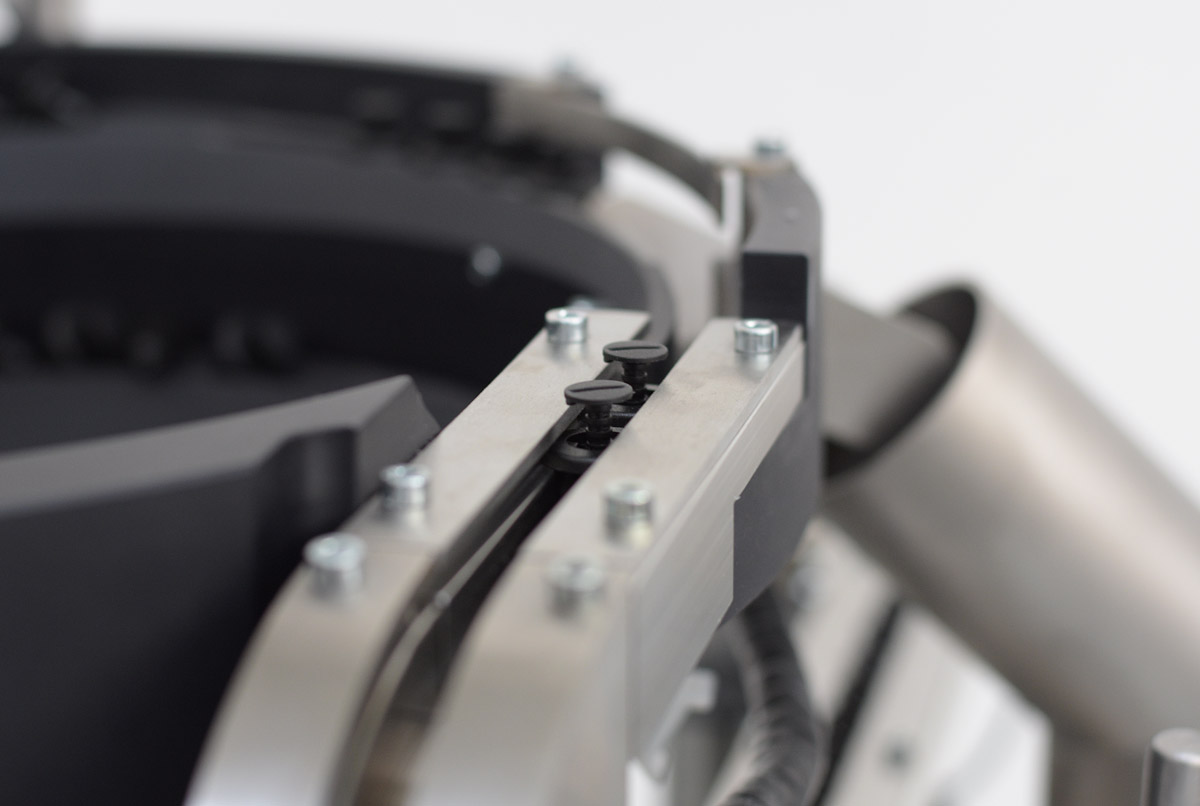

El posicionador detecta las piezas que ya están clipadas para extraerlas del vibrador y enviarlas a un depósito de clips rechazados.

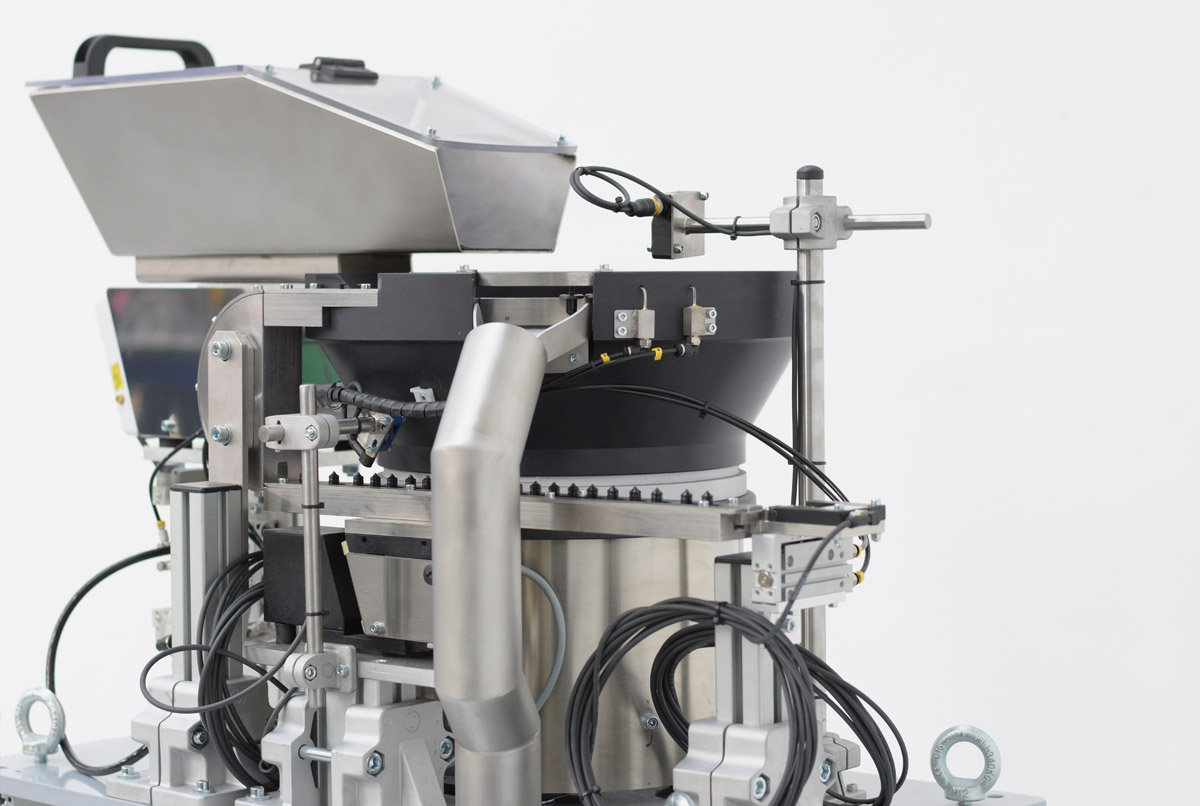

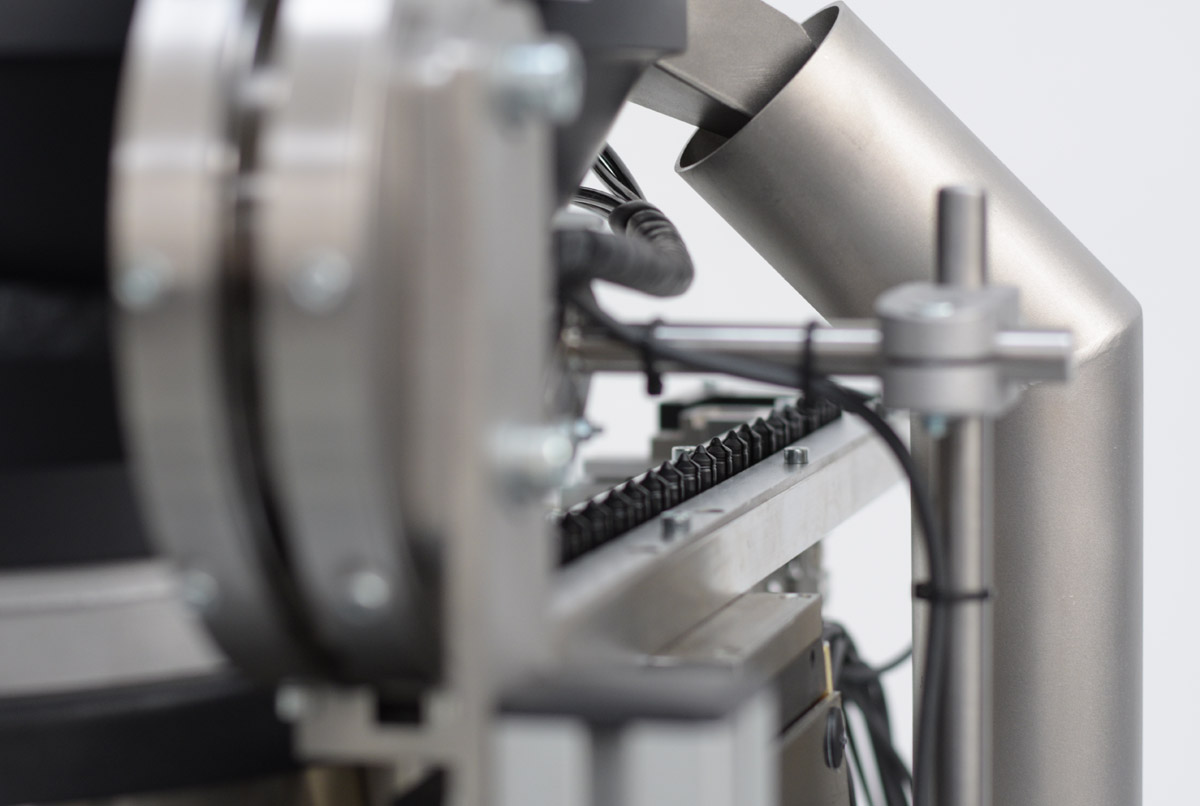

El resto de piezas caen por efecto de la gravedad, en una caída libre semicircular, que nos permite girarlas 180 grados. El cilindro de la cuna de recogida las posiciona transversalmente para poder ser abastecidas a la mano del robot que continuará el proceso de la cadena de producción industrial.

Aparte de cumplir con soltura su misión, al ser cómoda y compacta, esta máquina sabe bien cómo aprovechar los recursos y el espacio.

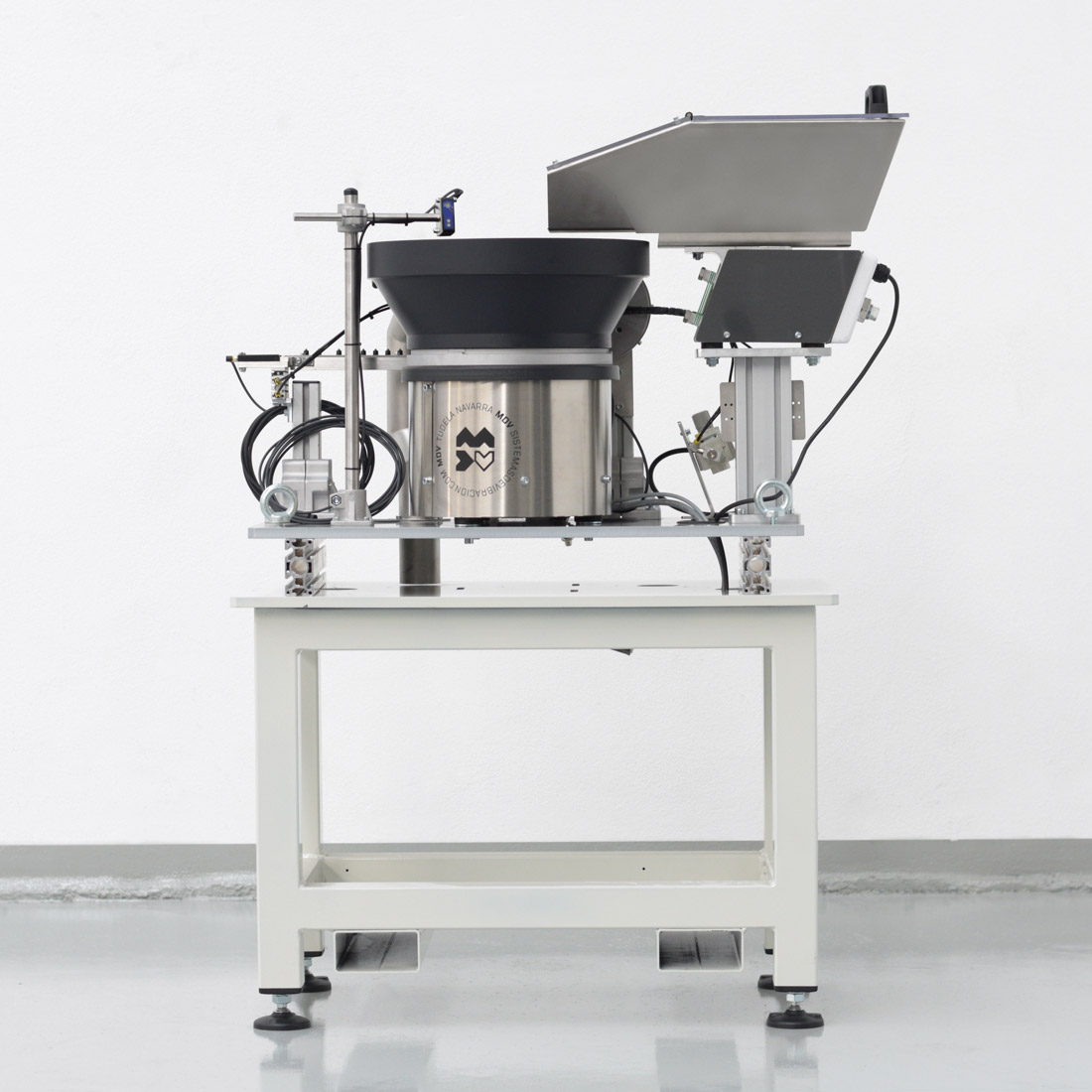

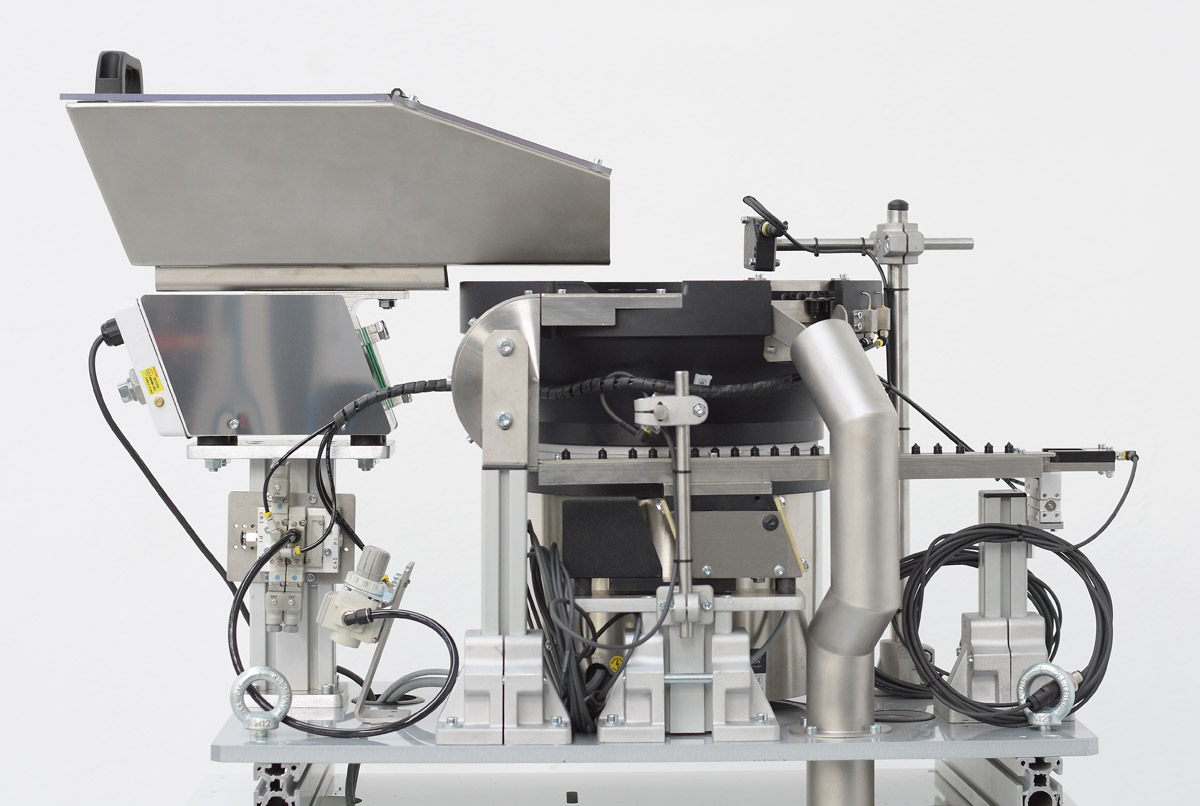

Composición del sistema de posicionamiento

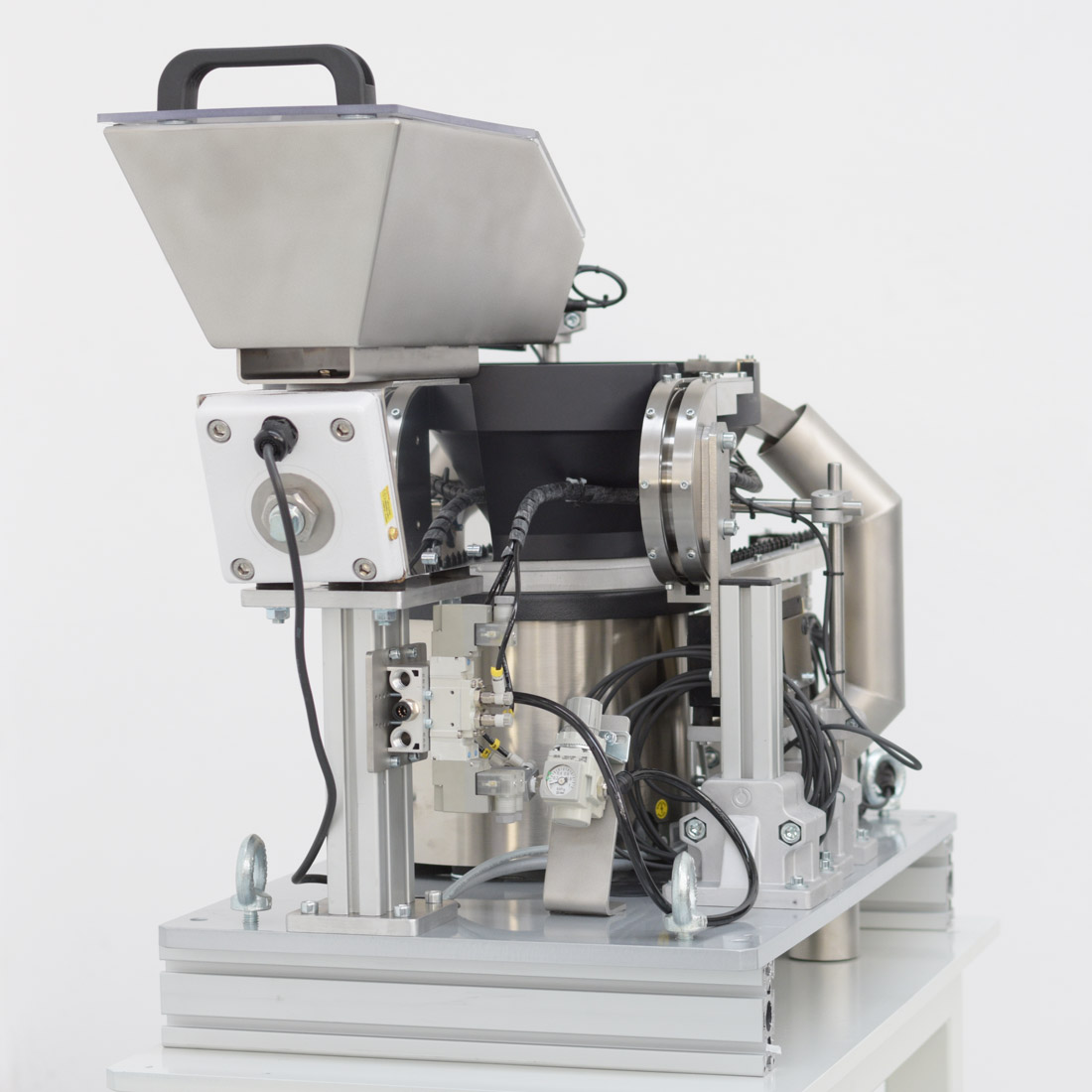

  • 1 Tolva alimentadora por vibración.
  • 1 Base vibratoria horaria.

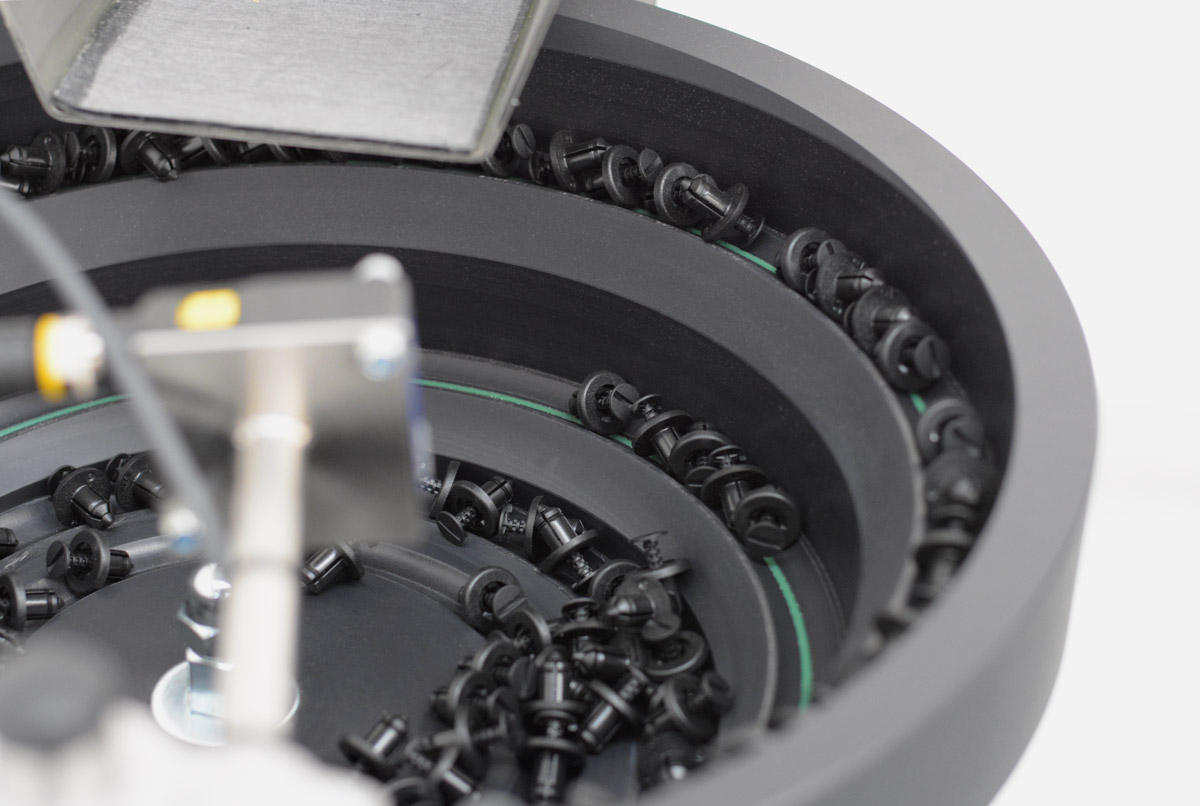

  • 1 Tolva de fibra de vidrio. Diámetro: 400 mm.

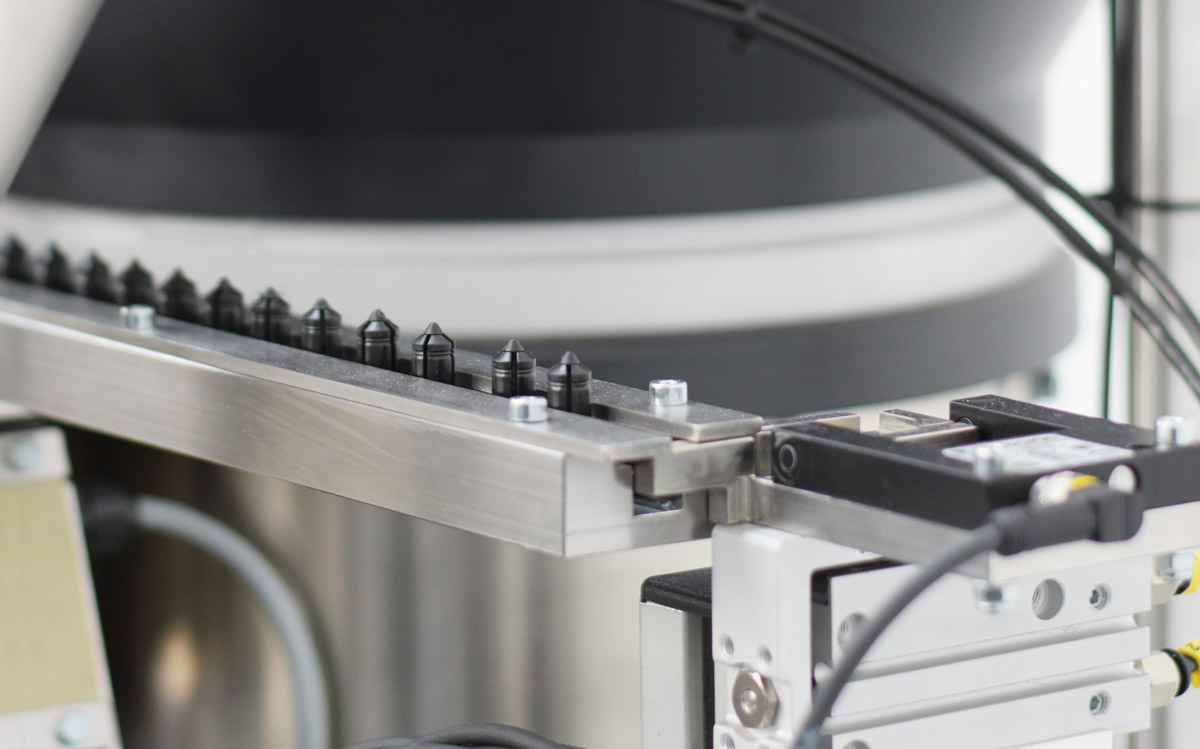

  • 1 Vibrador lineal MDV L-450.
  • 1 Mando de control.
  • 1 Paso a paso.
  • 1 Placa para unir a la bancada.
Posición de salida de la pieza

Con la punta hacia arriba.

Número de salidas

1.

Cadencia solicitada

12-20 piezas / minuto.

Autonomía

2 horas.
