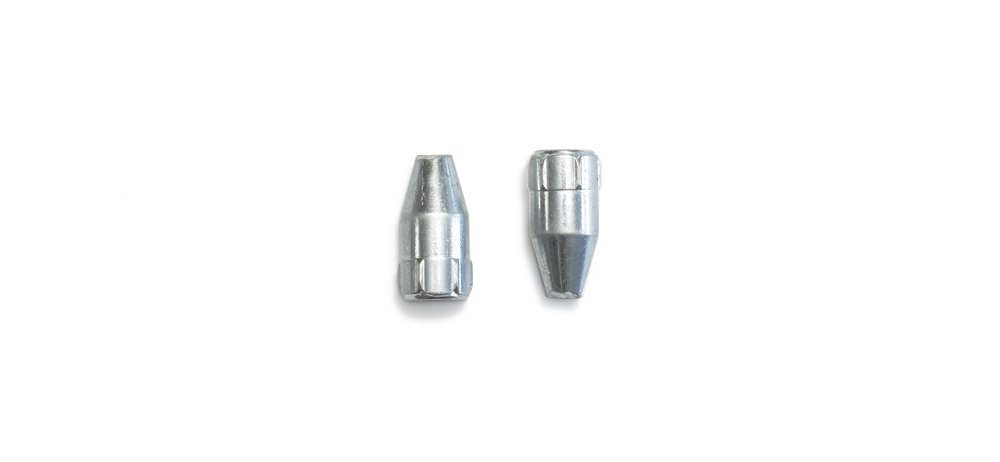

Alimentador industrial para pins insertados
Misión y peculiaridades

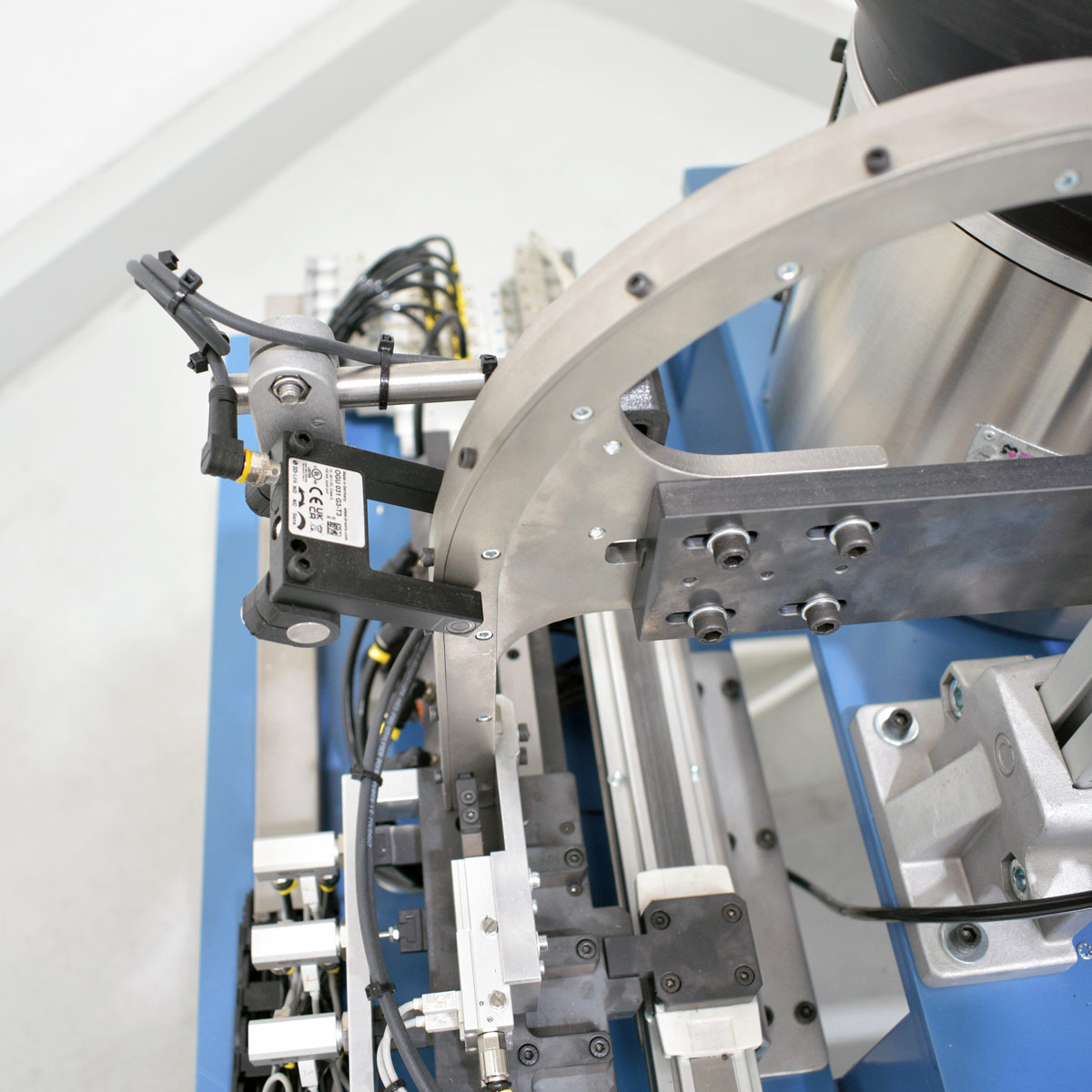

Una vez correctamente orientadas, el mayor desafío consiste en guiar las piezas hasta un sistema de cuna de 4 posiciones; algo que hicimos posible mediante un detector inductivo encargado de enviar la orden al cilindro eléctrico para que inicie su movimiento y dirija los pins hasta una de las 4 salidas de tubo. Allí, los pins serán soplados para que hagan su viaje lo más veloces posible hasta alcanzar el otro extremo del tubo.

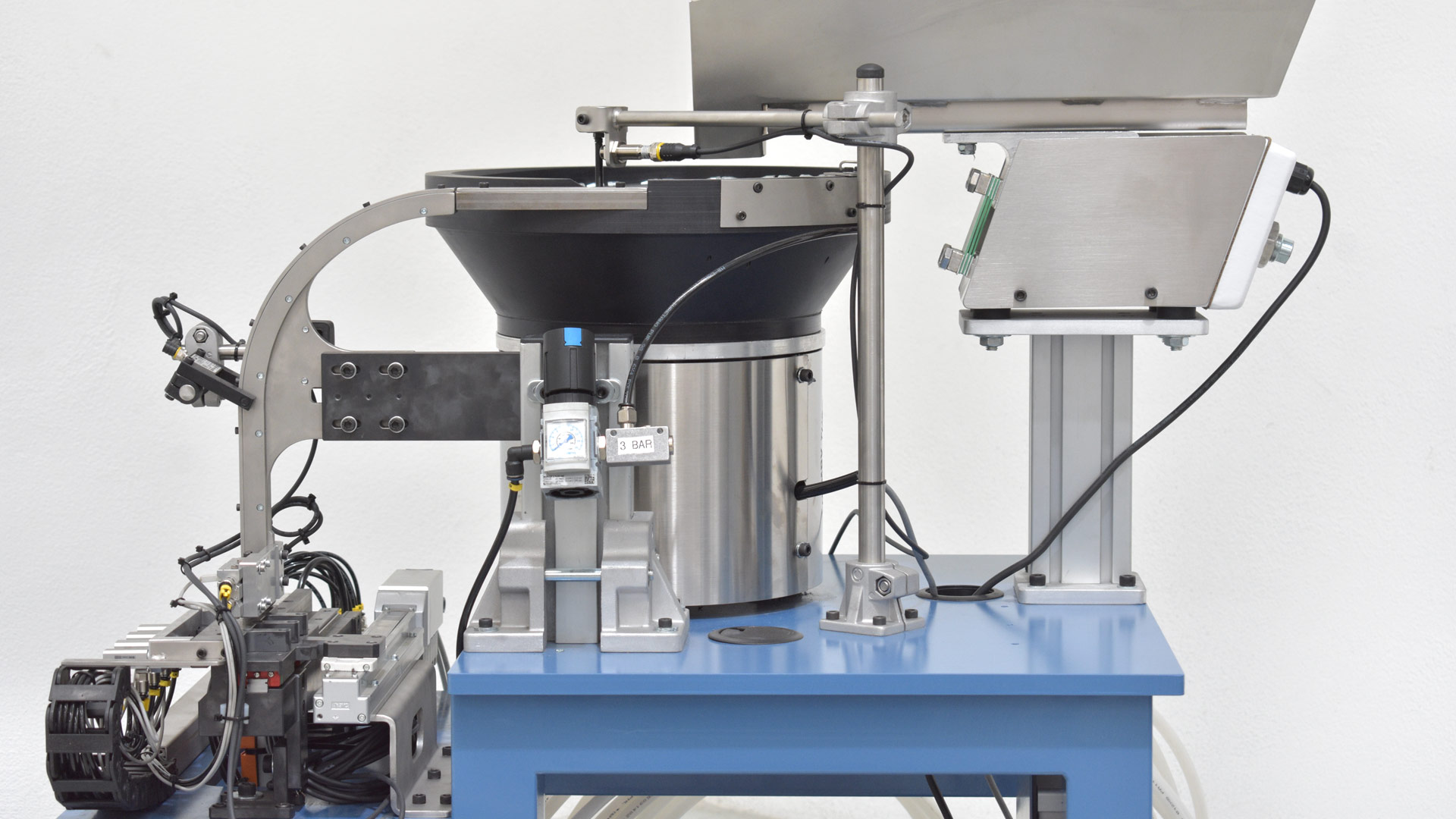

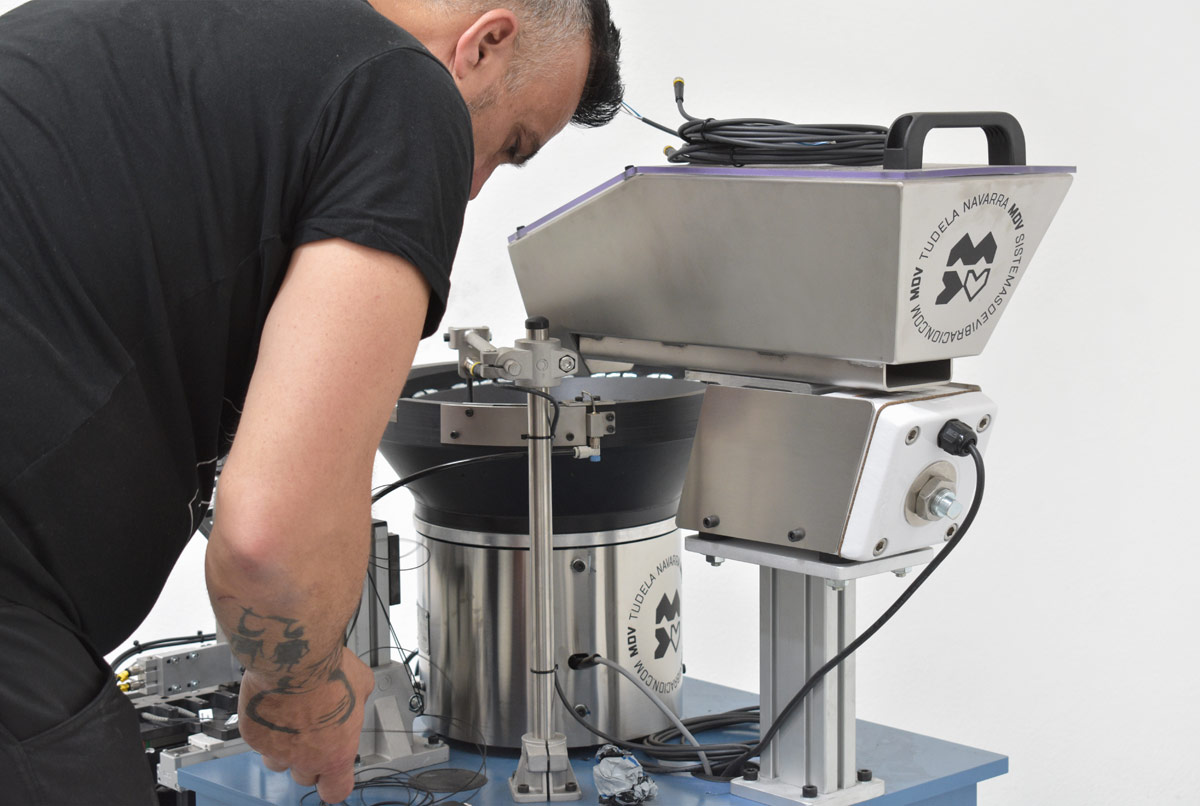

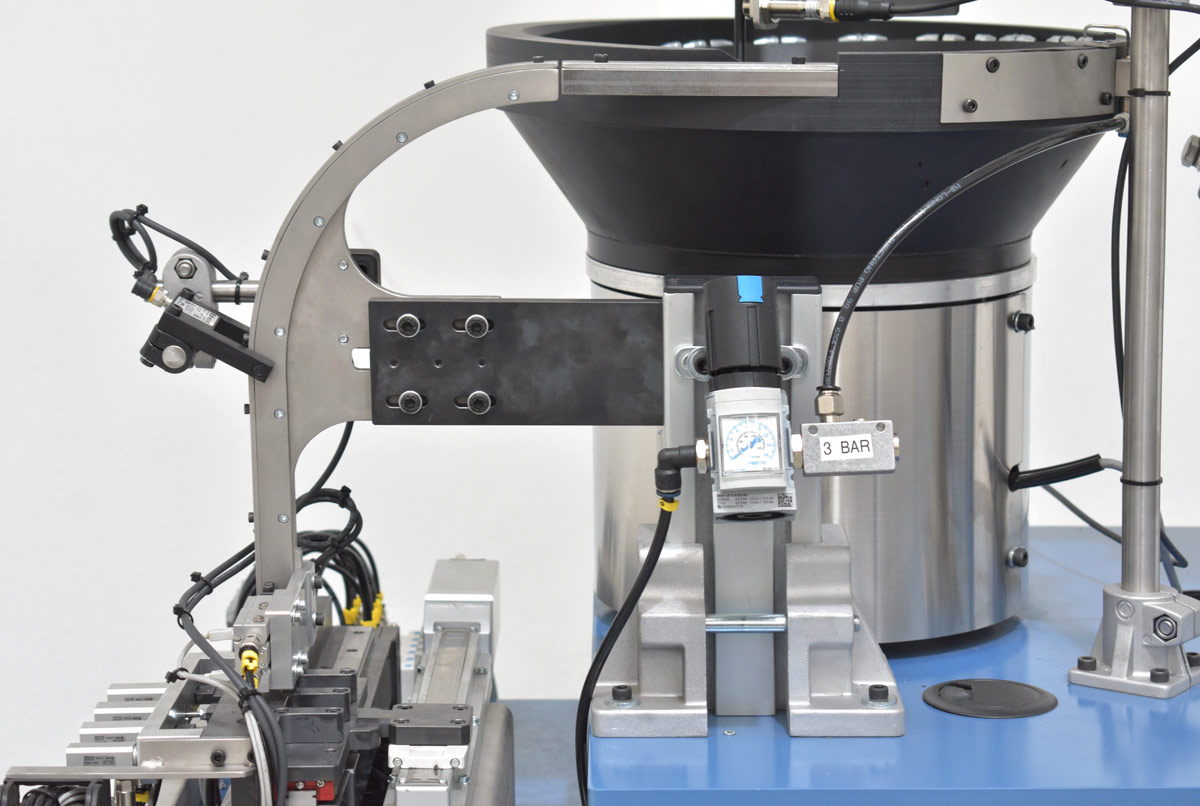

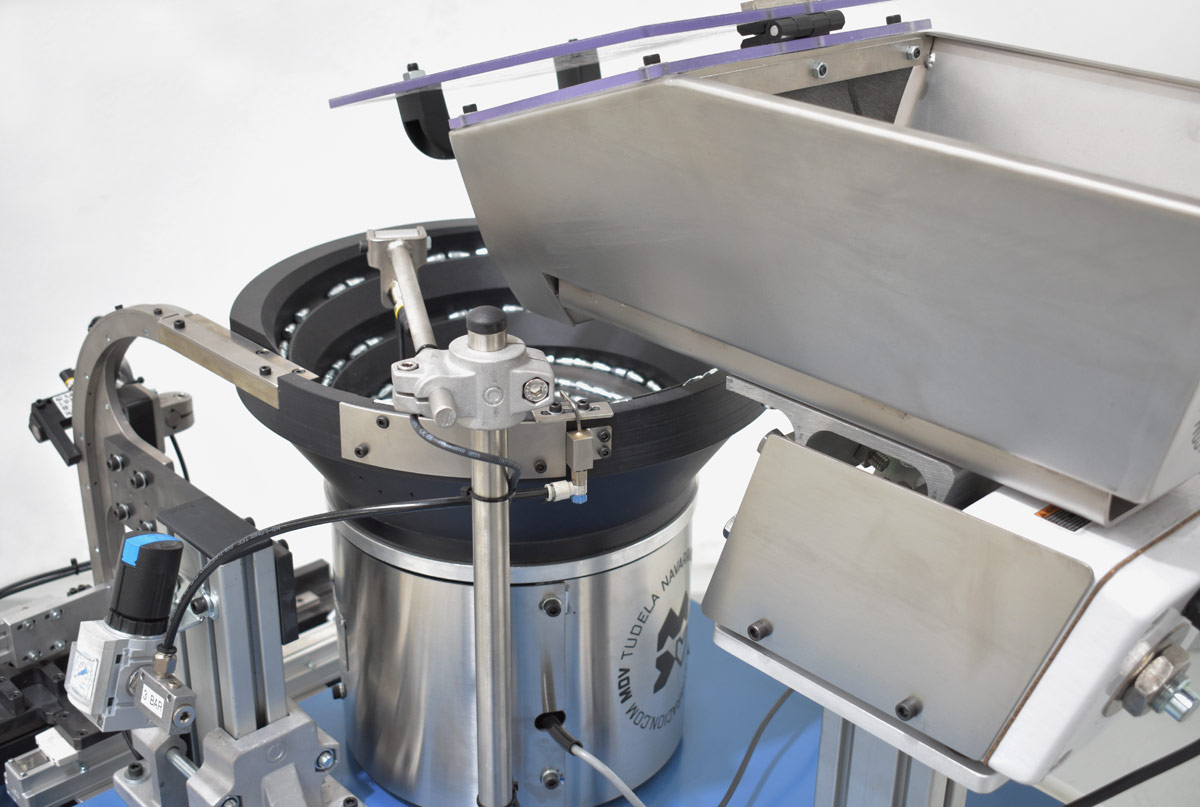

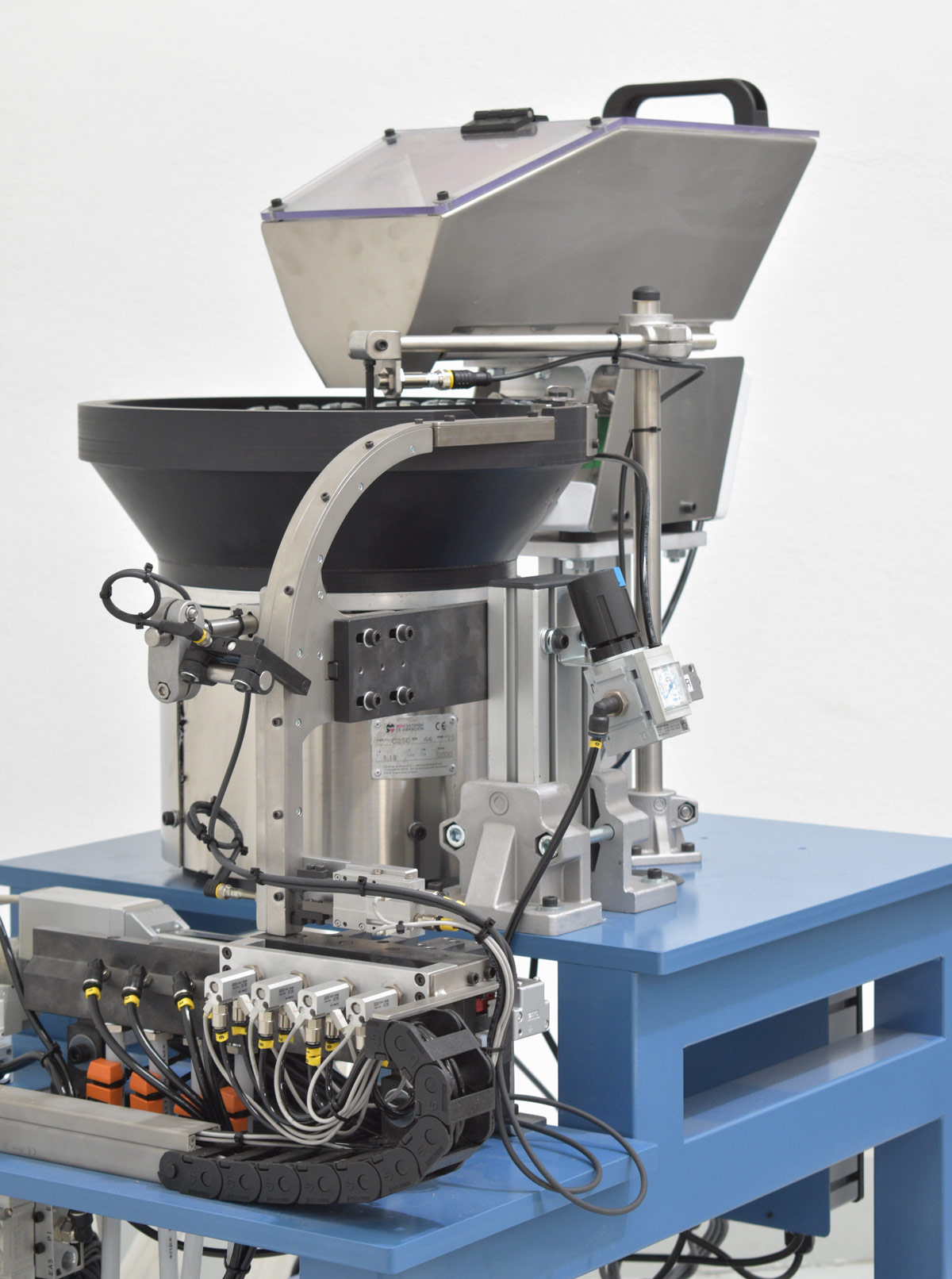

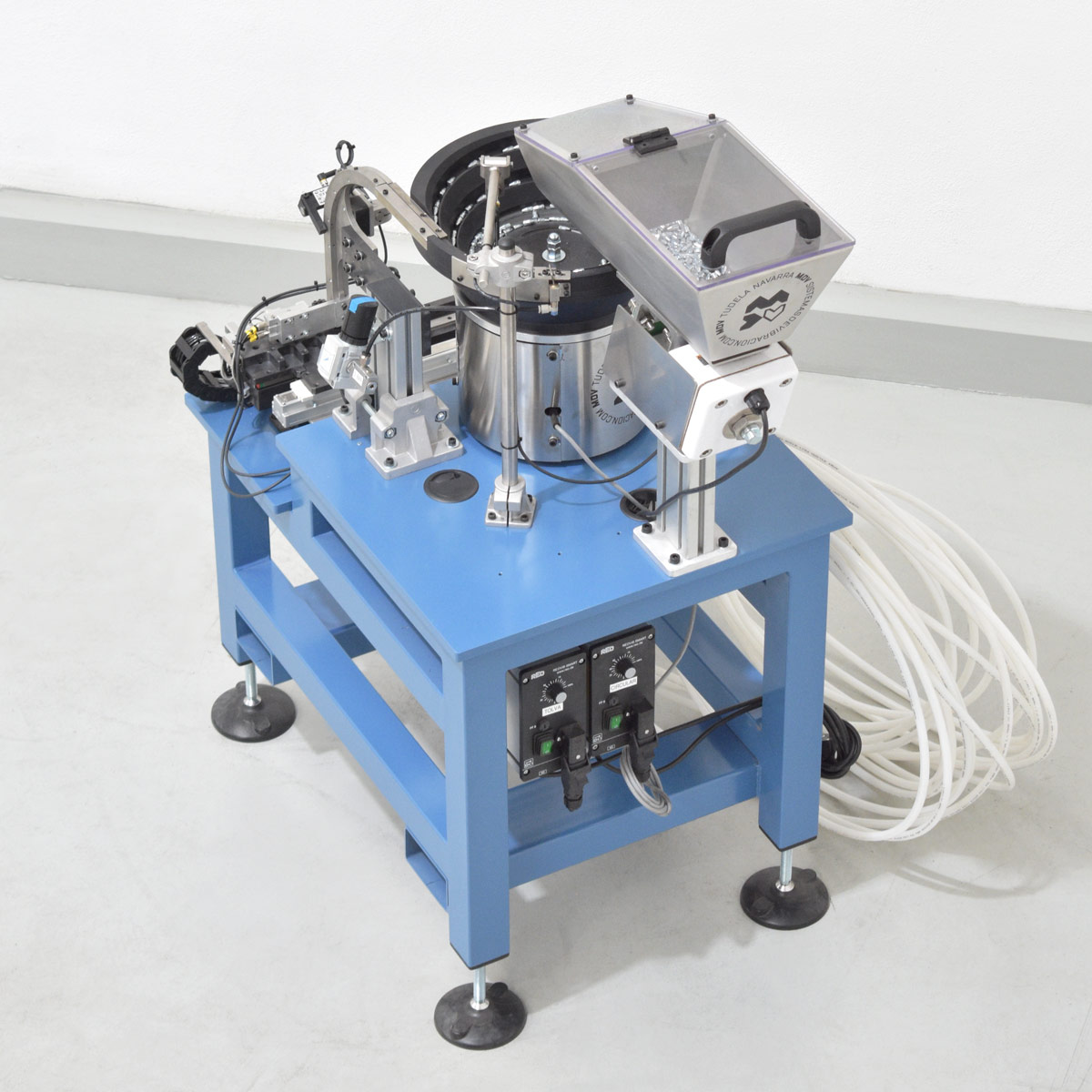

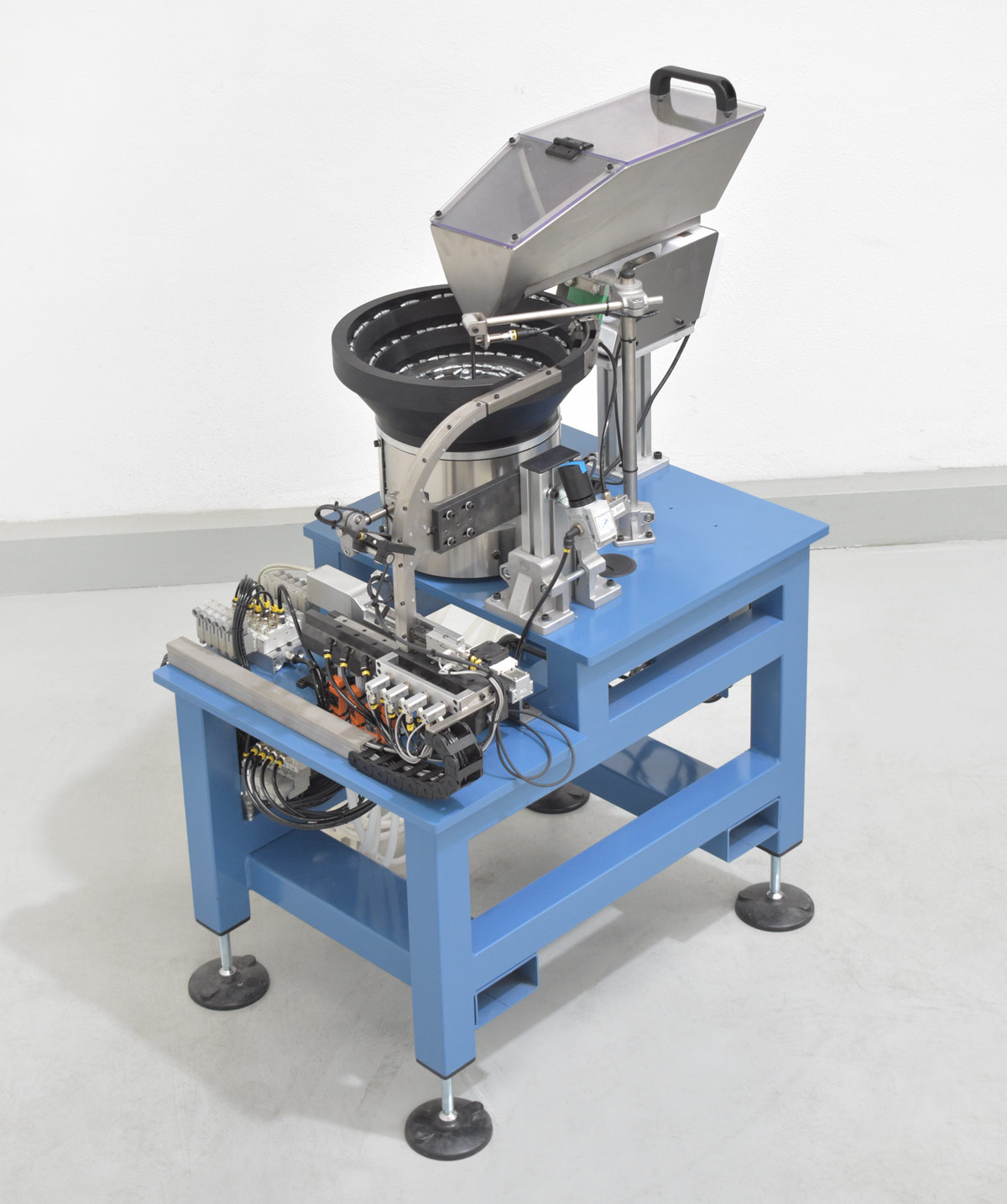

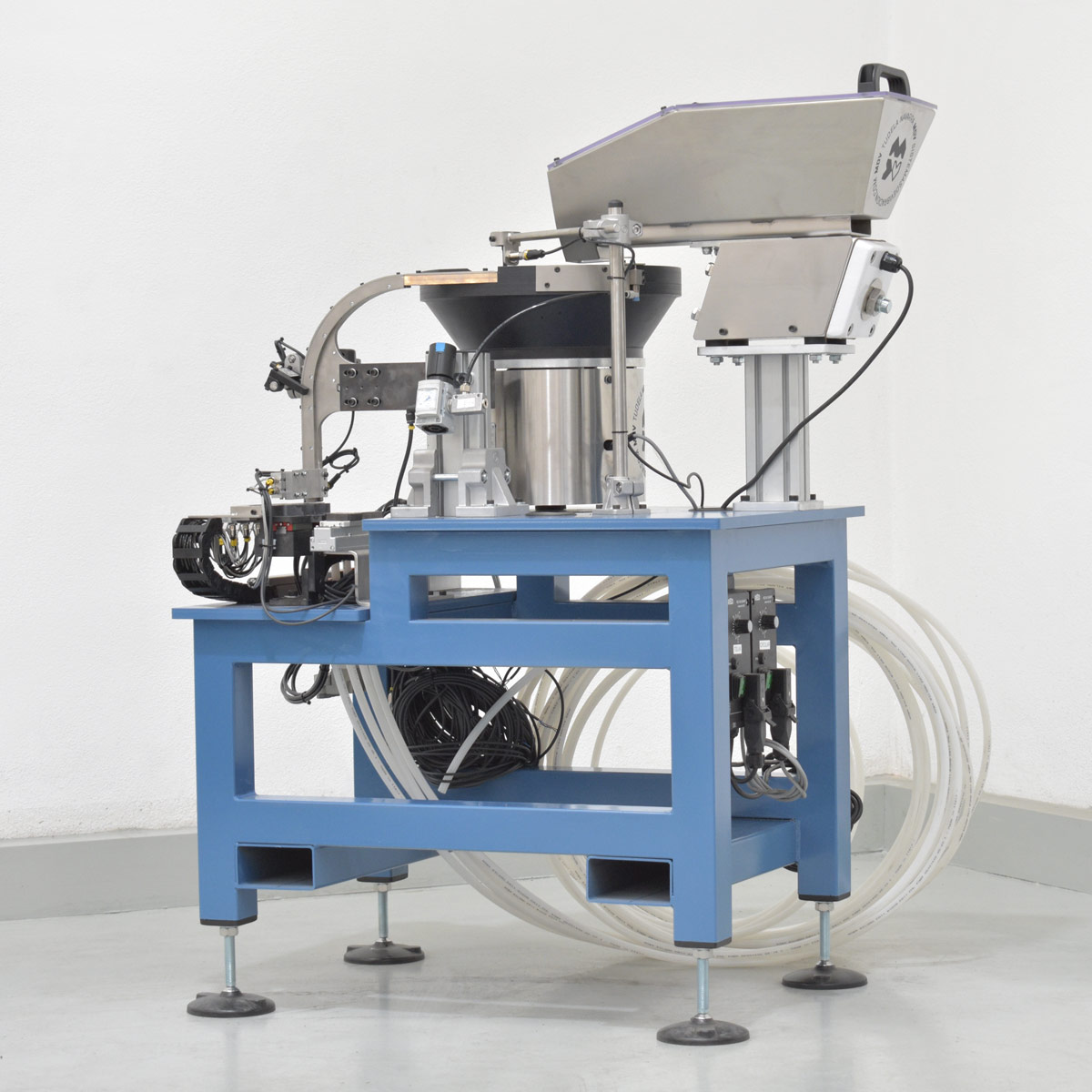

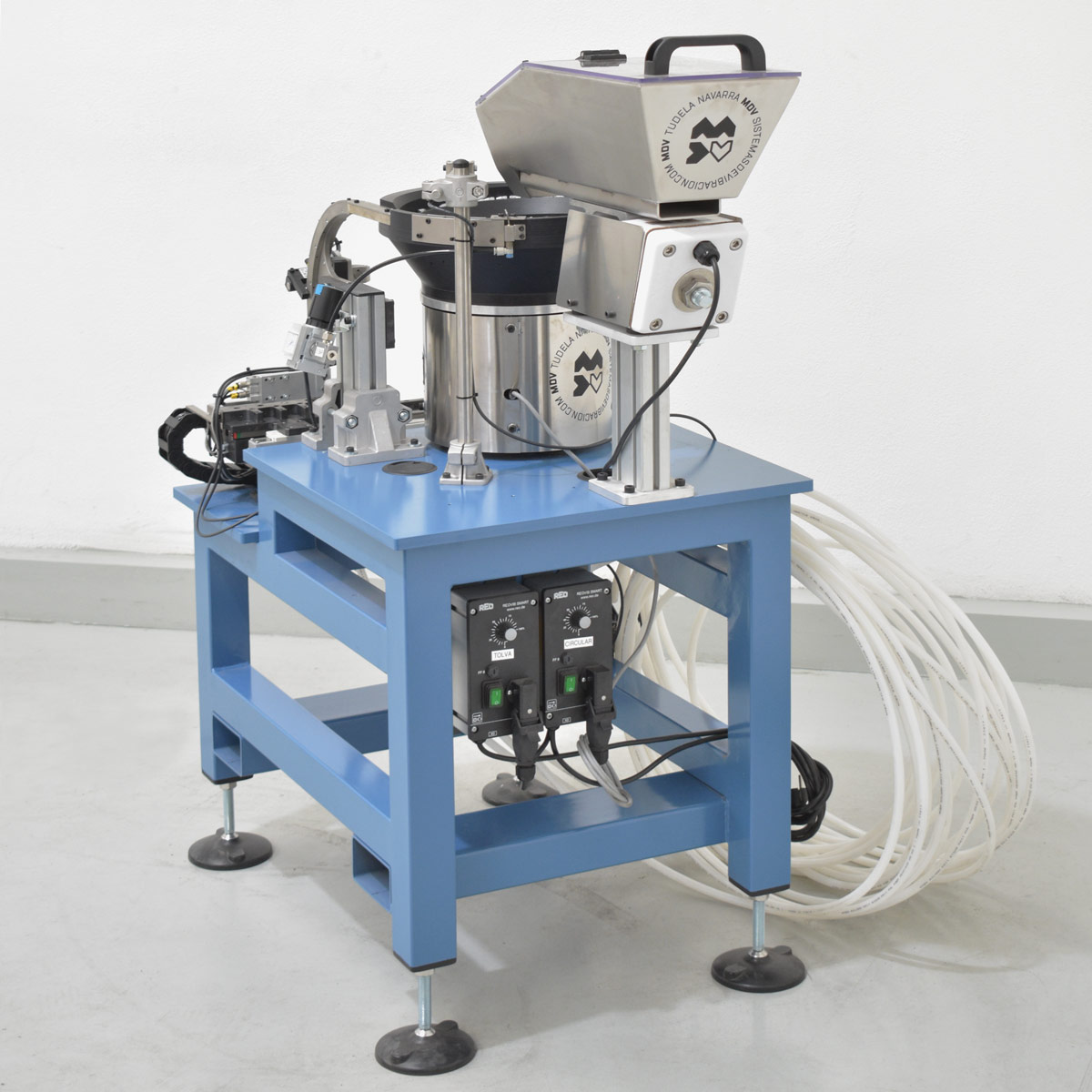

Nuestro sistema se compone de una tolva vibratoria que se ocupa de verter las piezas en la cuba principal fabricada en fibra de vidrio, un vibrador circular MDV-C250 y una rampa que actúa de lineal de caída por donde circulan los pins. Los 2 vibradores están gobernados por las cajas de mando ubicadas en la parte inferior de la placa base.
Composición del sistema de posicionamiento

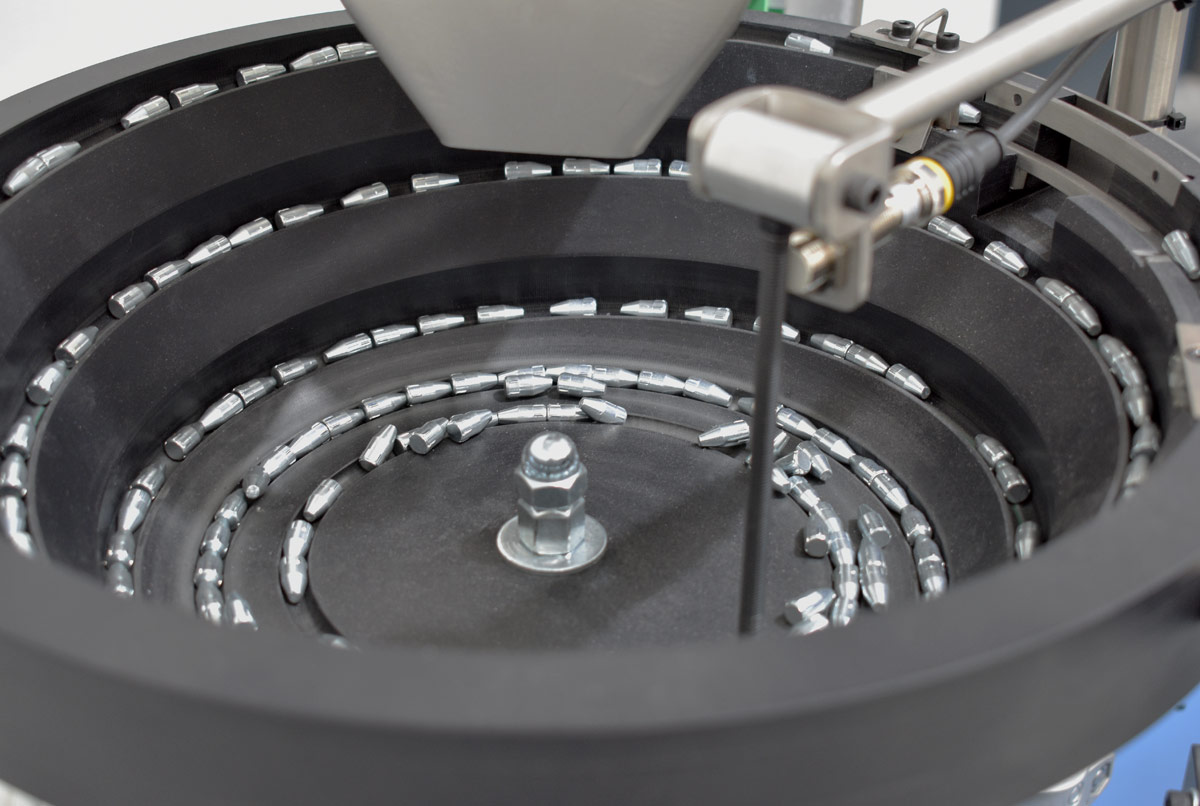

- 1 Cuba de fibra de vidrio. Diámetro: 250 mm. Horario.
- 1 Vibrador circular MDV-C250.
- 1 Paso a paso.

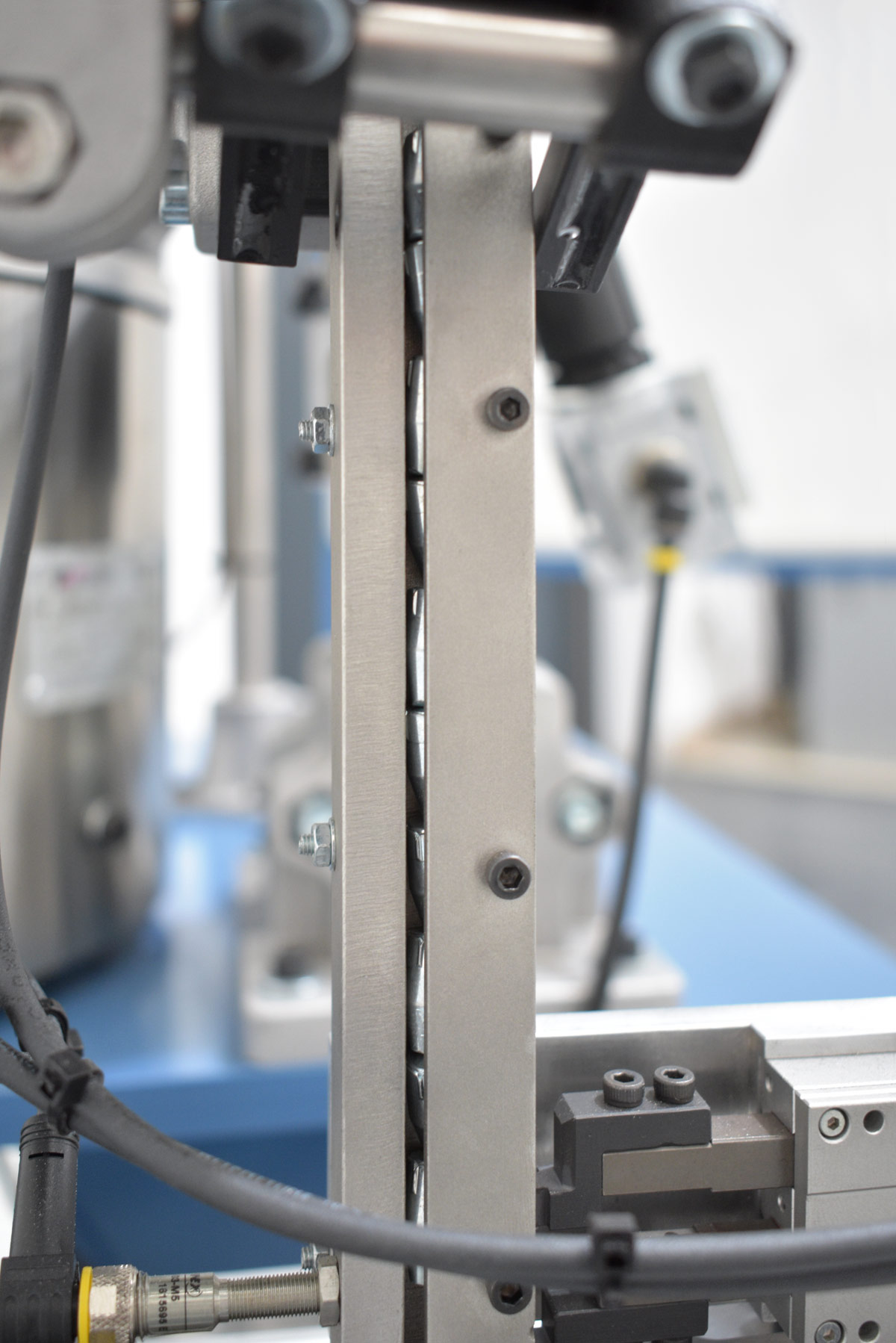

- 1 Rampa de salida.
- 2 Mandos de control.
- 1 Mesa bancada.
Posición de salida de la pieza
Apoyada sobre la base grande.
Número de salidas
1.
Cadencia solicitada
Tumbada.
Autonomía
2 horas.
