Posicionador por vibración con doble paso a paso para clip V

Misión y peculiaridades

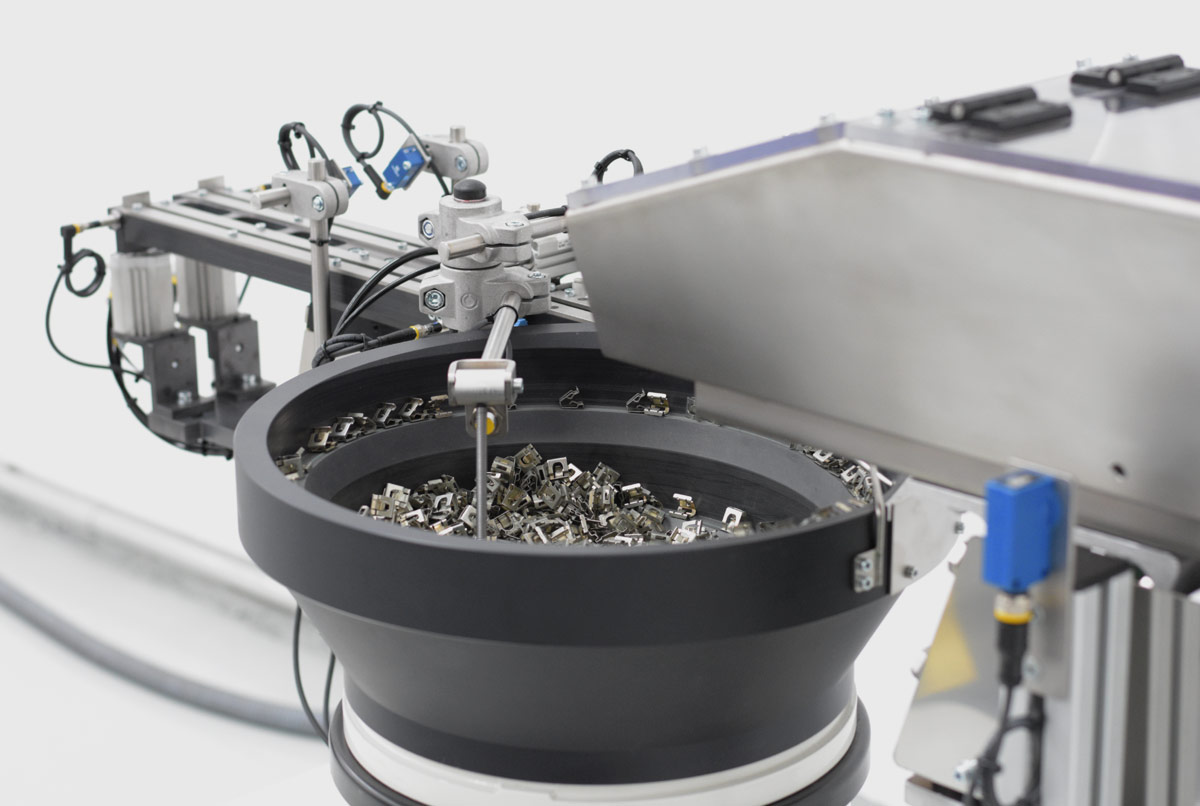

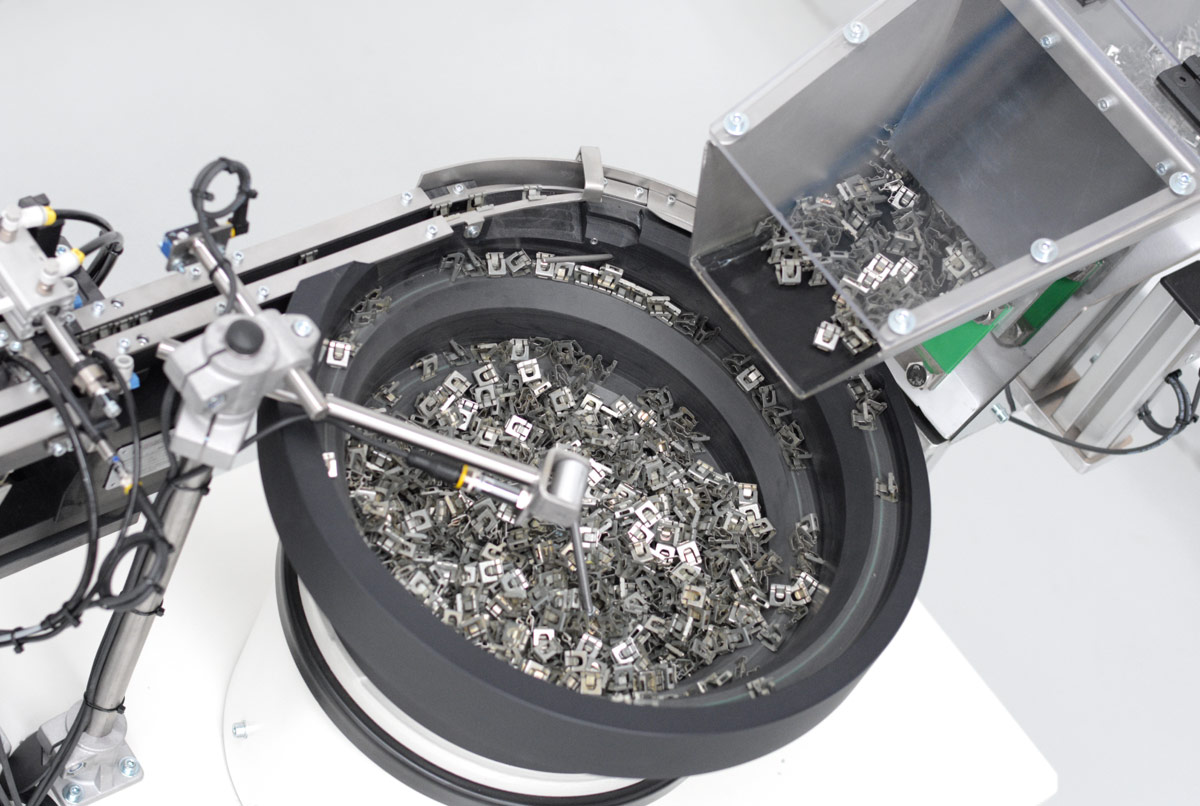

Solo con mirar su geometría puede advertirse la tendencia imperiosa de estas piezas a quedarse enganchadas unas con otras. Aparte de su clara función como autonomía, la tolva vibrante de nuestro sistema está preparada para desestimar aquellos clips rebeldes que se presenten unidos.

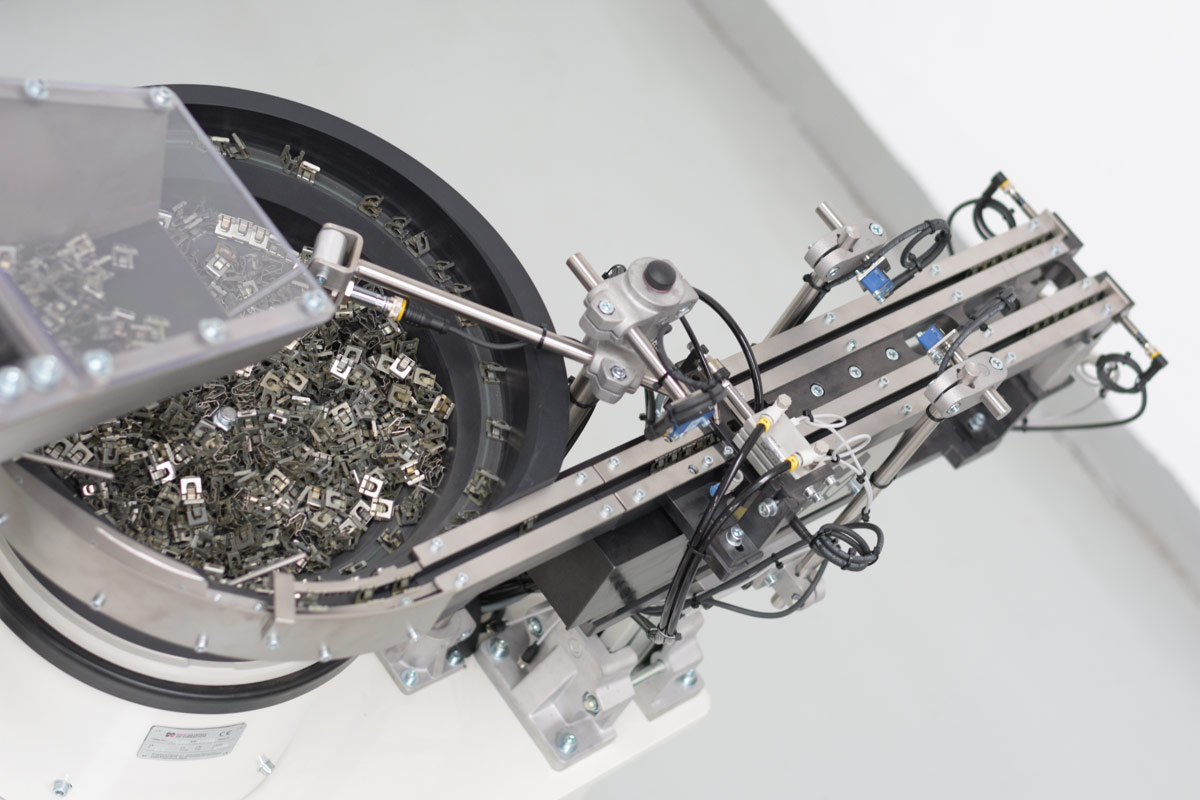

También nos las hemos ingeniado para que, desde la única salida del mismo alimentador, el vibrador lineal sea capaz de abastecer 2 canales distintos; algo que no hubiera sido posible sin la aplicación de nuestro paso a paso diseñado para tal efecto.

Pero la cosa no acaba aquí. Dependiendo de las circunstancias de la línea de producción, la máquina realiza el doble abastecimiento de piezas, pero también, si se precisa, es posible llenar tan solo uno de los canales de salida, pudiendo elegir si izquierdo o derecho.

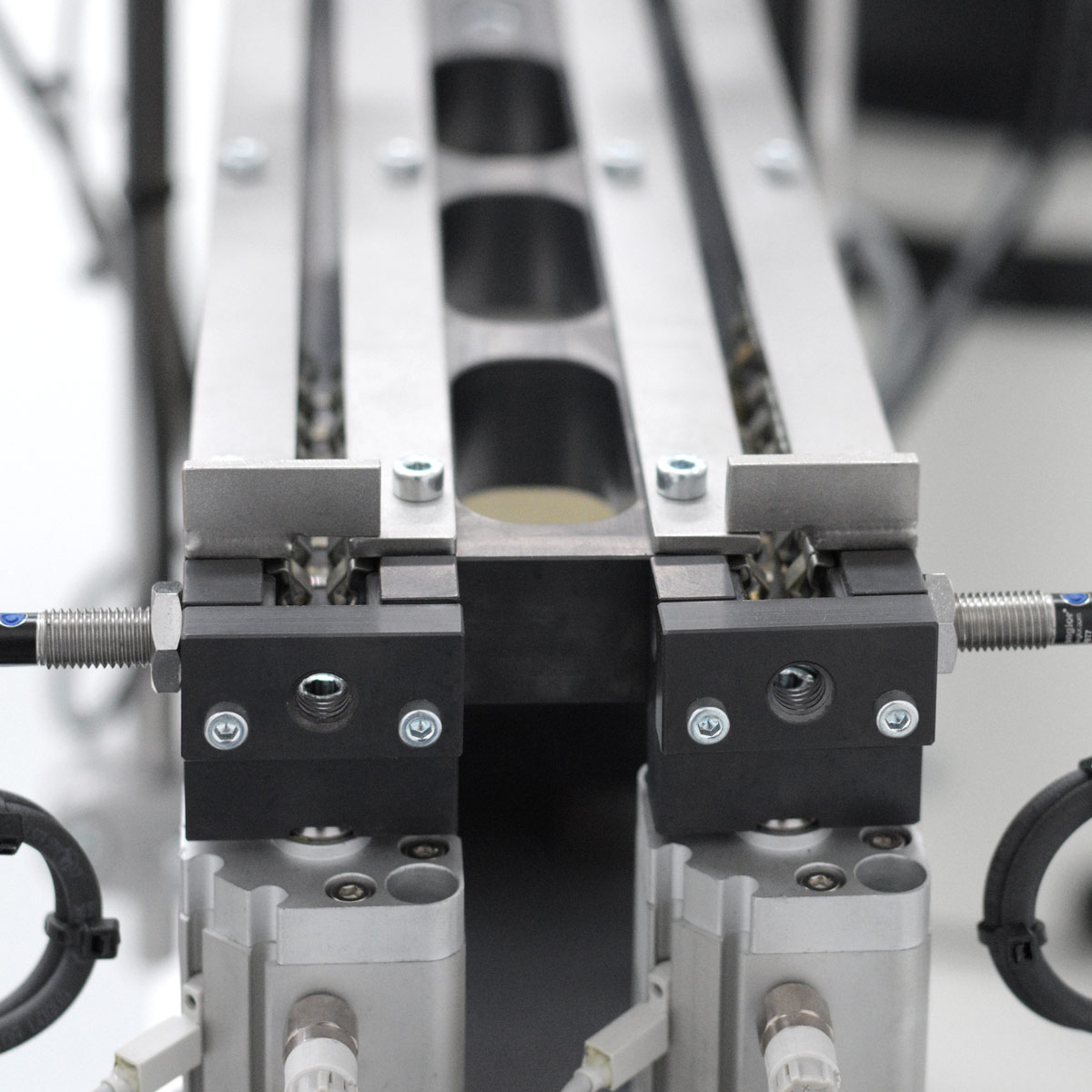

En el extremo de cada salida del lineal hemos incorporado un sistema de elevación de piezas para disponerlas cómodamente al robot o manipulador encargado de continuar con el proceso de montaje.

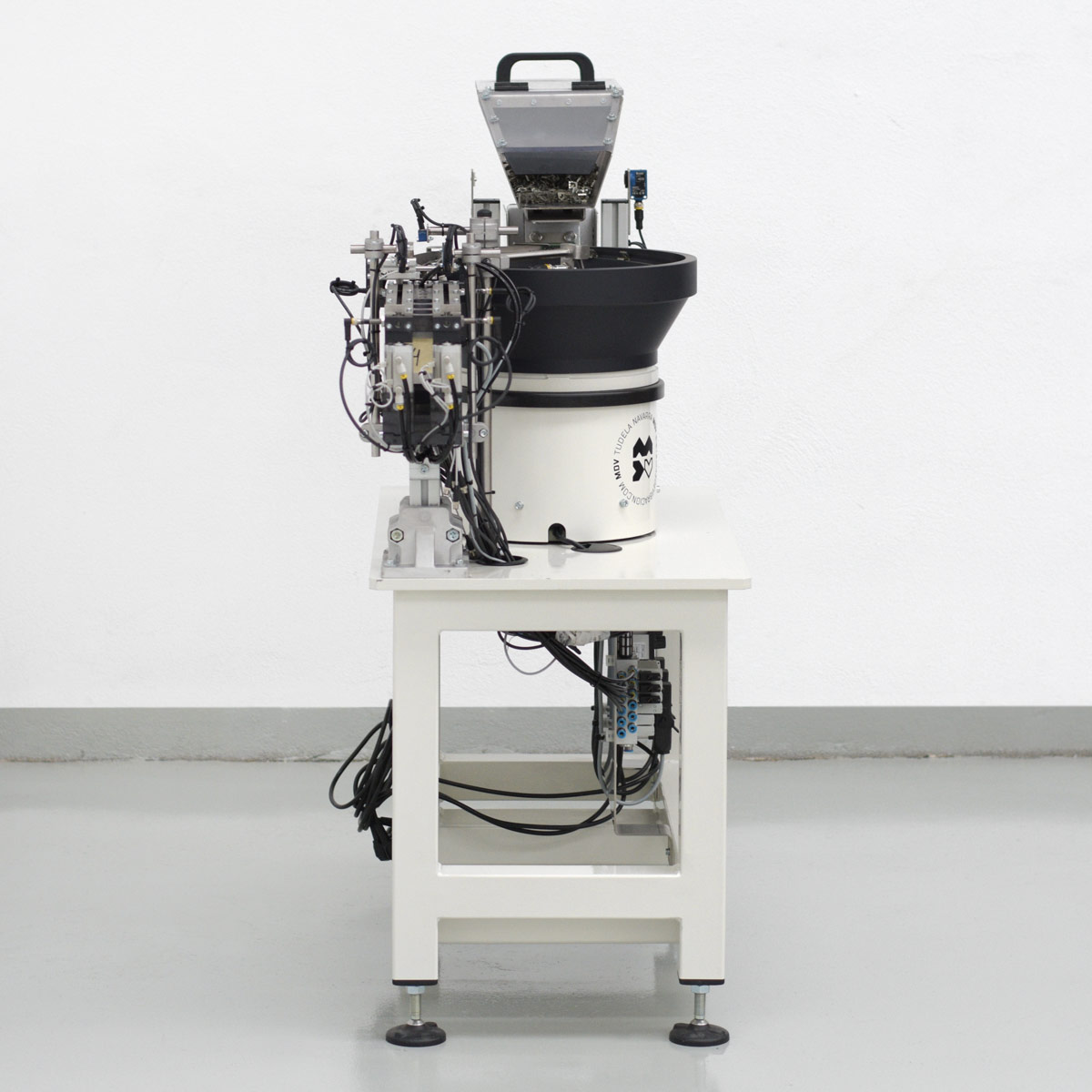

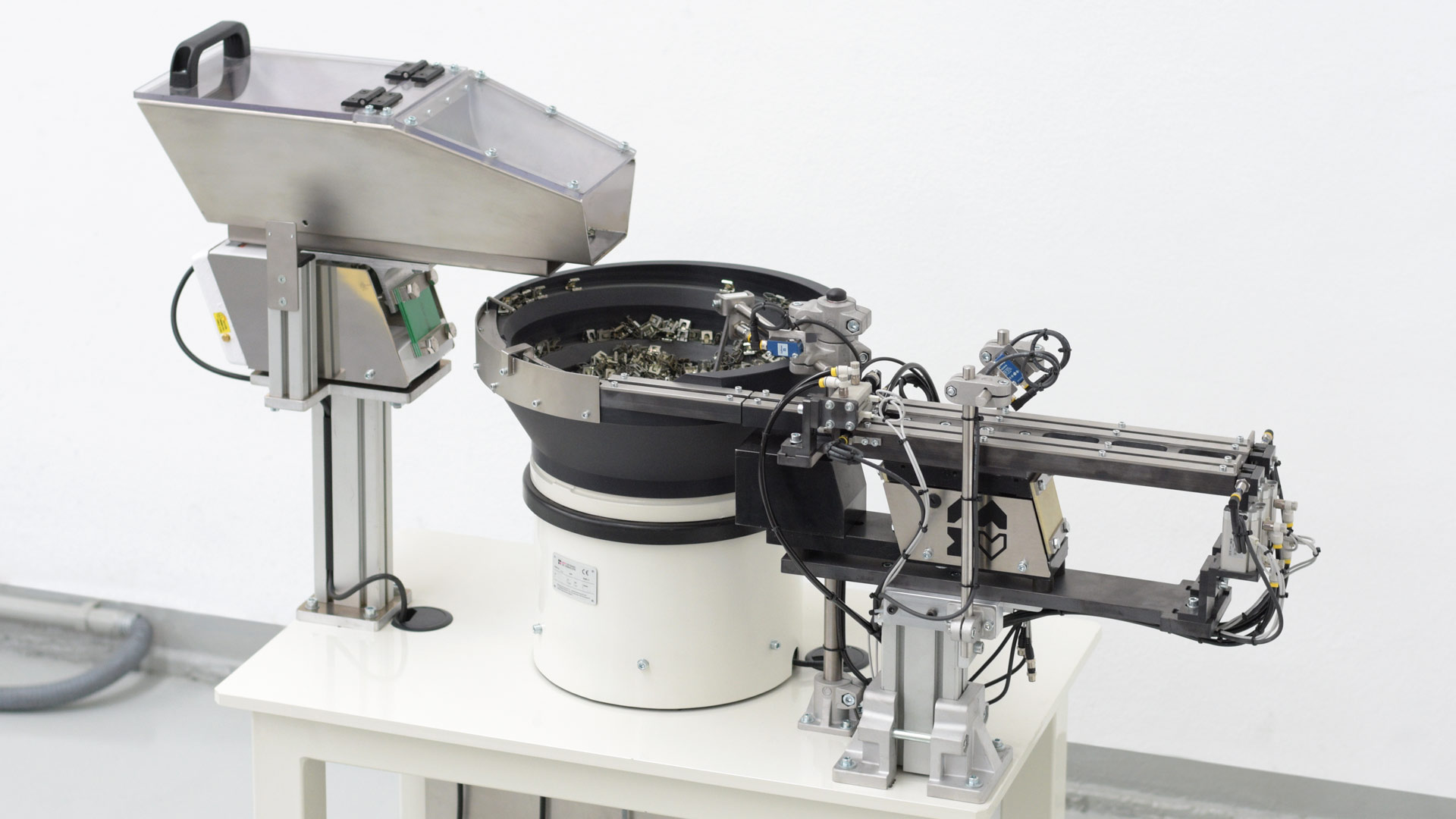

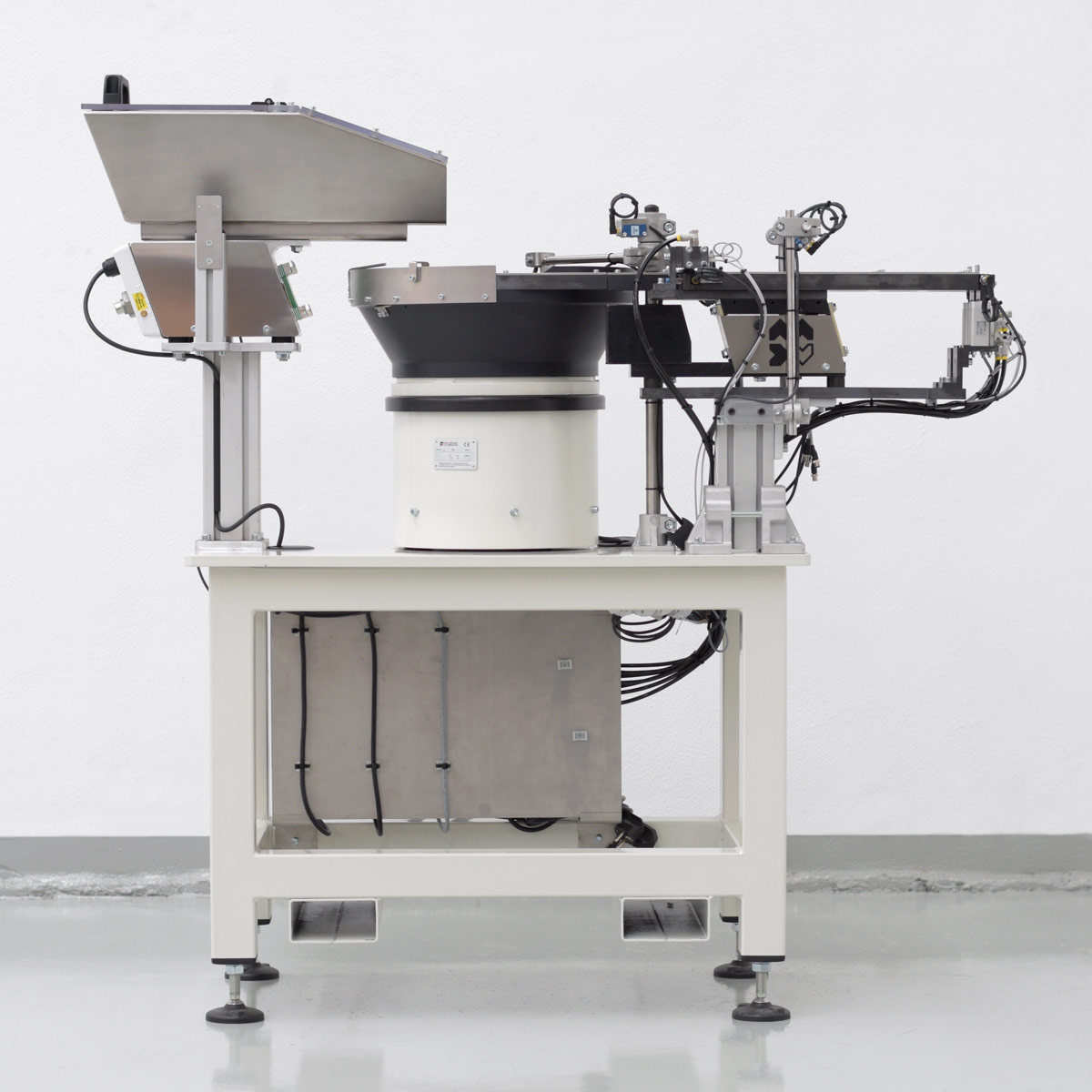

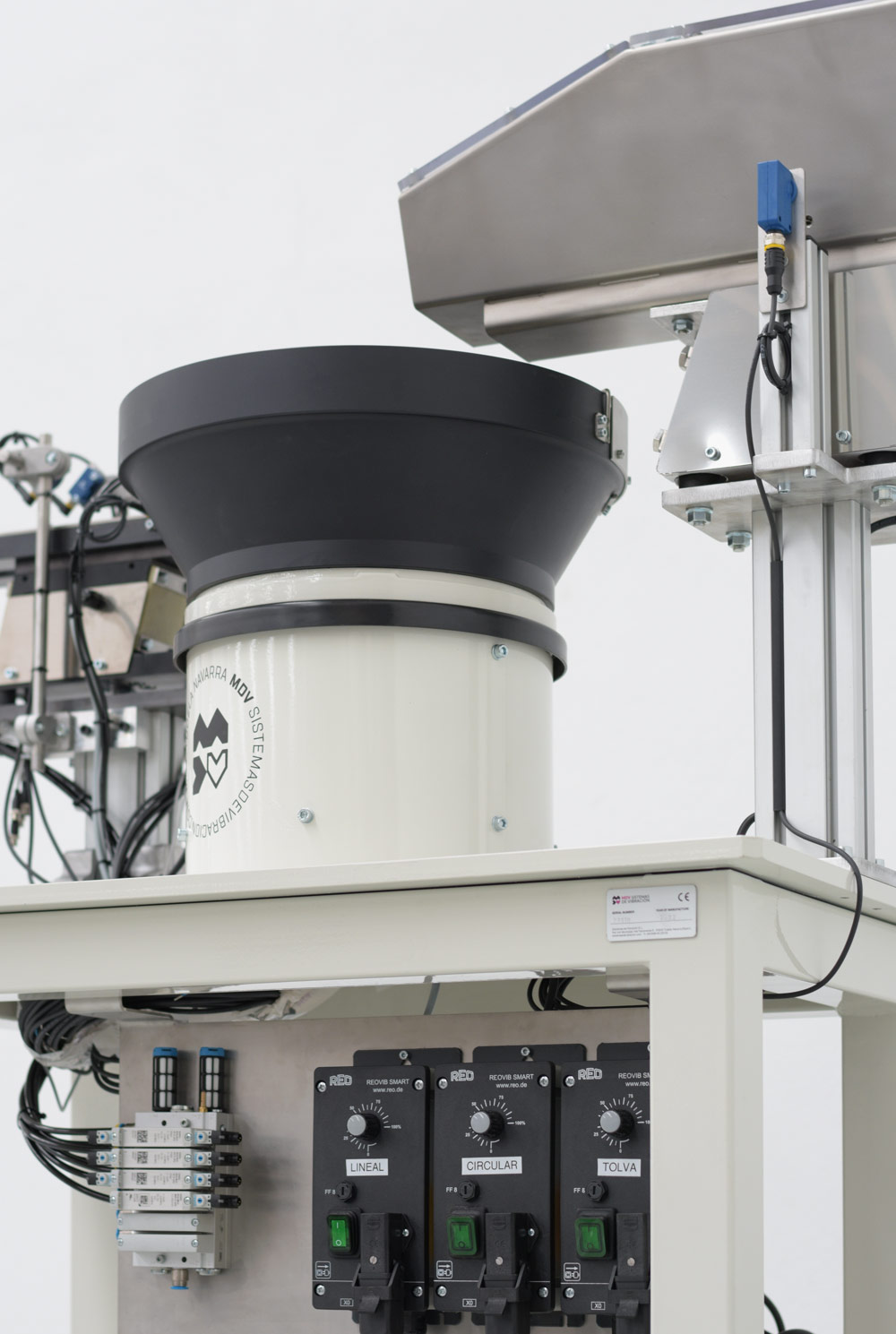

Composición del sistema de posicionamiento

• 1 Tolva alimentadora por vibración.
• 1 Base vibratoria circular antihoraria.
• 1 Tolva de fibra de vidrio. Diámetro: 400 mm.
• 1 Vibrador lineal MDV L-600.

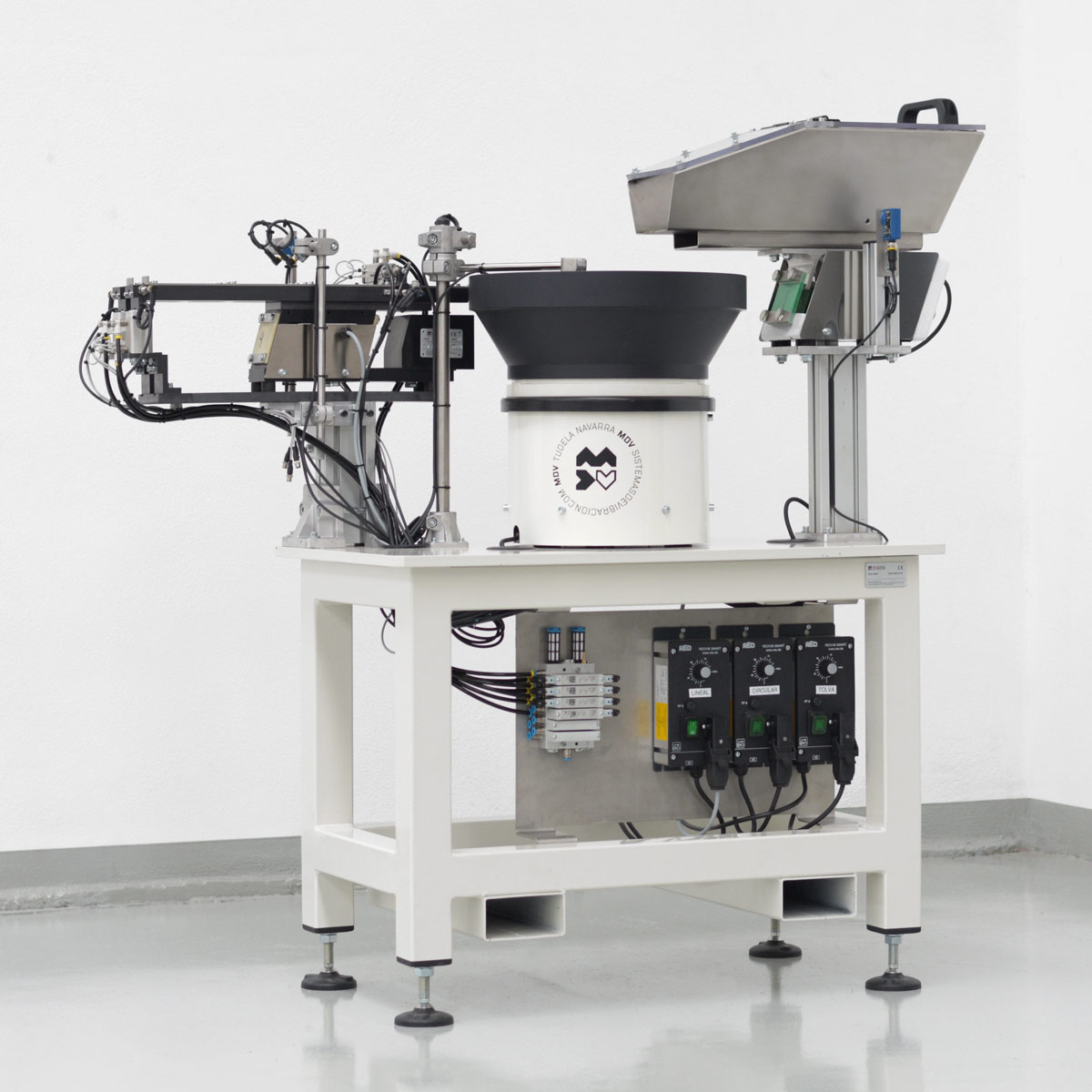

• 3 Mando de control.
• 2 Paso a paso.
• 1 Mesa bancada.

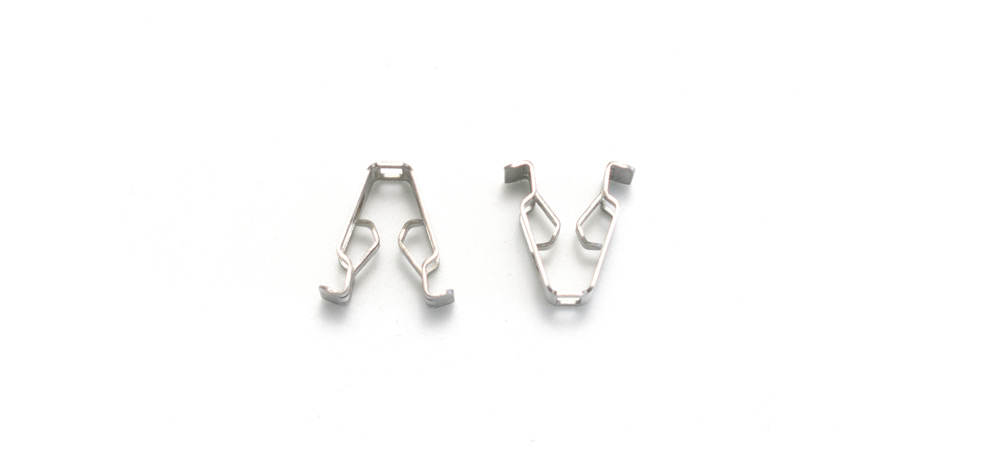

Posición de salida de la pieza

En V, con el pico hacia abajo.

Número de salidas

De la tolva: 1.  Del lineal: 2.

Cadencia solicitada

42 piezas / minuto.

Autonomía

La resultante de la tolva.
