Sistema vibratorio con cinta elevadora para argollas

Misión y peculiaridades

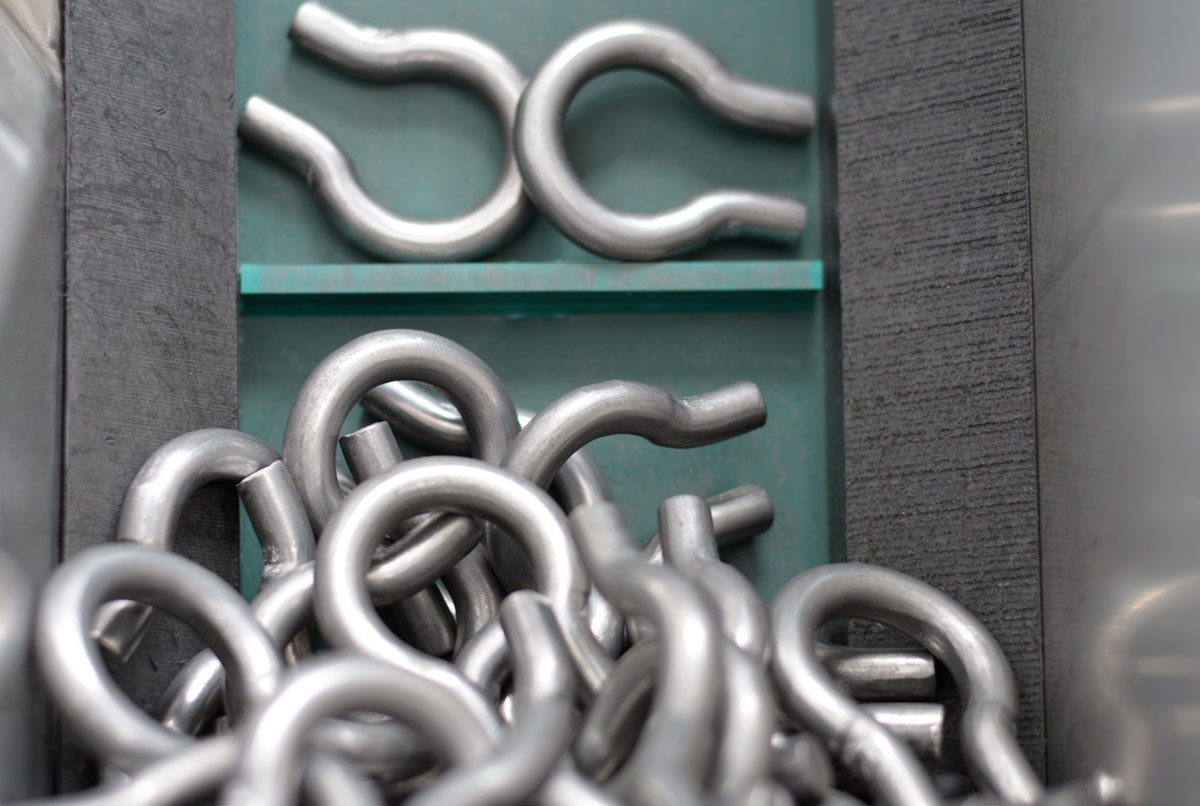

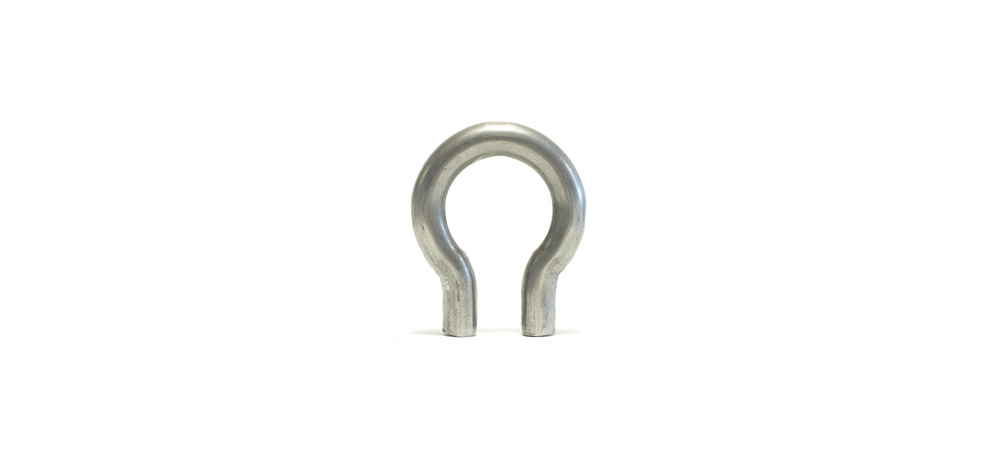

Este posicionador tan completo se ocupa del posicionamiento automatizado de un tipo de piezas con una geometría no demasiado habitual. Se trata de unas argollas que irán aplicadas en vehículos.

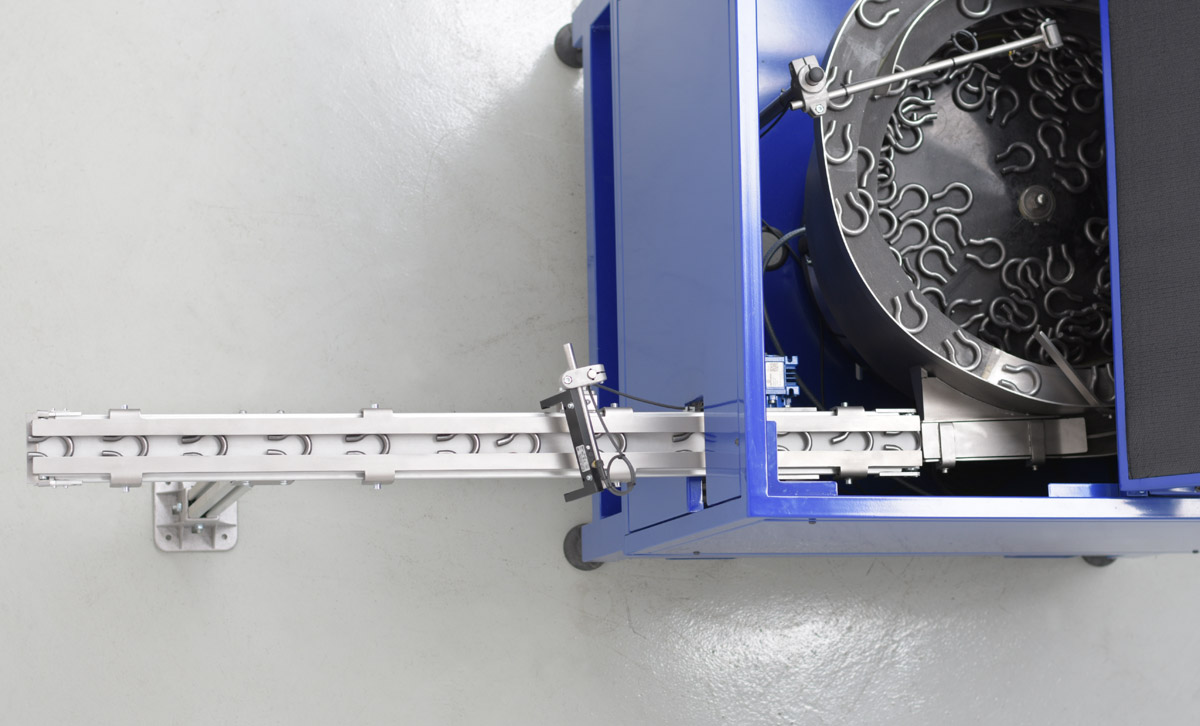

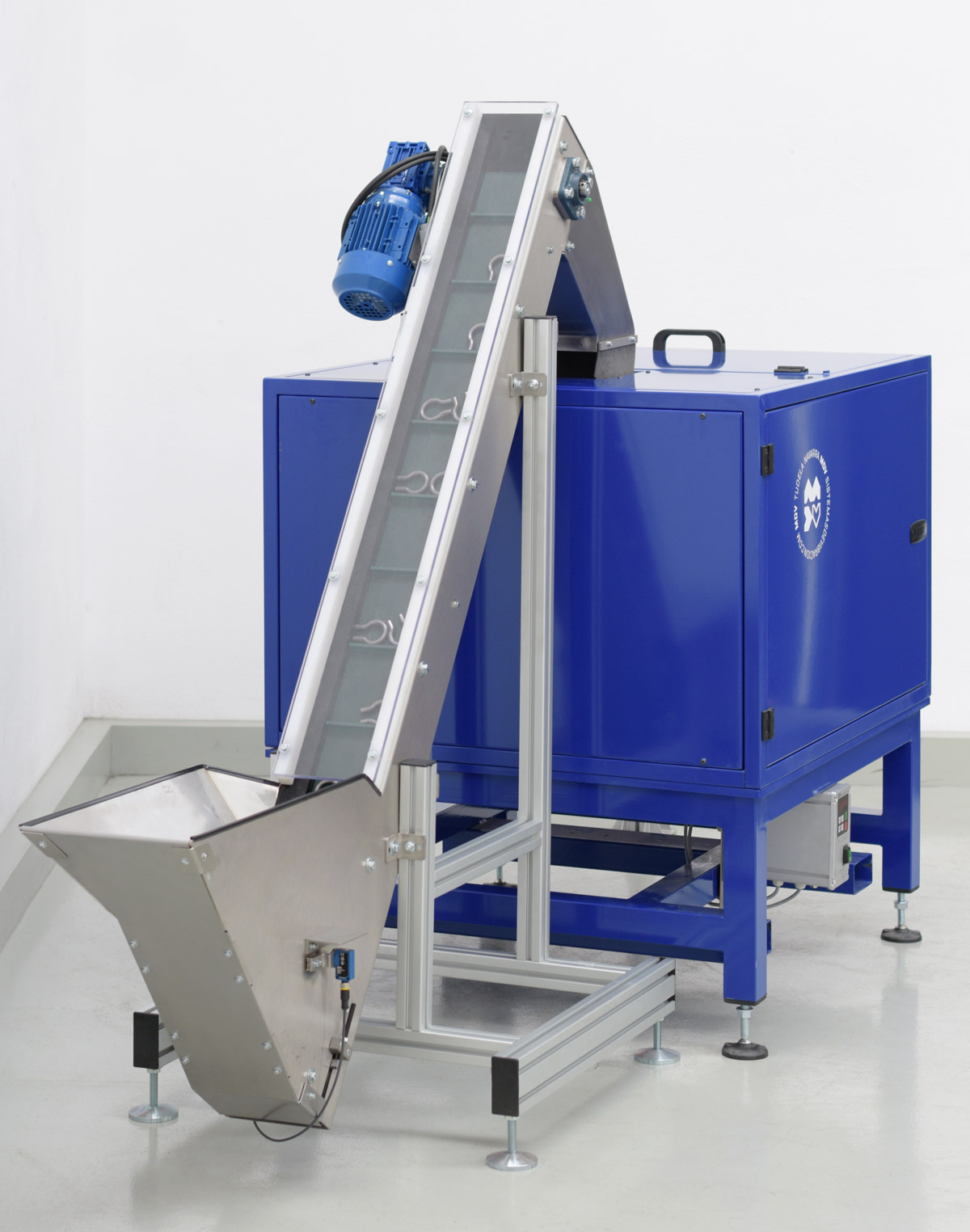

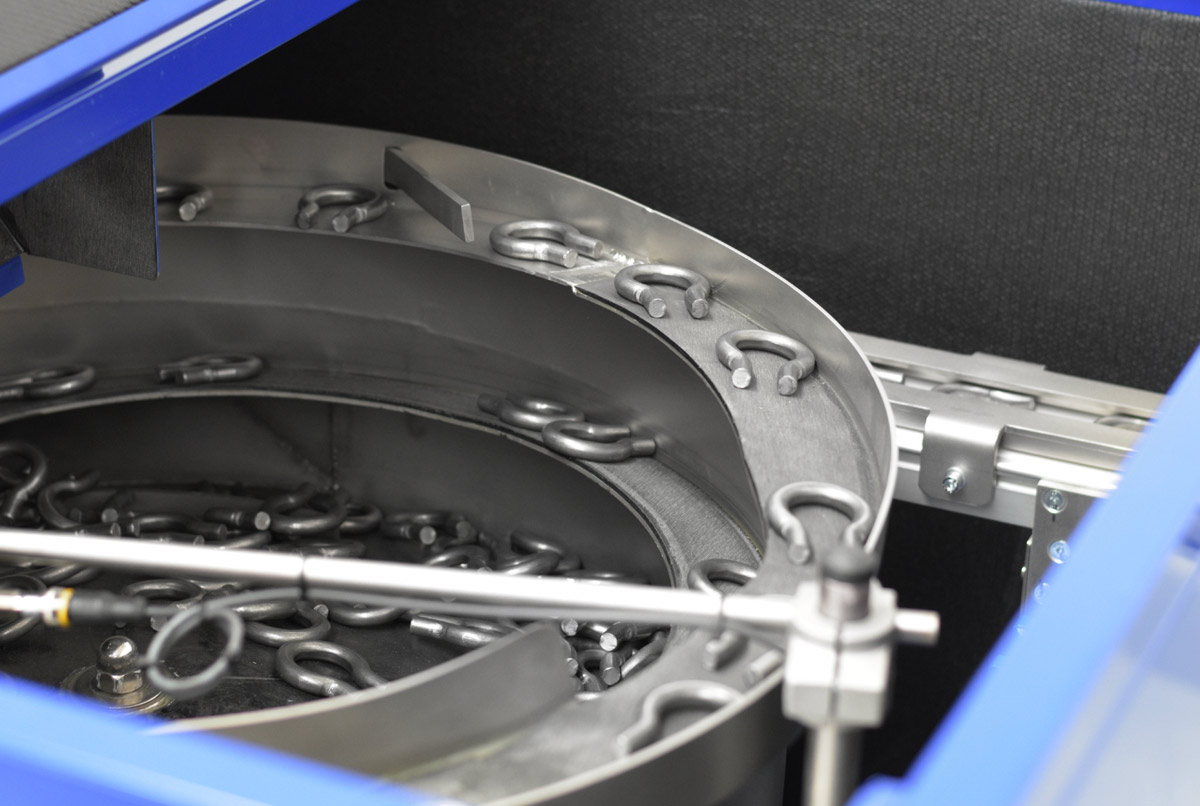

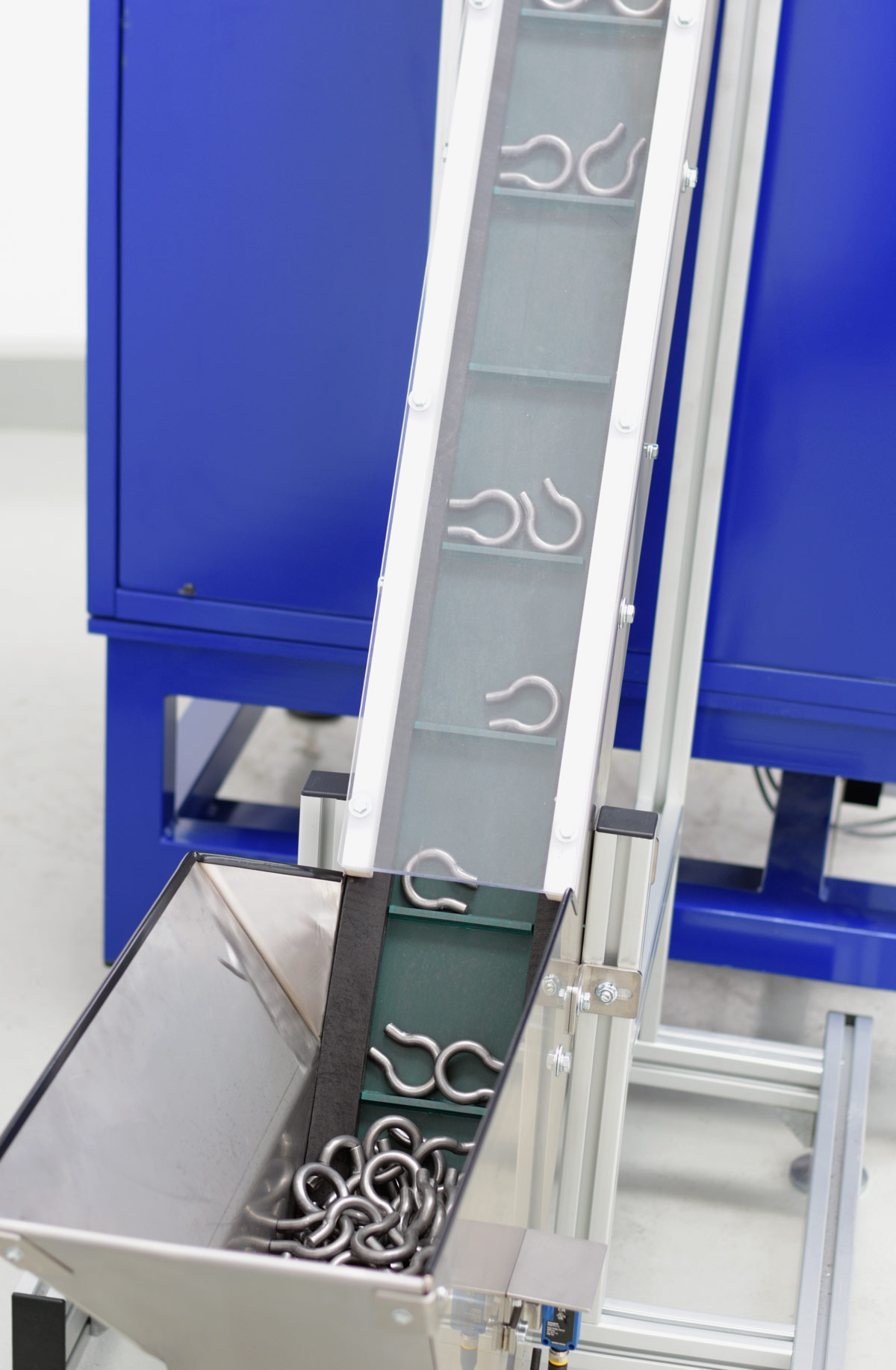

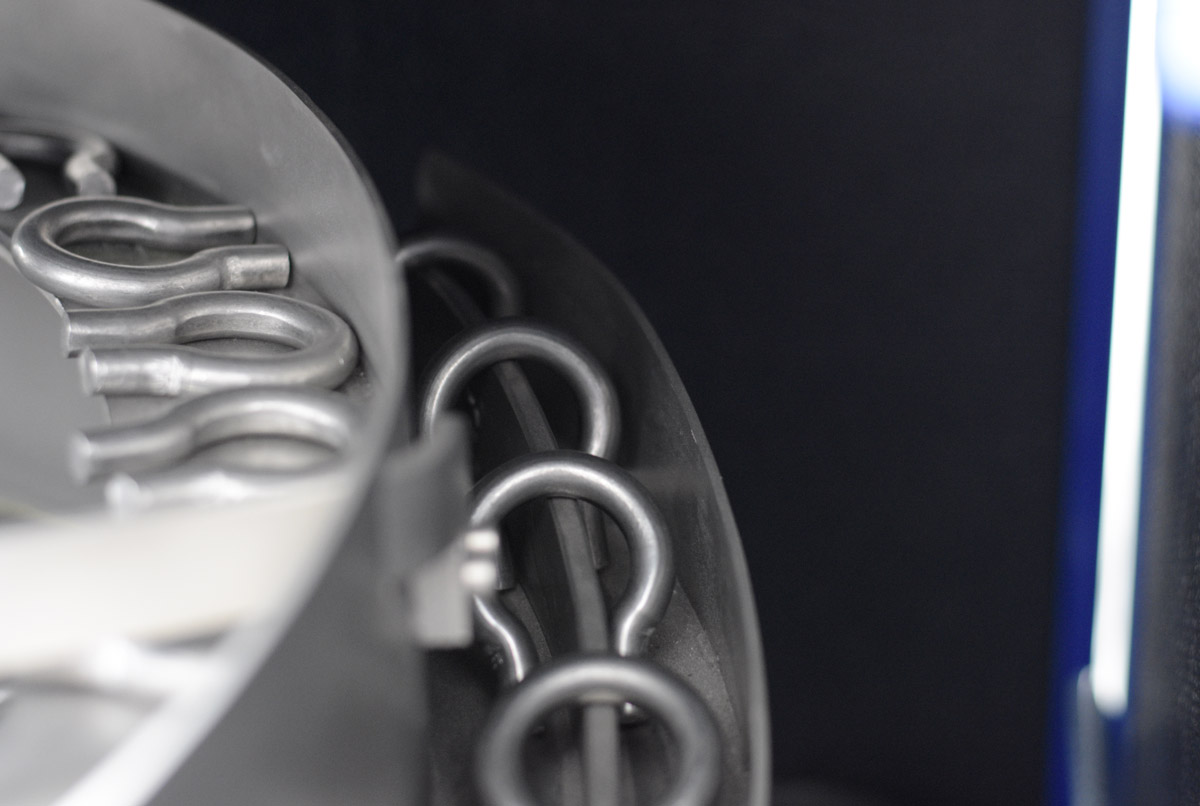

Situadas en la autonomía exterior, las argollas ascienden por la cinta elevadora hasta desembocar en la tolva circular vibratoria donde serán orientadas y entregadas, en posición tumbada, circulando a través de la cinta transportadora del lineal de salida.

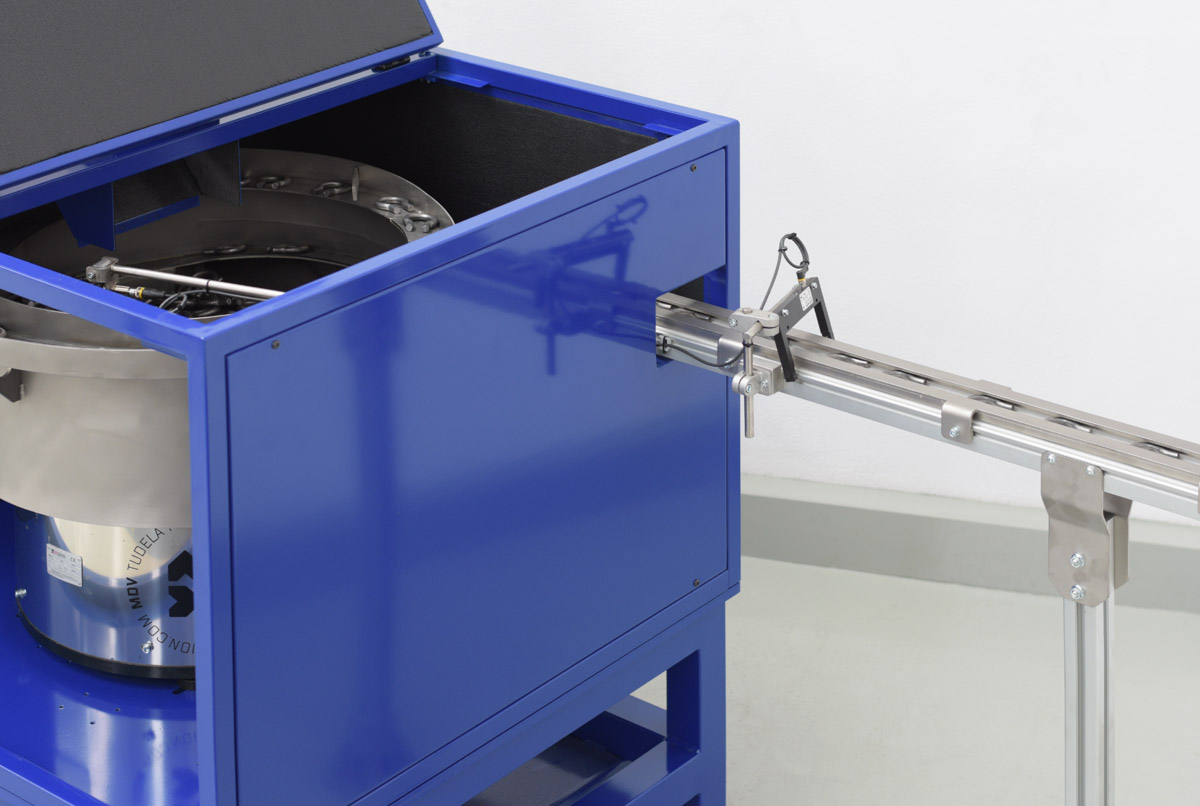

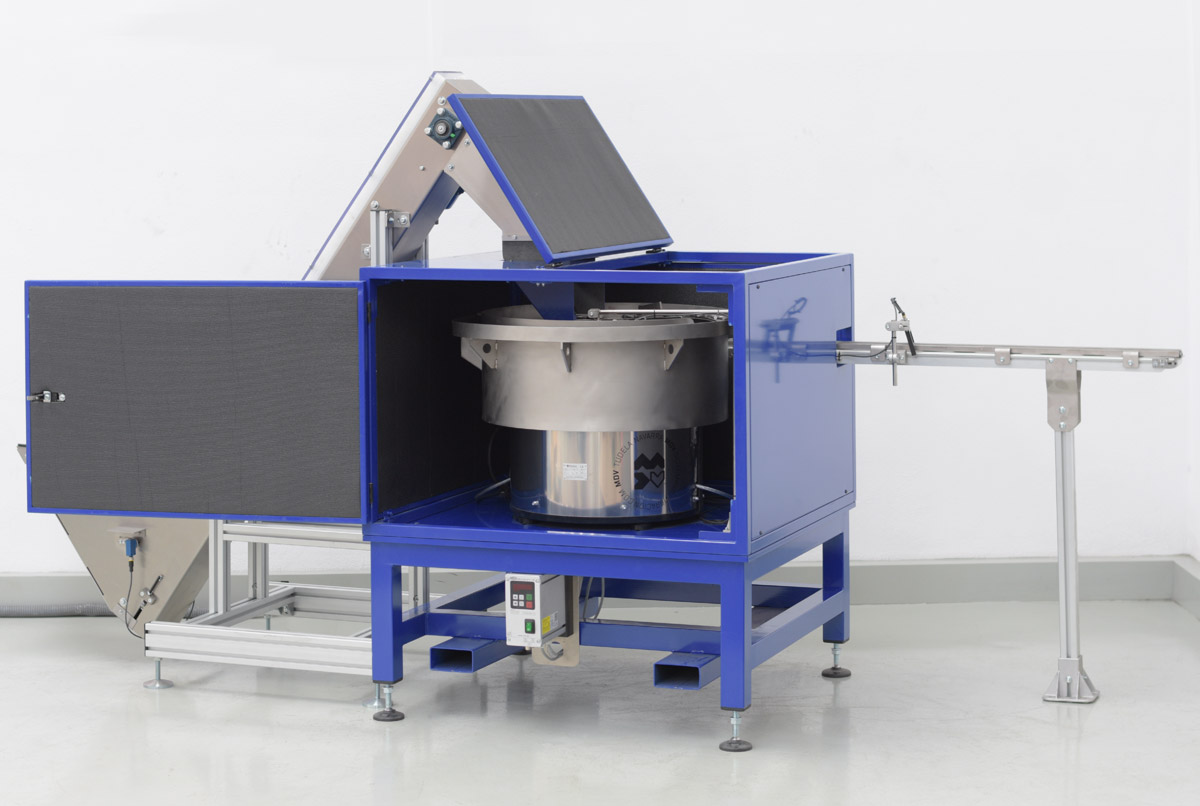

Tanto el protector de la cinta elevadora como la cabina de insonorización que envuelve la unidad ofrecen unos acabados óptimos a esta máquina creada para este proyecto específico.

Por cierto, este sistema es complementario a este otro: elevador de lamas con paso a paso para ejes de remolcado.

Composición del sistema de posicionamiento

• 1 Elevador motorizado con cinta elevadora.
• 1 Base vibratoria horaria MDV-C500.
• 1 Cuba de acero inox. Diámetro: 650 mm.
• 1 Mano de control.
• 1 Cabina de insonorización.

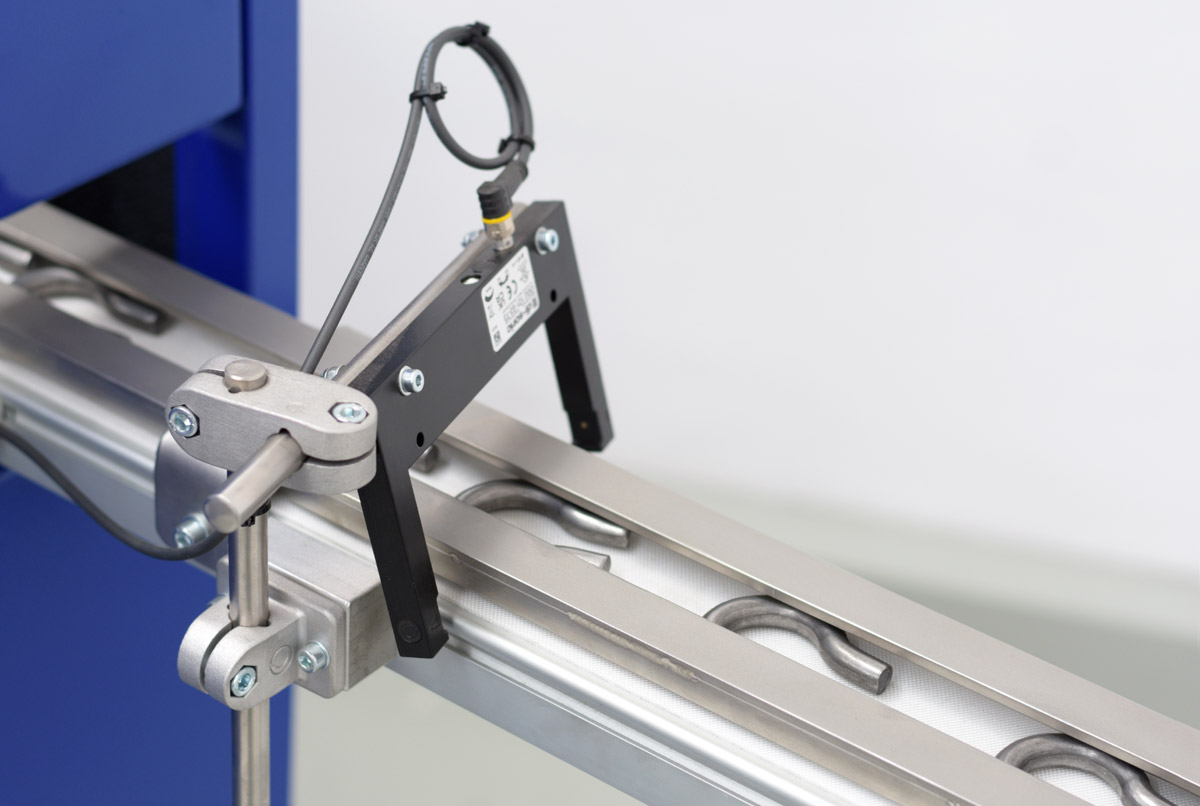

• 1 Cinta transportadora.

Posición de salida de la pieza

Tumbada.

Número de salidas

1.

Cadencia solicitada

20 piezas / minuto.

Autonomía

2 horas.
