Elevador de lamas industrial para ejes de remolcado

Misión y peculiaridades

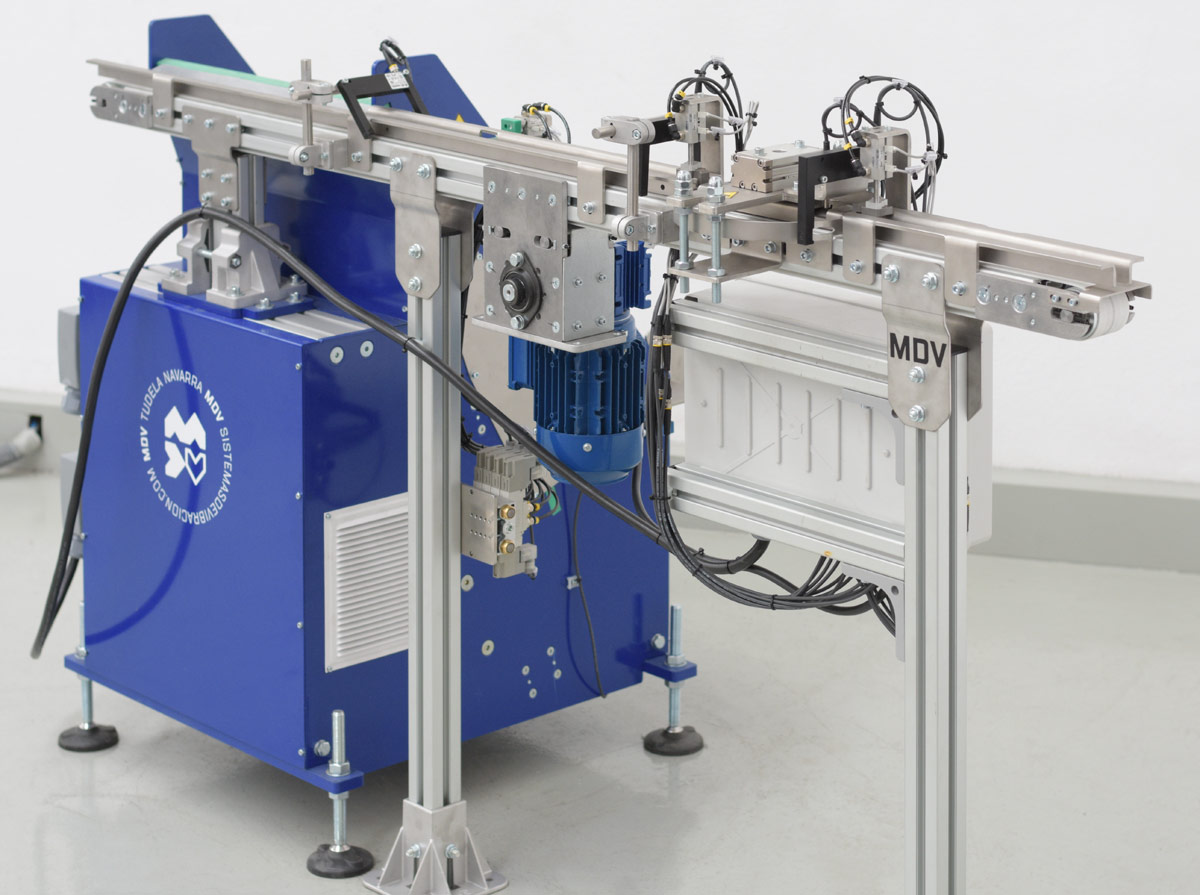

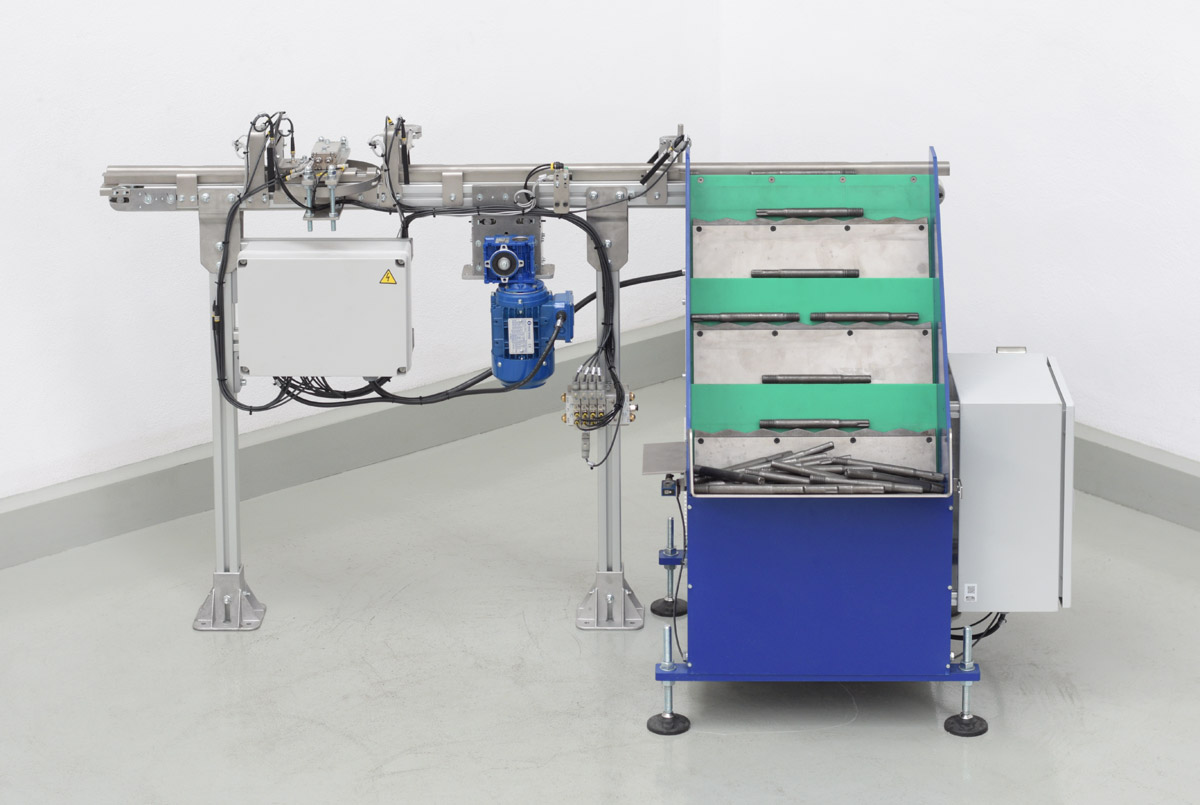

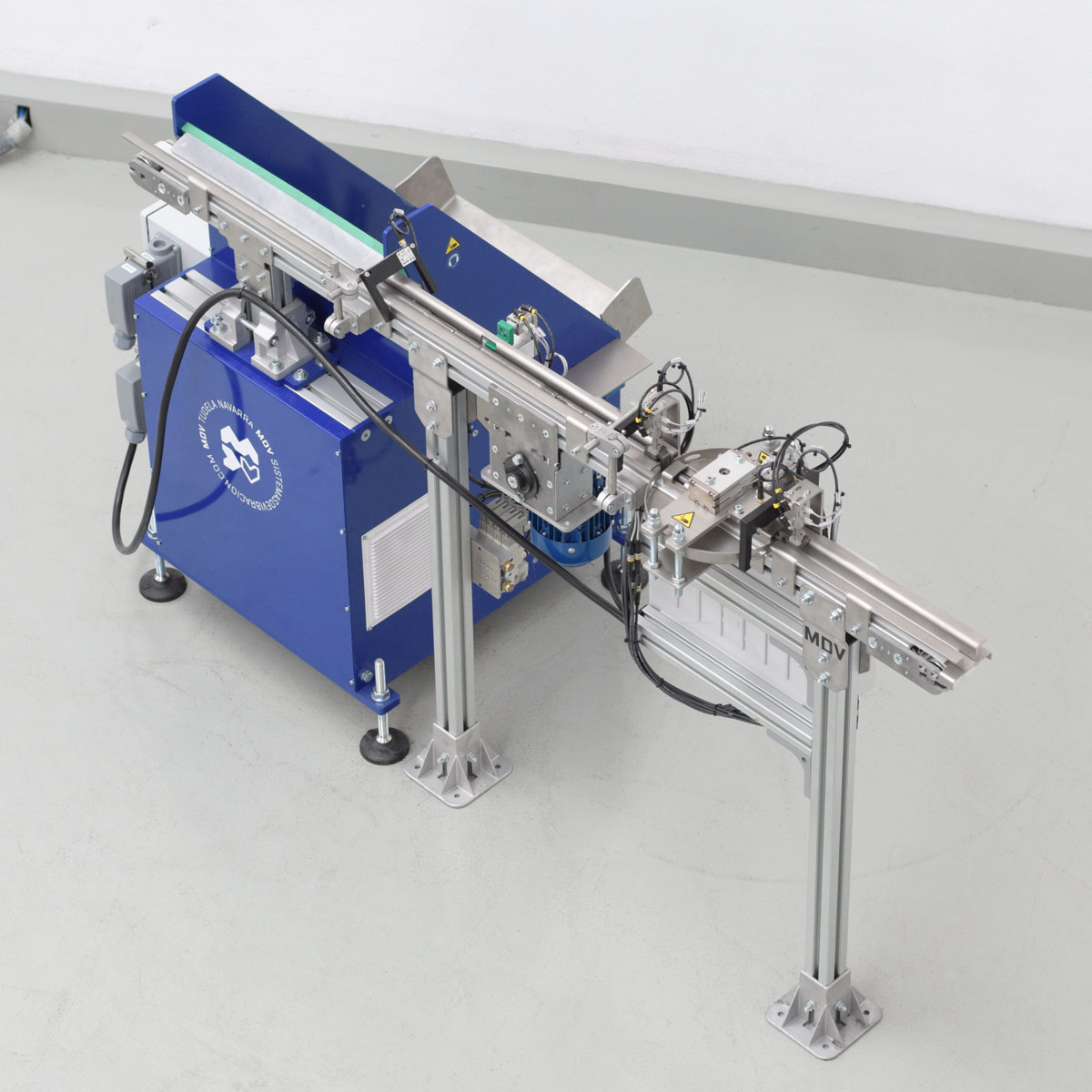

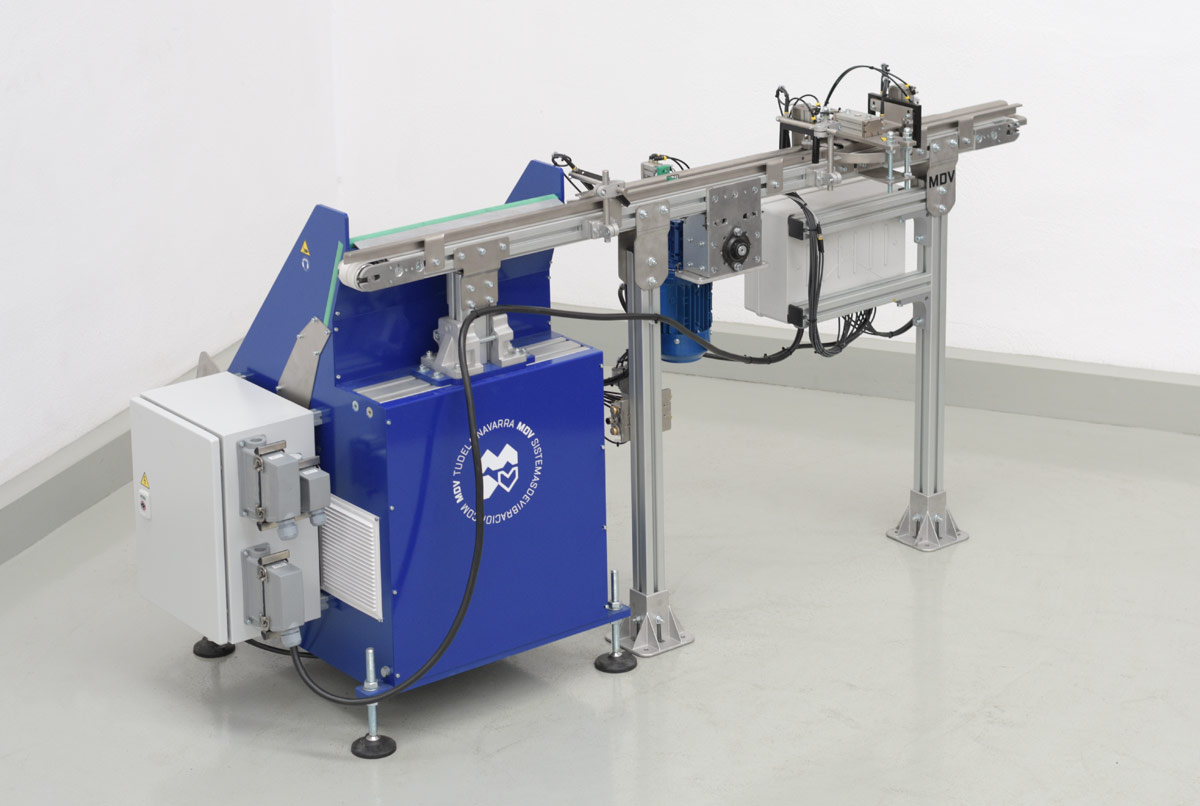

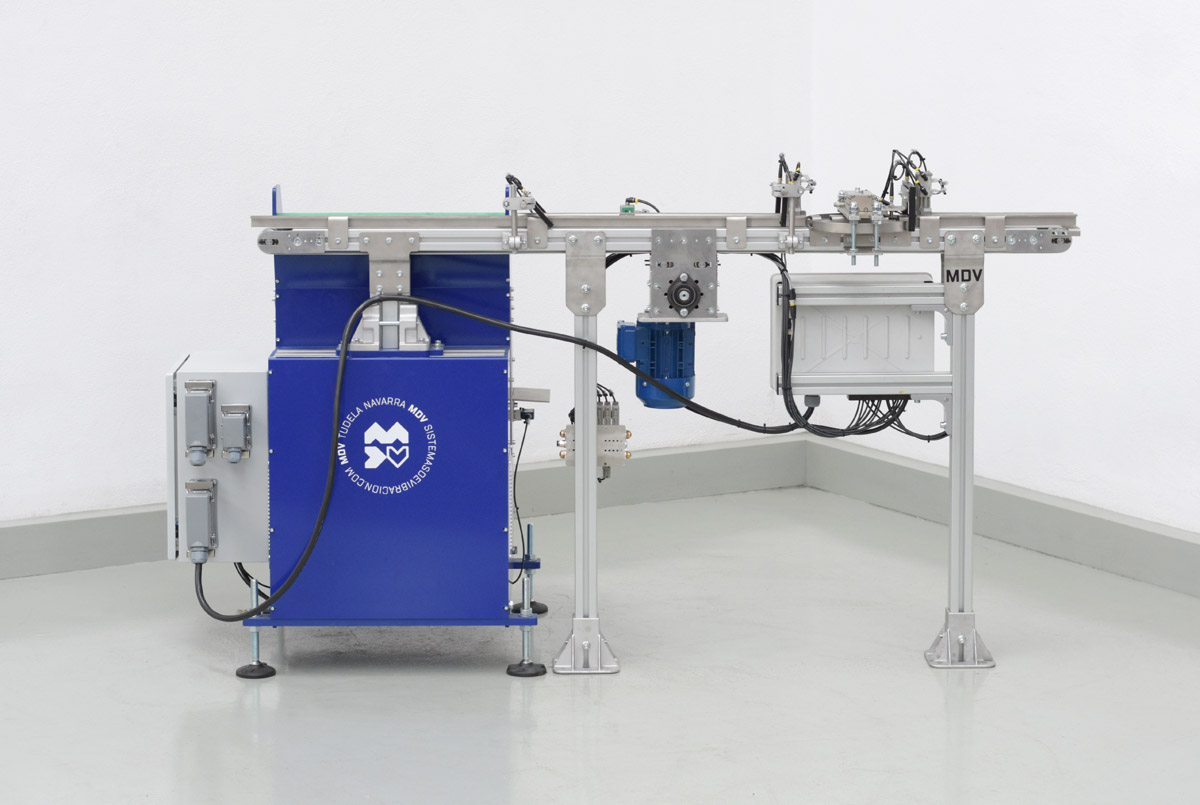

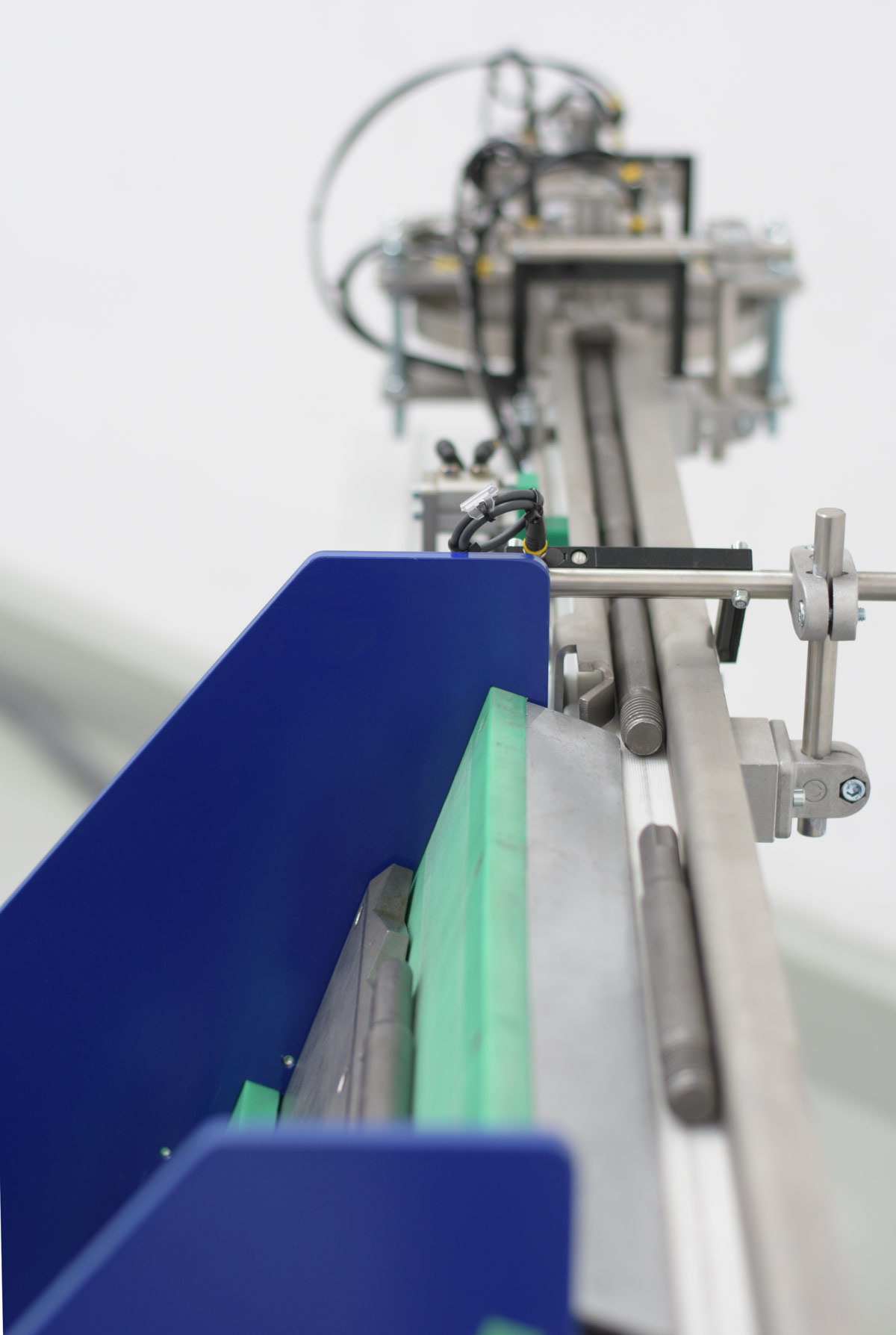

El posicionador que veis en imágenes representa un proceso de posicionamiento especial, empieza en un elevador de lamas y termina complementándose con un paso a paso giratorio.

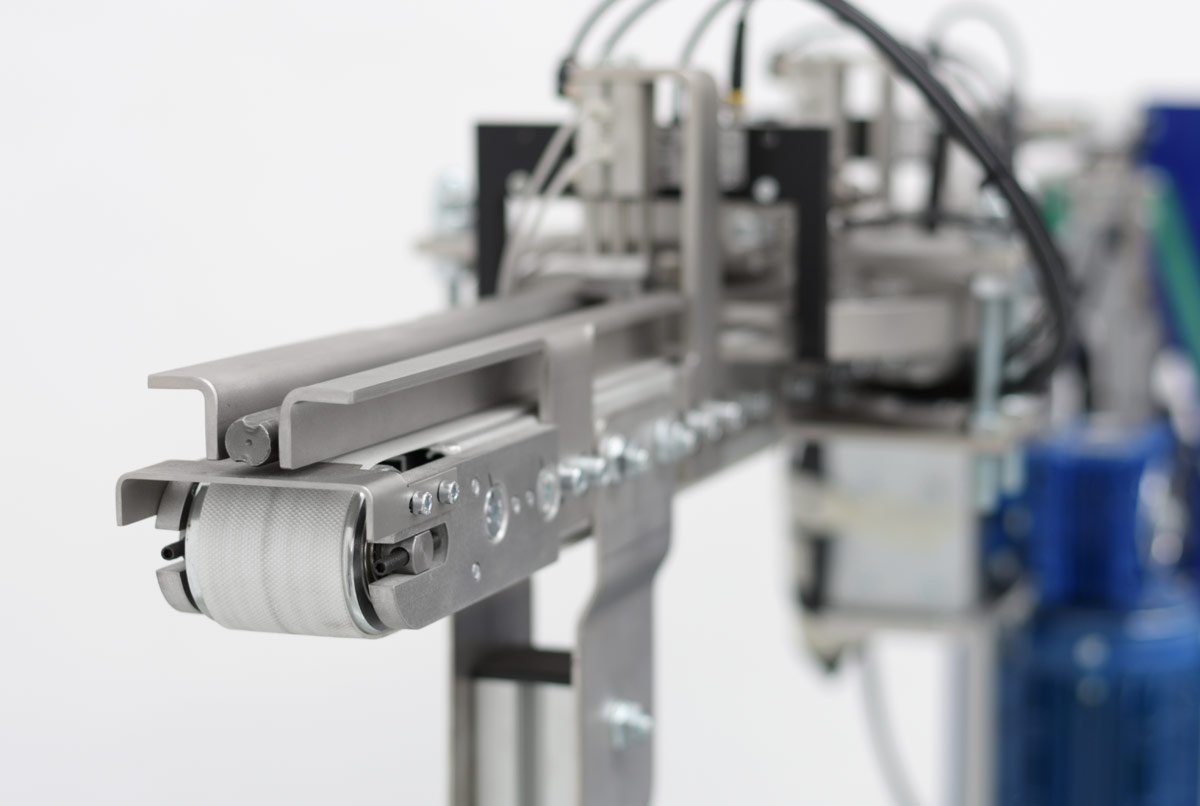

Una vez conseguida la posición tumbada de las piezas, éstas son encaminadas hacia un paso a paso incorporado en la propia cinta transportadora.

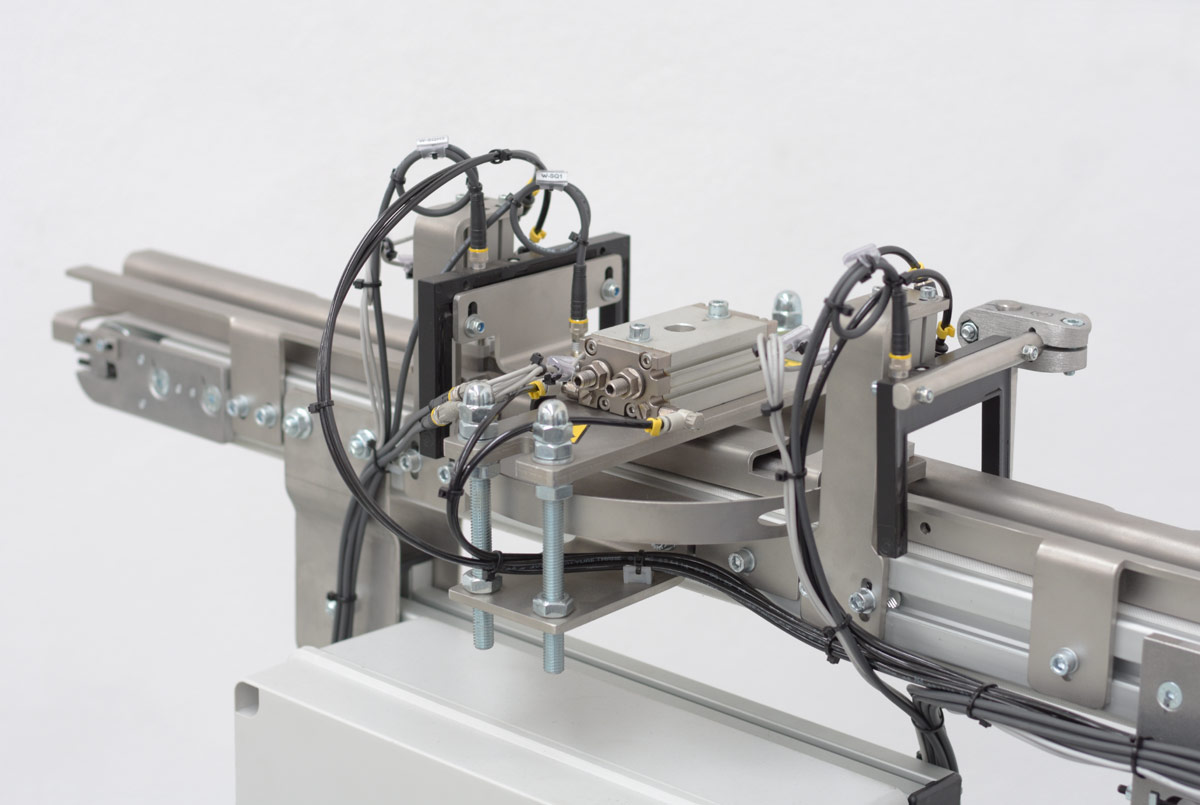

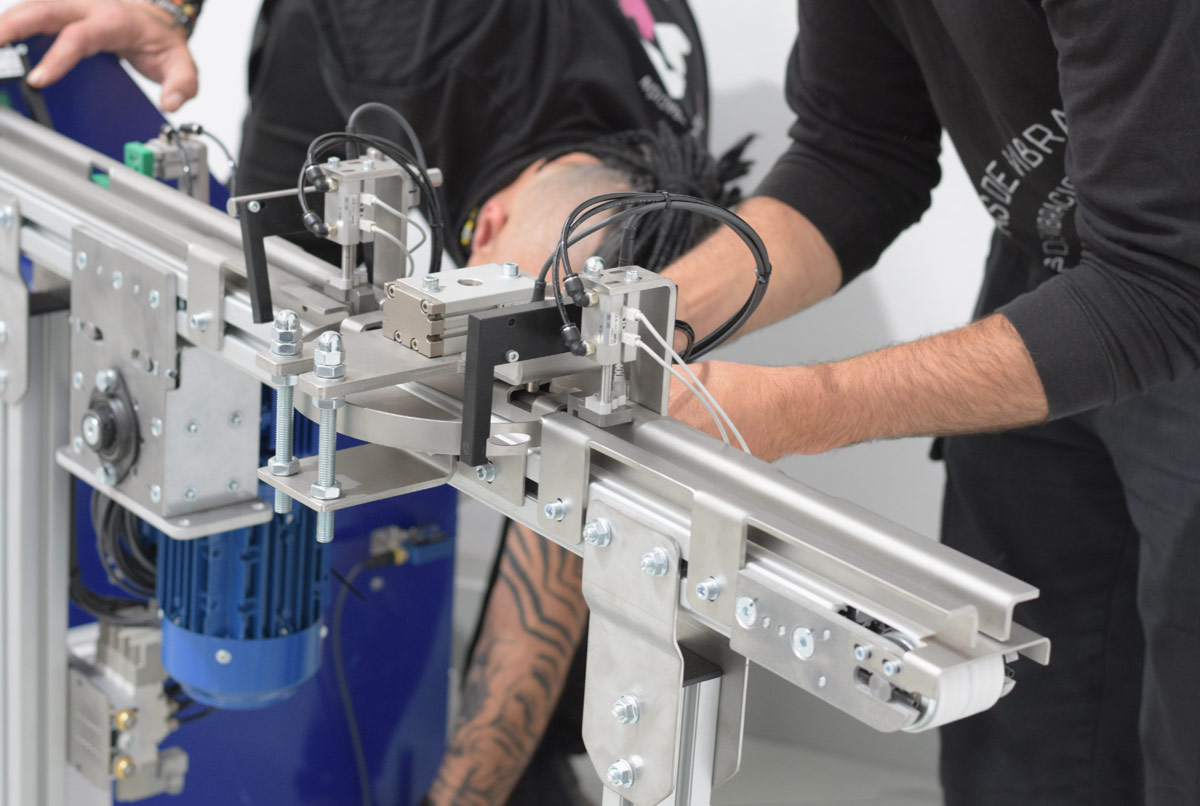

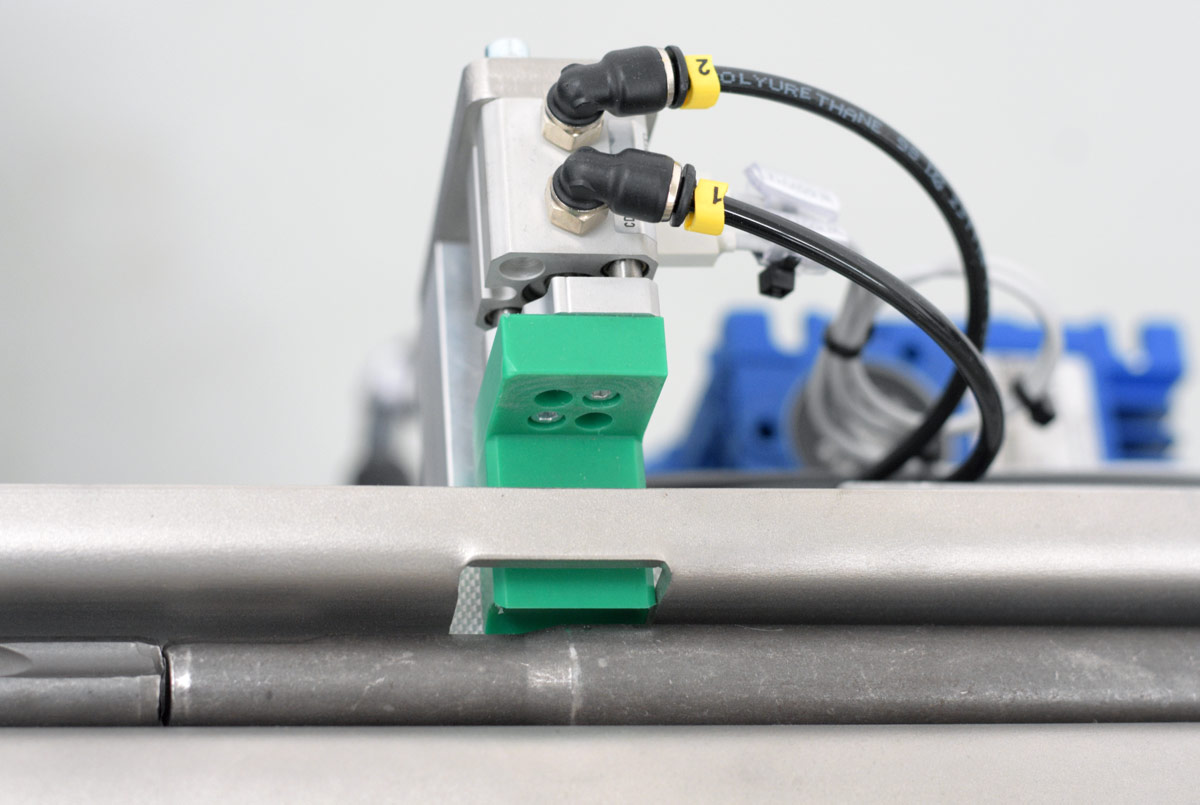

Es aquí donde echamos mano de la sensórica para comprobar que las piezas vienen en el sentido deseado. Aquellas que no presenten la rosca orientada hacia atrás, serán detectadas y los cilindros se pondrán en activo para girarlas 180º hasta su posición correcta, una solución que ha precisado de ingenio en pensamiento y ejecución.

Por cierto, este sistema es compañero de este otro: sistema vibratorio con cinta elevadora para argollas.

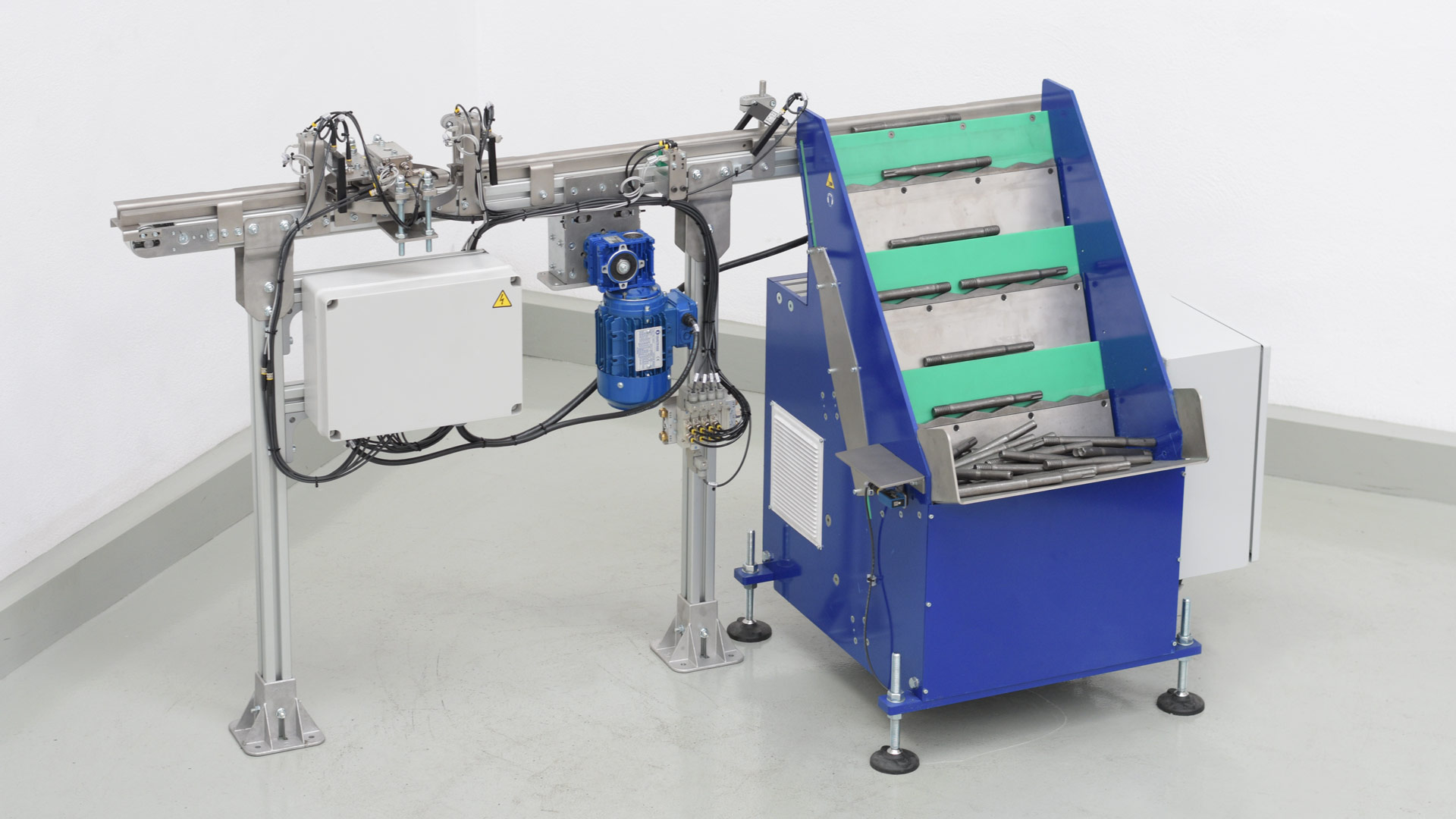

Composición del sistema de posicionamiento

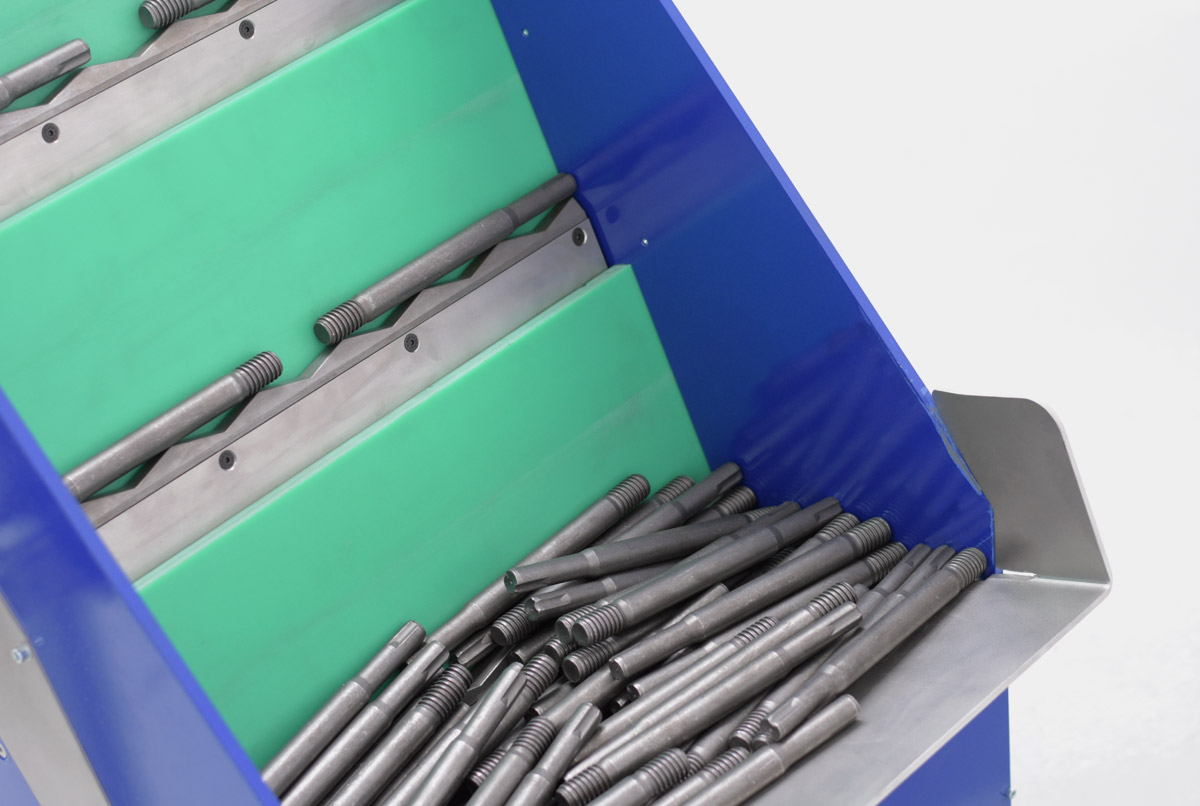

  • 1 Elevador de lamas o Escalator.
  • 1 Paso a paso giratorio compuesto de 4 cilindros.
  • 1 Cinta transportadora motorizada.

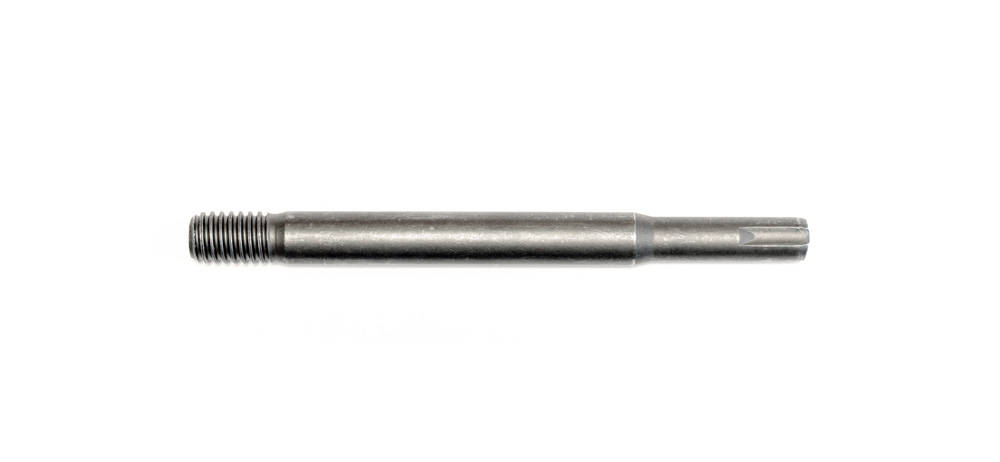

Posición de salida de la pieza

Tumbada, con la rosca atrás.

Número de salidas

1.

Cadencia solicitada

12 piezas / minuto.

Autonomía

La resultante del elevador.
