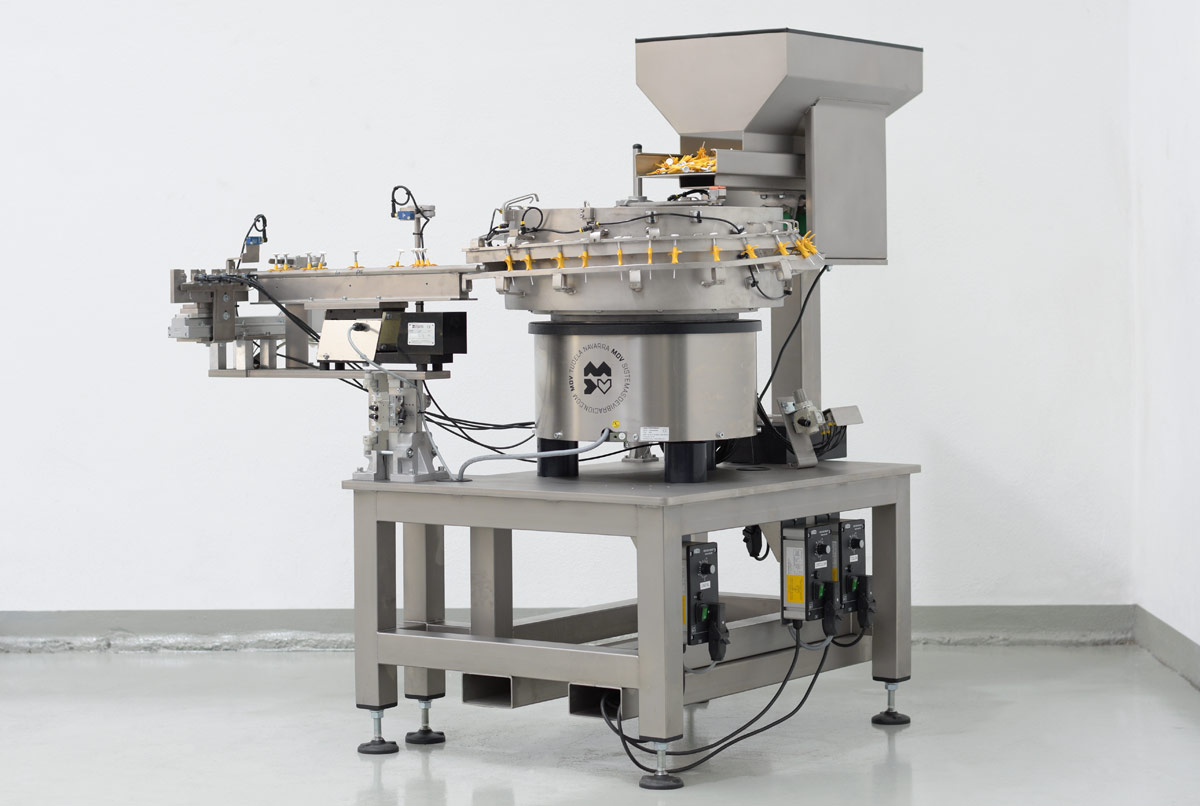

Posicionador vibrador circular con tolva de acero para dispensadores de chip

Misión y peculiaridades

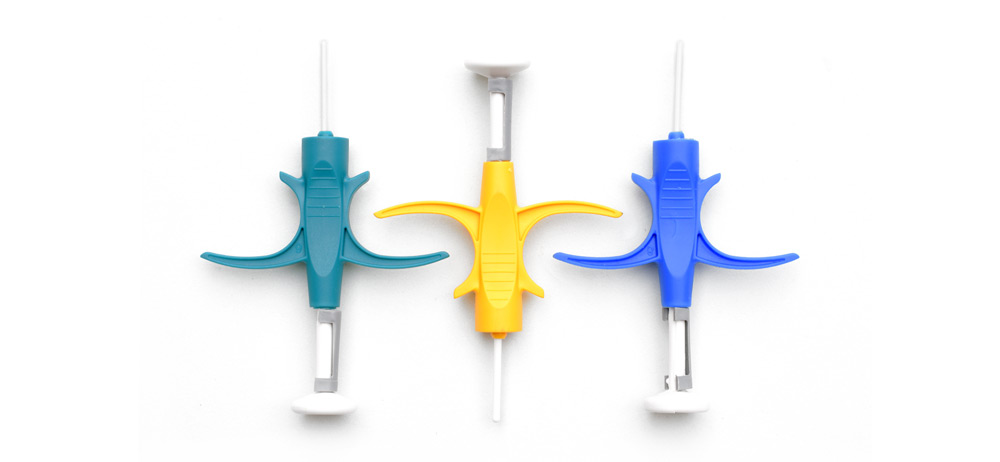

Nuestro sistema vibratorio se enfrenta a una pieza de geometría, digamos, poco sencilla. Aparte de las protuberancias evidentes, estos dispensadores de chips están compuestos por varias partes móviles, lo que significa que, a la hora de trabajar con ellos, sufren variaciones y no se muestran todos igual.

Ante esta diversidad de situaciones por los cambios fortuitos de morfología, hemos conseguido que nuestra máquina absorba todas las posibles formas en las que se presentan las piezas para ser capaces de posicionarlas siguiendo la demanda del cliente.

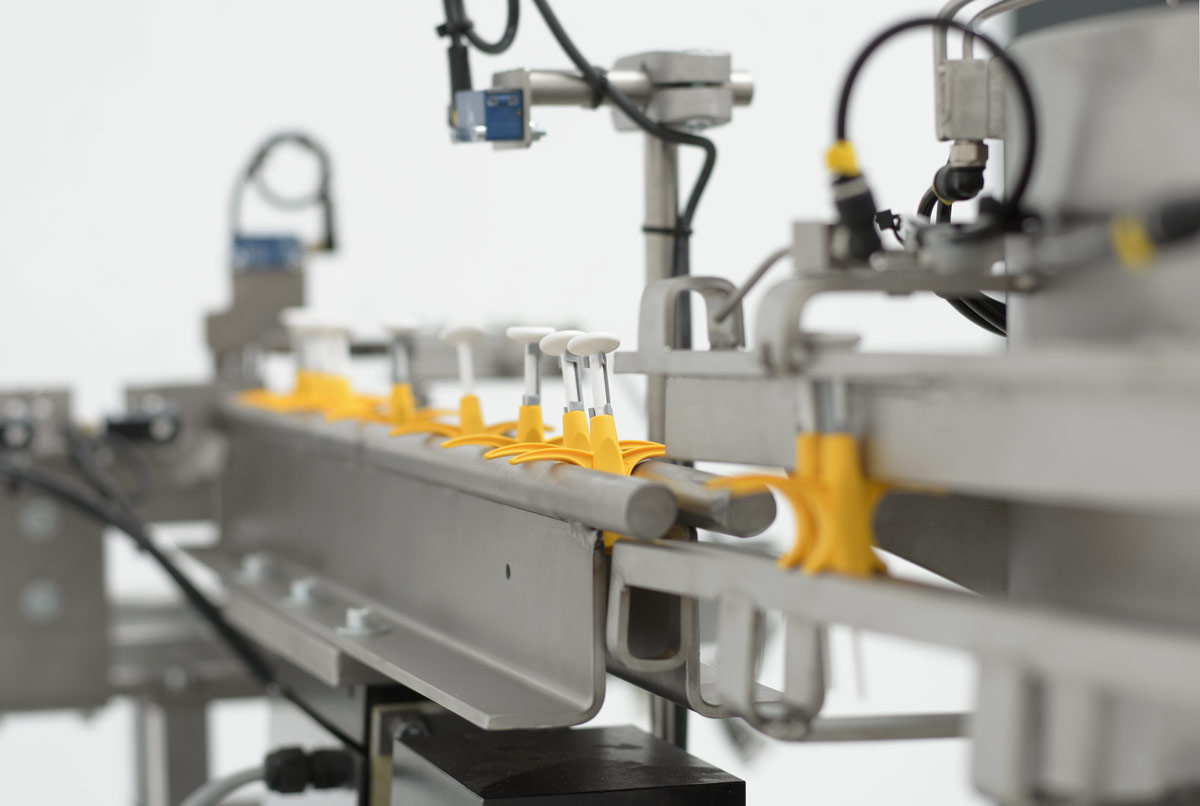

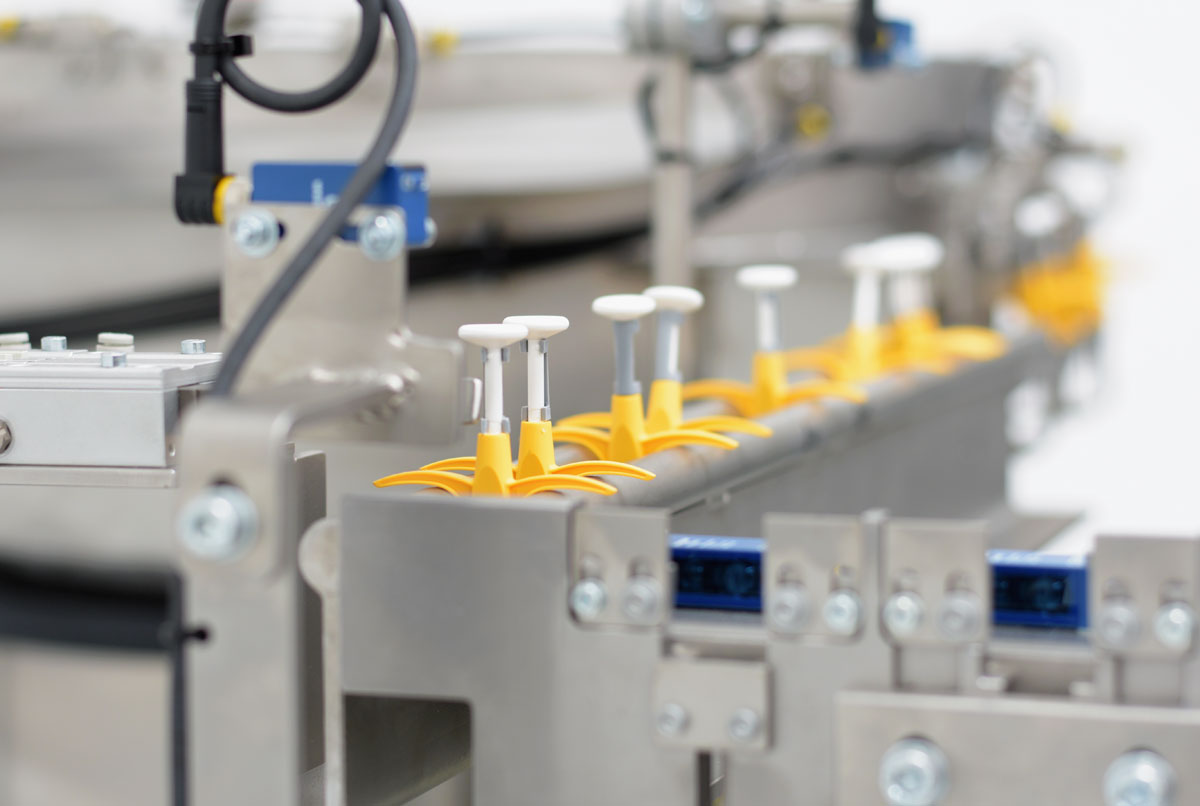

El primer paso a paso se localiza en el lineal y consiste en un cilindro neumático que se asegura de que las piezas pasen de una en una para evitar acuñamientos, de este modo quedan preparadas para el siguiente paso a paso, encargado de posicionarlas espacialmente separándolas de tres en tres para ser recogidas a la vez por la mano del robot.

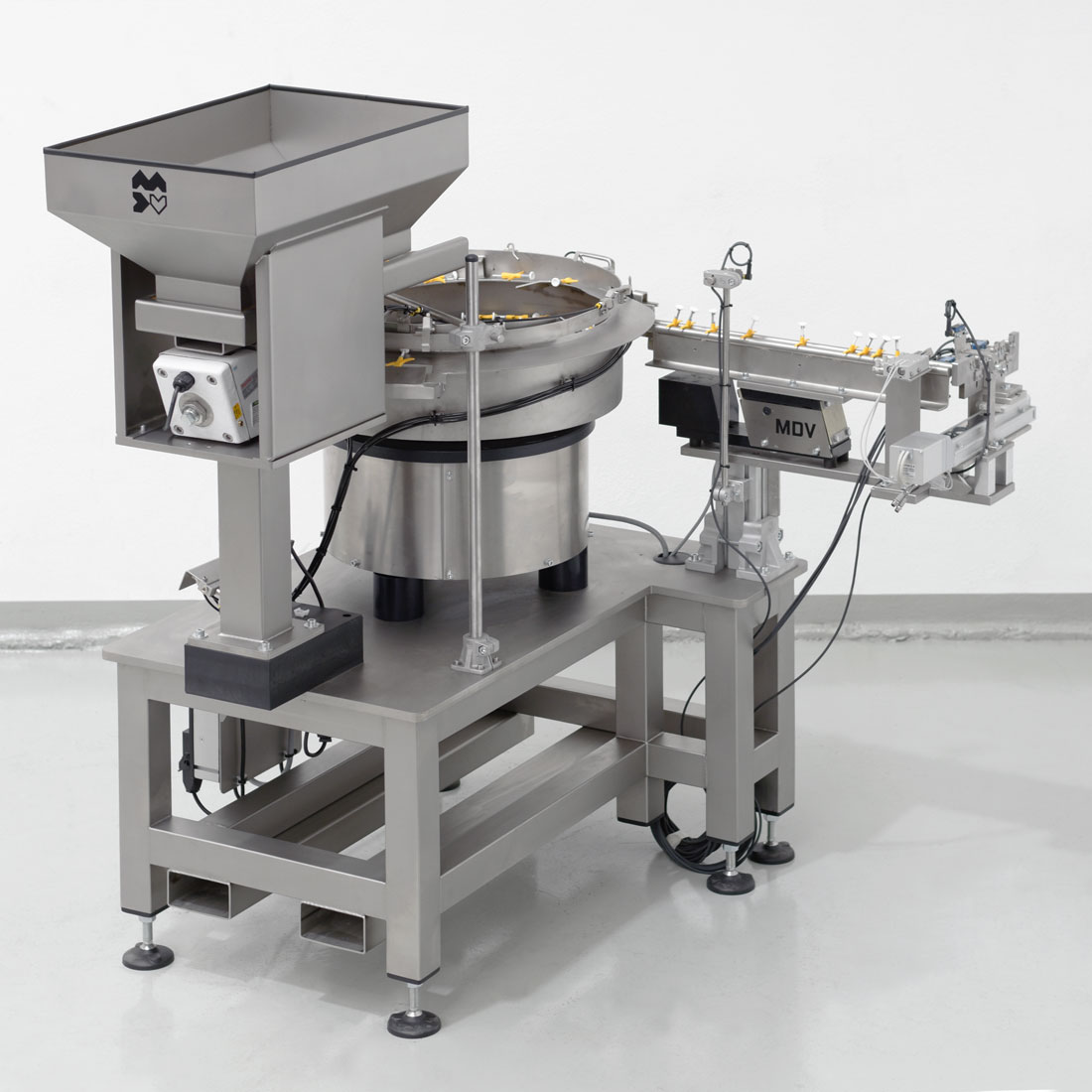

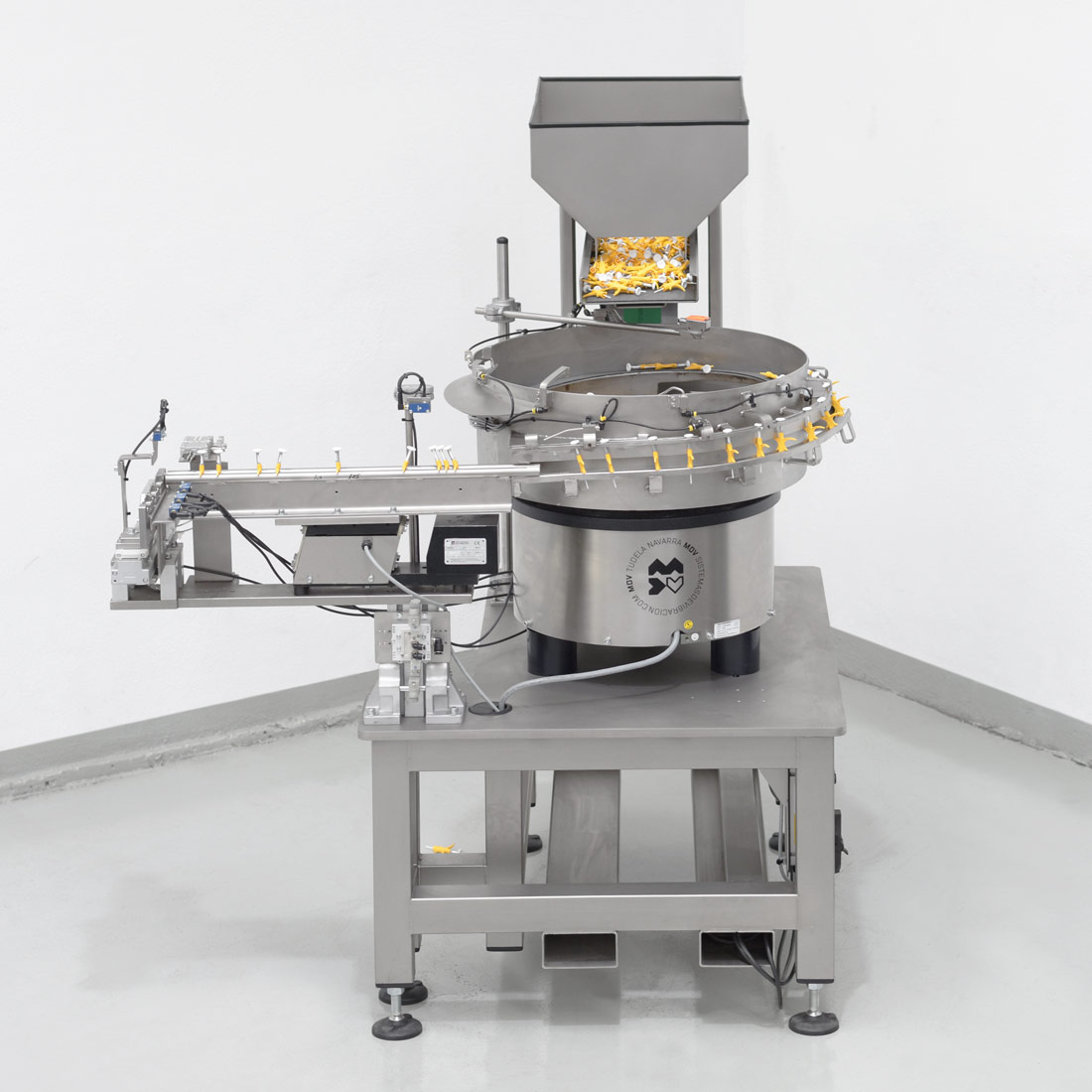

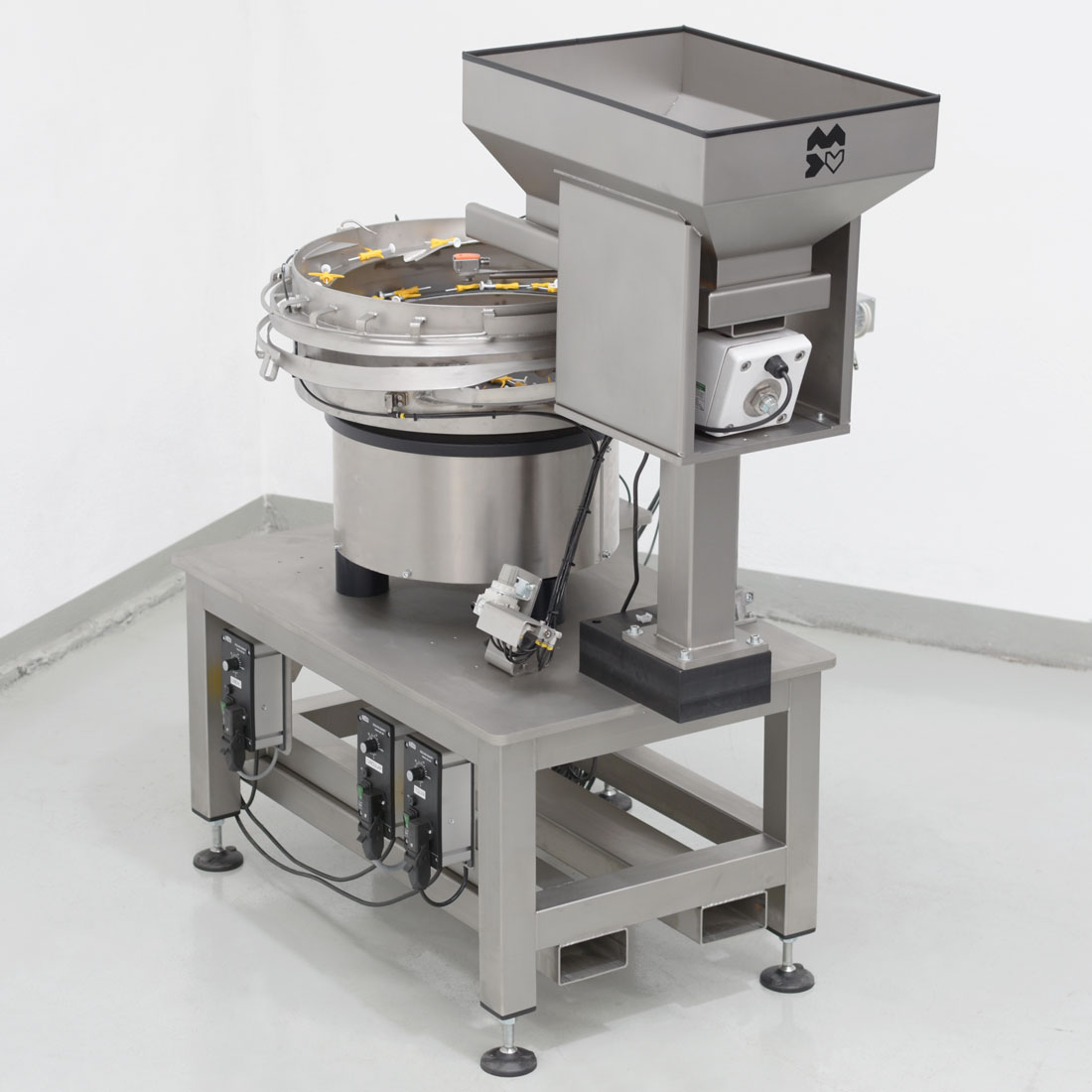

Composición del sistema de posicionamiento

• 1 Base vibratoria horaria.

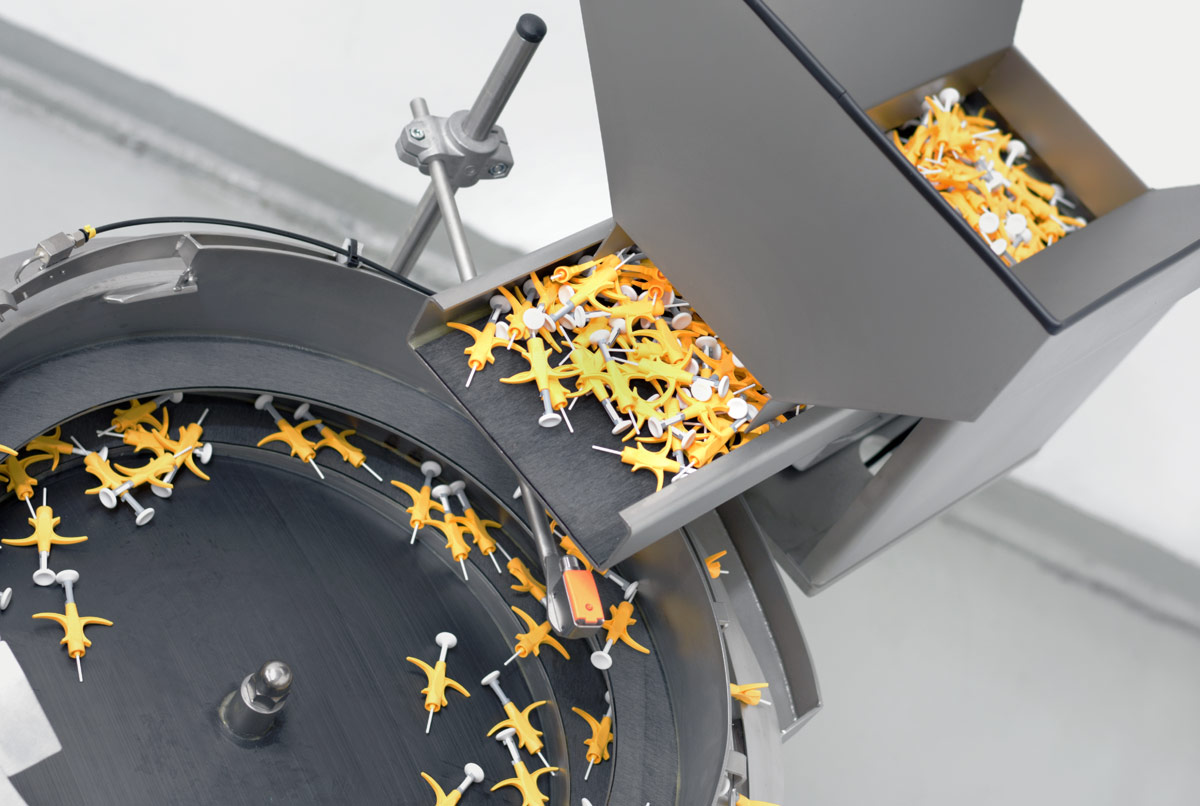

• 1 Tolva de autonomía exterior.

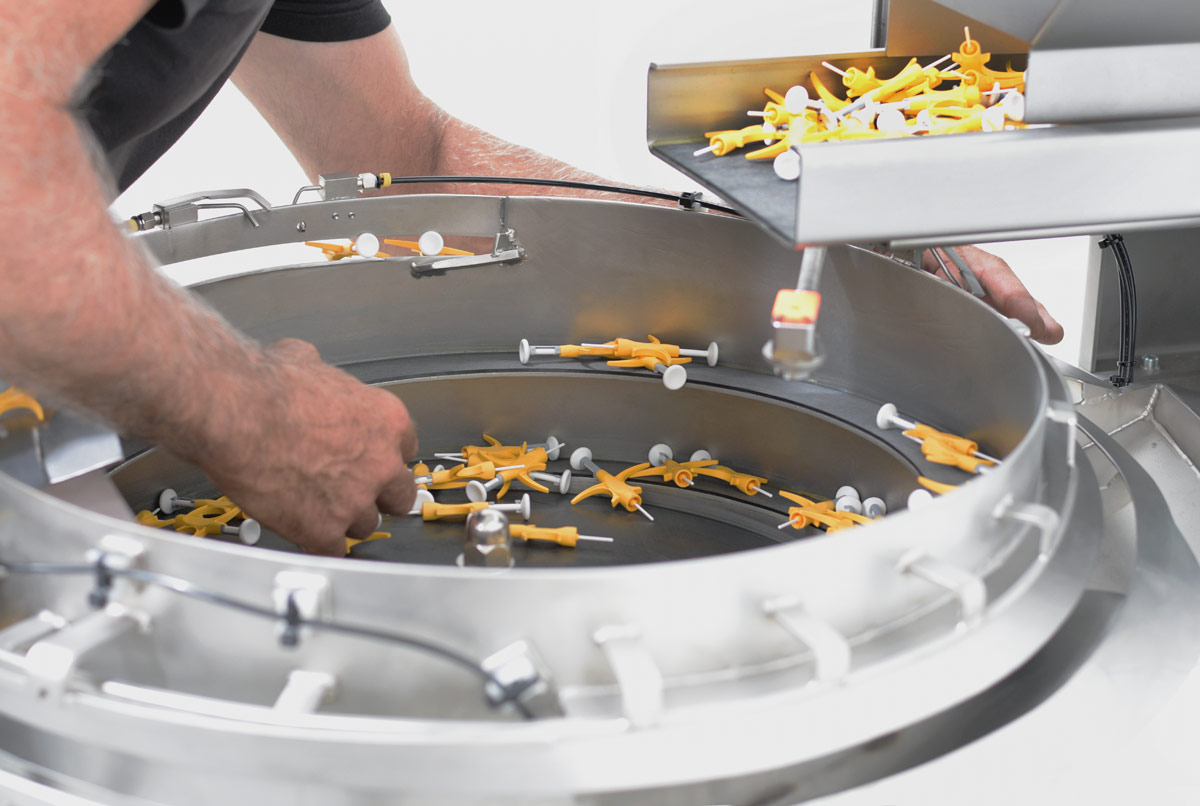

• 1 Tolva de acero inoxidable. Diámetro: 550 mm.
• 1 Vibrador lineal MDV L-450.
• 3 Mandos de control.
• 2 paso a paso con 3 cunas.
• 1 Mesa bancada.

Posición de salida de la pieza

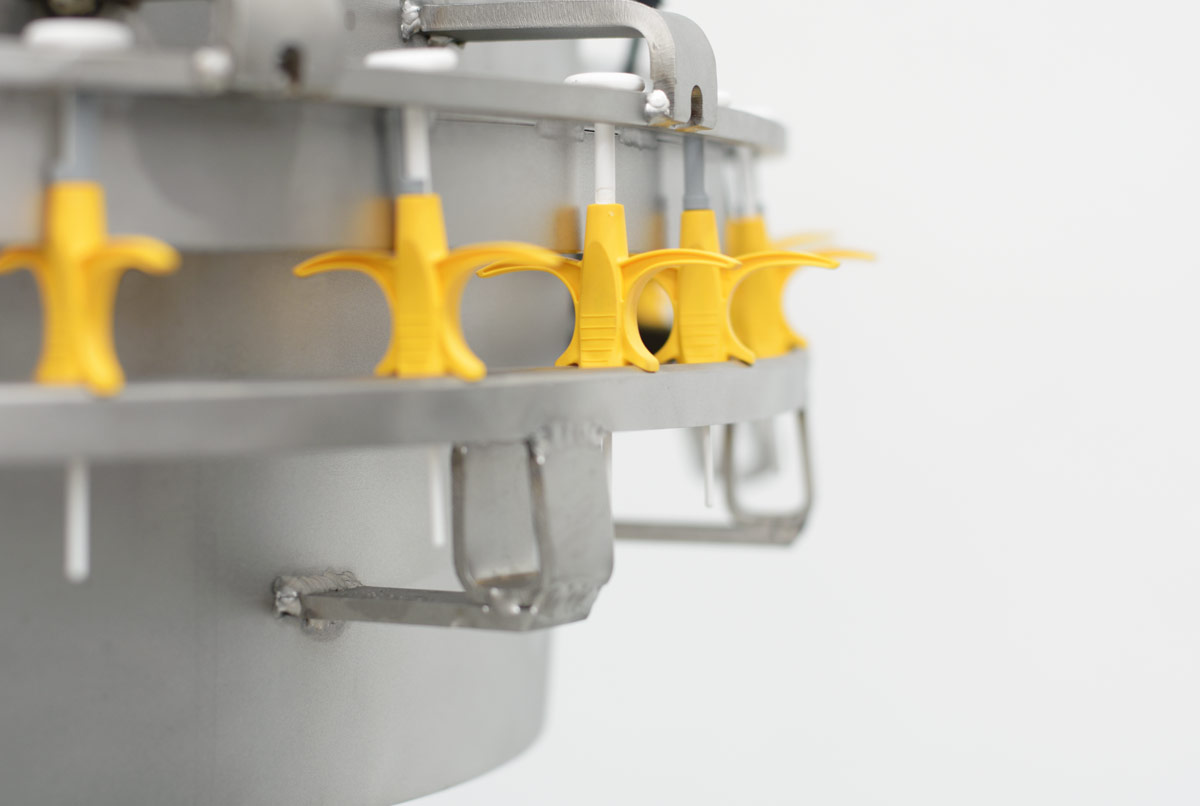

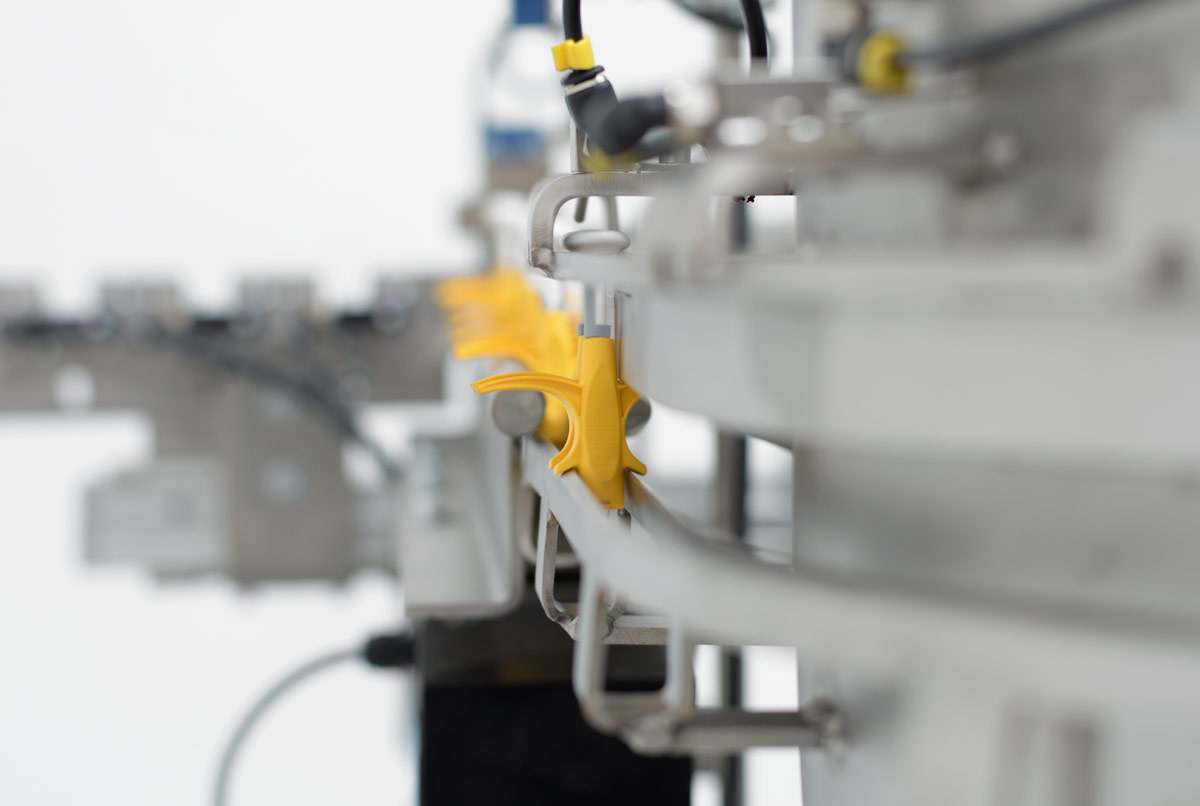

Colgada transversalmente por sus alas.

Número de salidas

1.

Cadencia solicitada

30 piezas / minuto.

Autonomía

4 horas.
