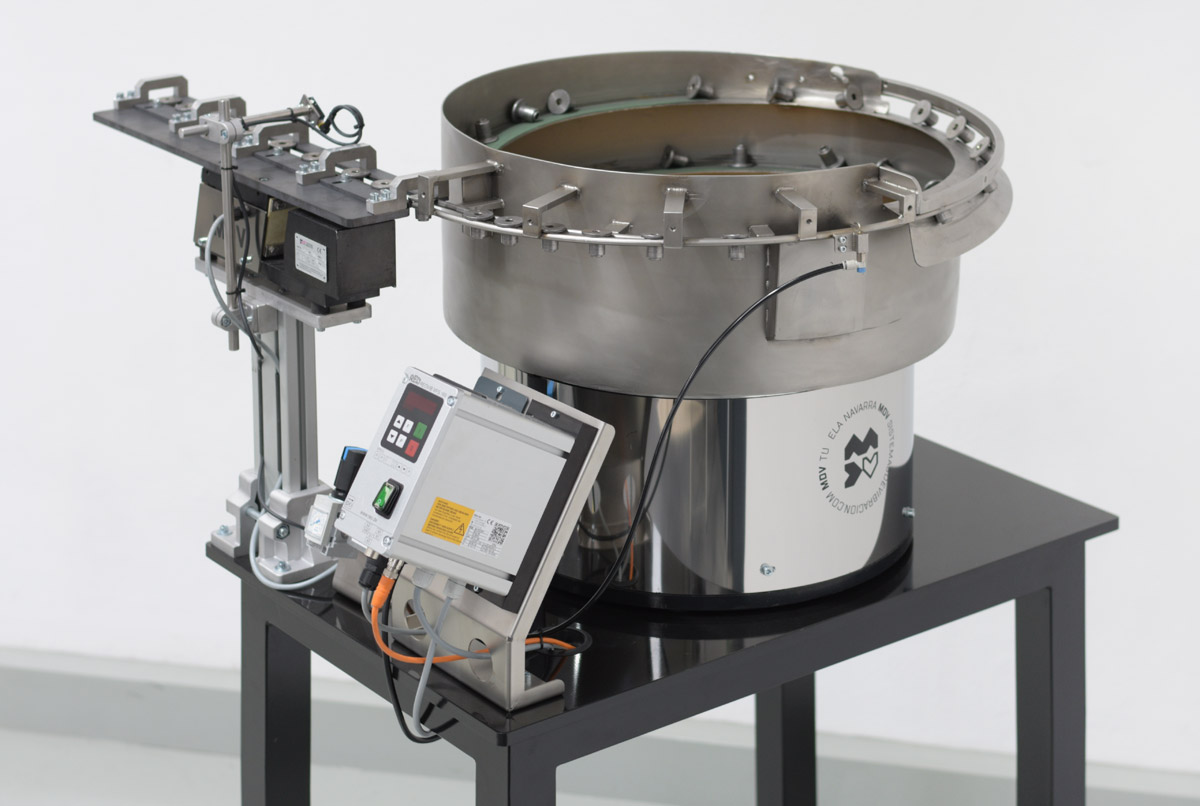

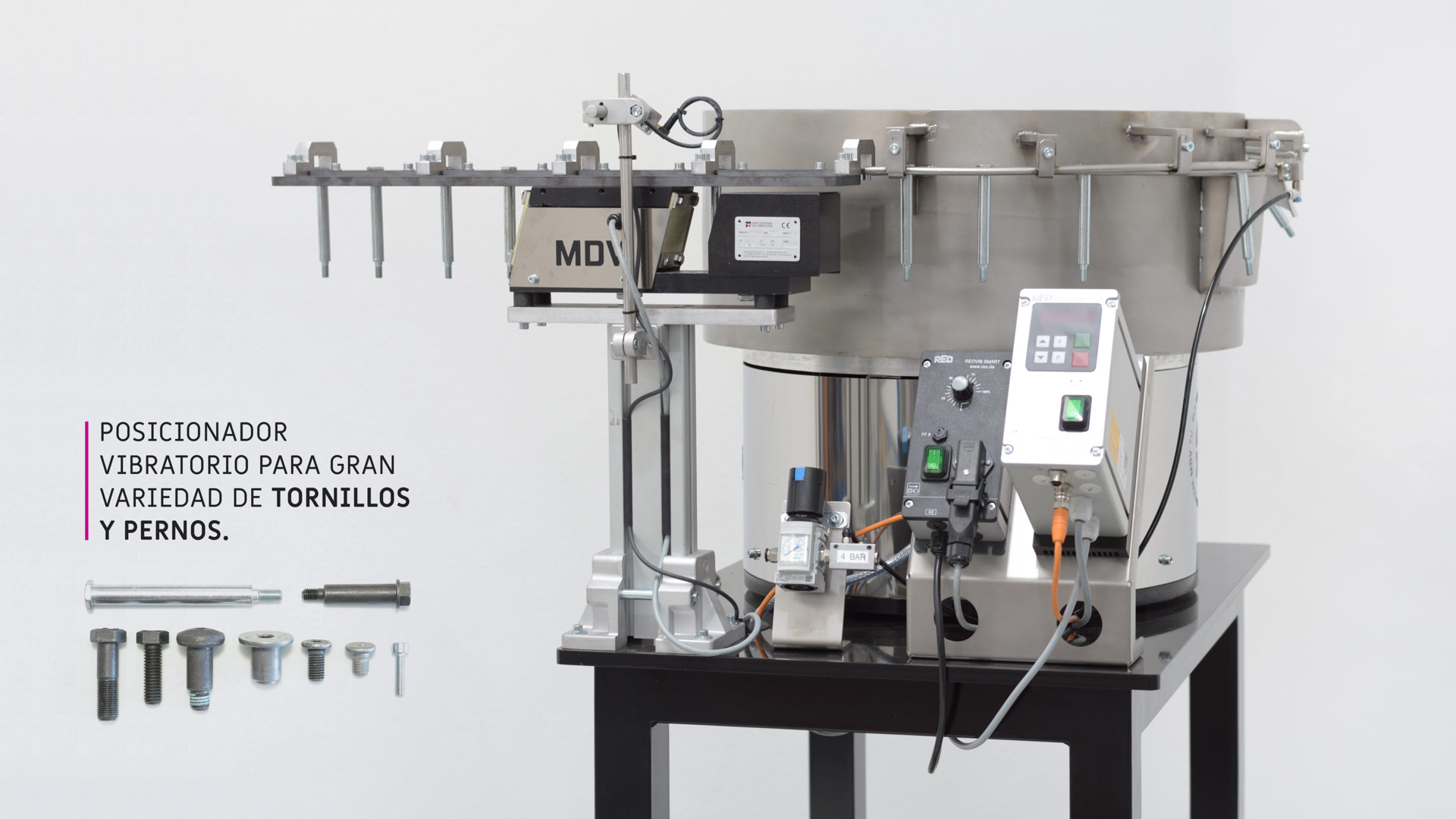

Posicionador vibratorio de múltiples tornillos y pernos para control de calidad

Misión y peculiaridades

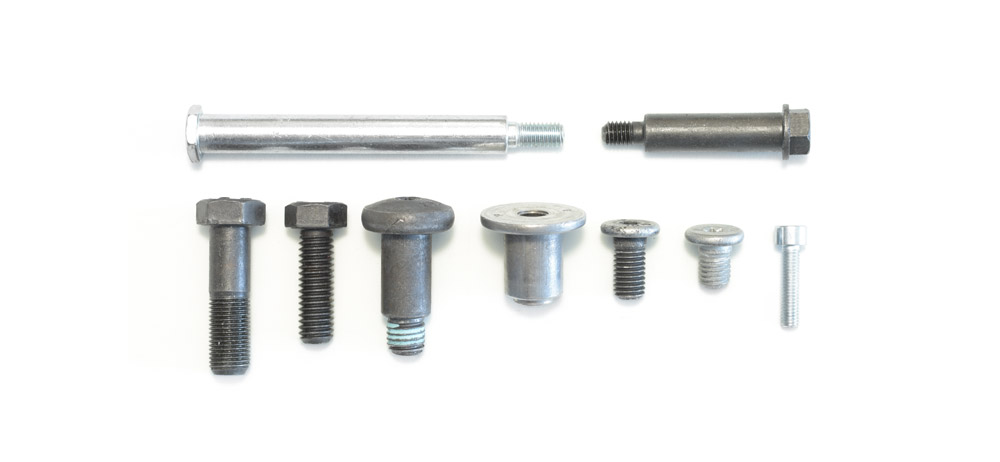

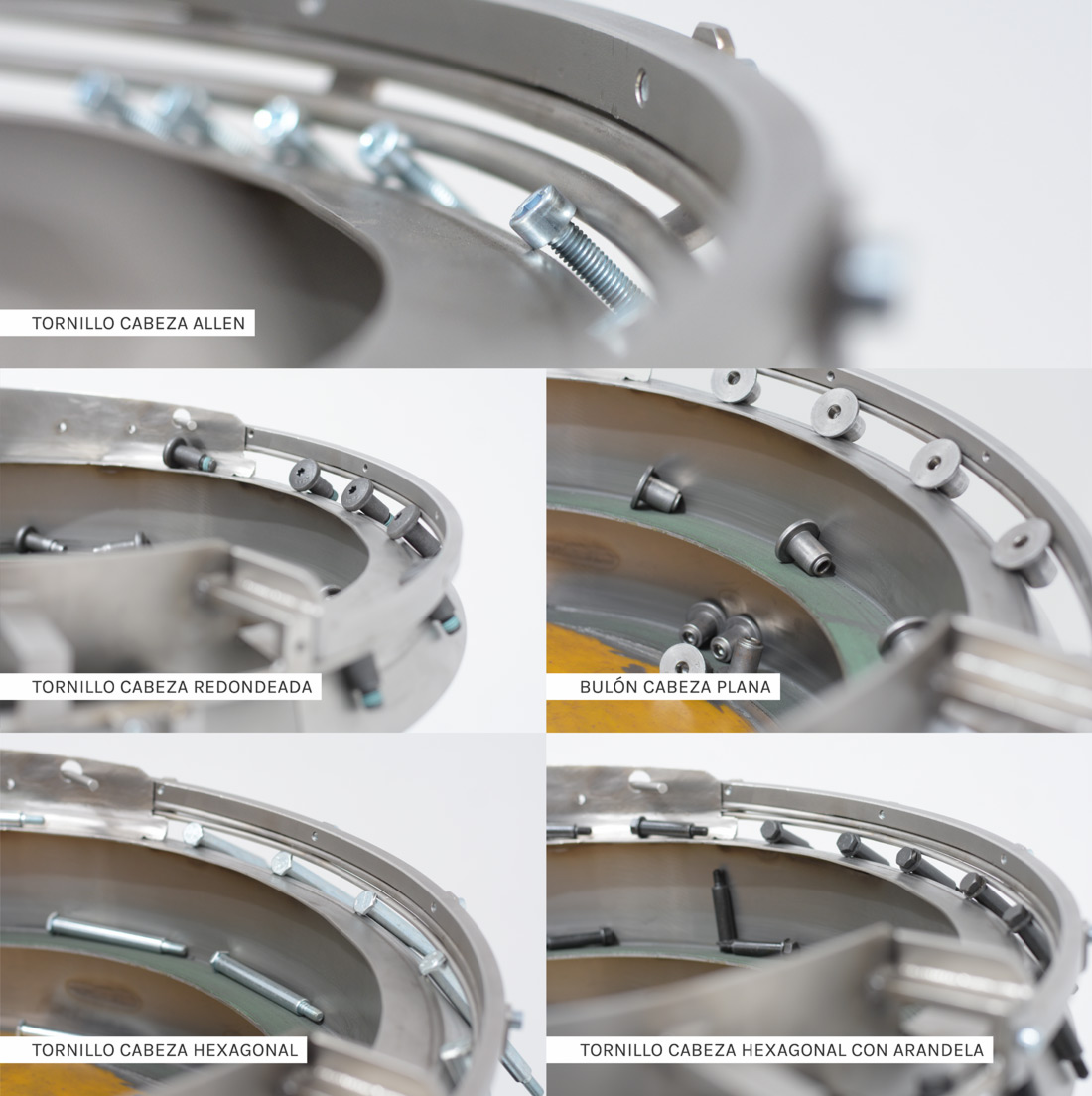

Podríamos decir de ella que es la versatilidad y rentabilidad hechas máquina. Nuestro sistema de posicionamiento está diseñado, fabricado y preparado para absorber gran cantidad de modelos de piezas, que son la suma de distintos tipos de tornillos junto a otros tantos tipos de pernos.

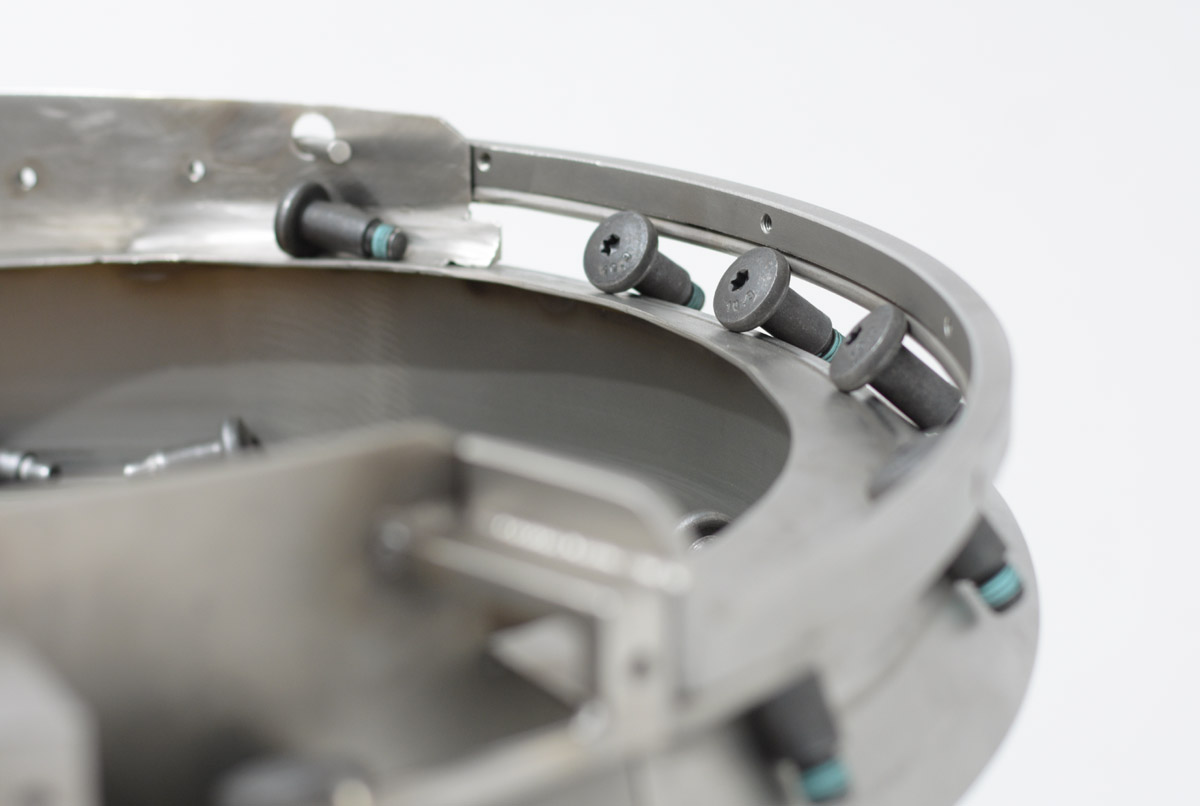

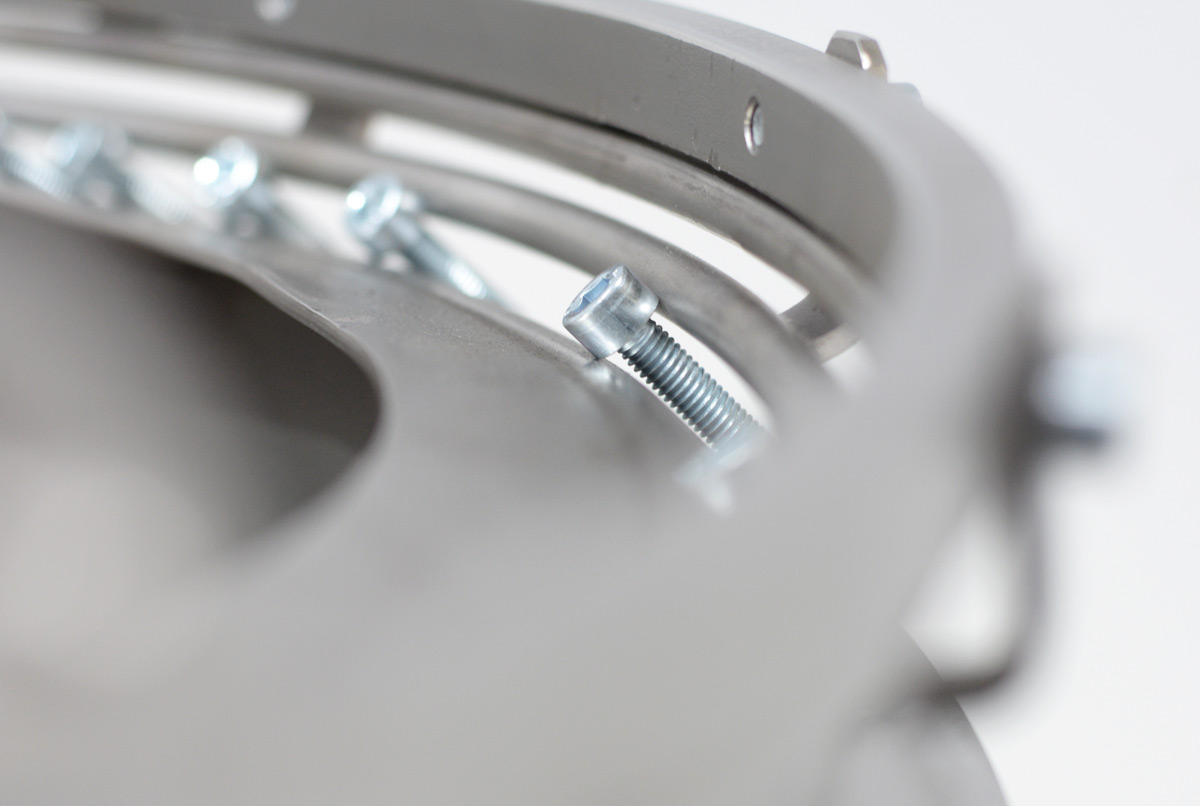

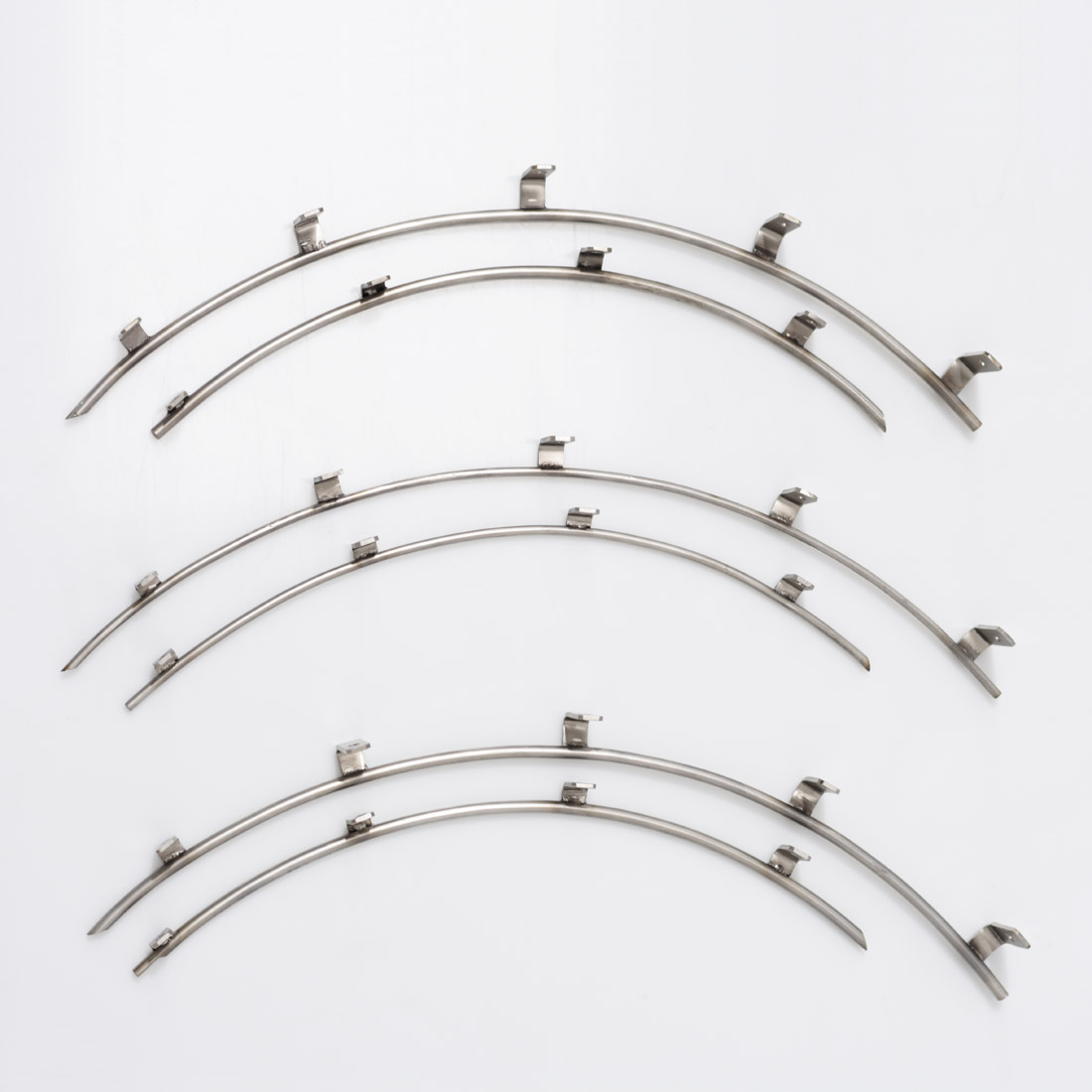

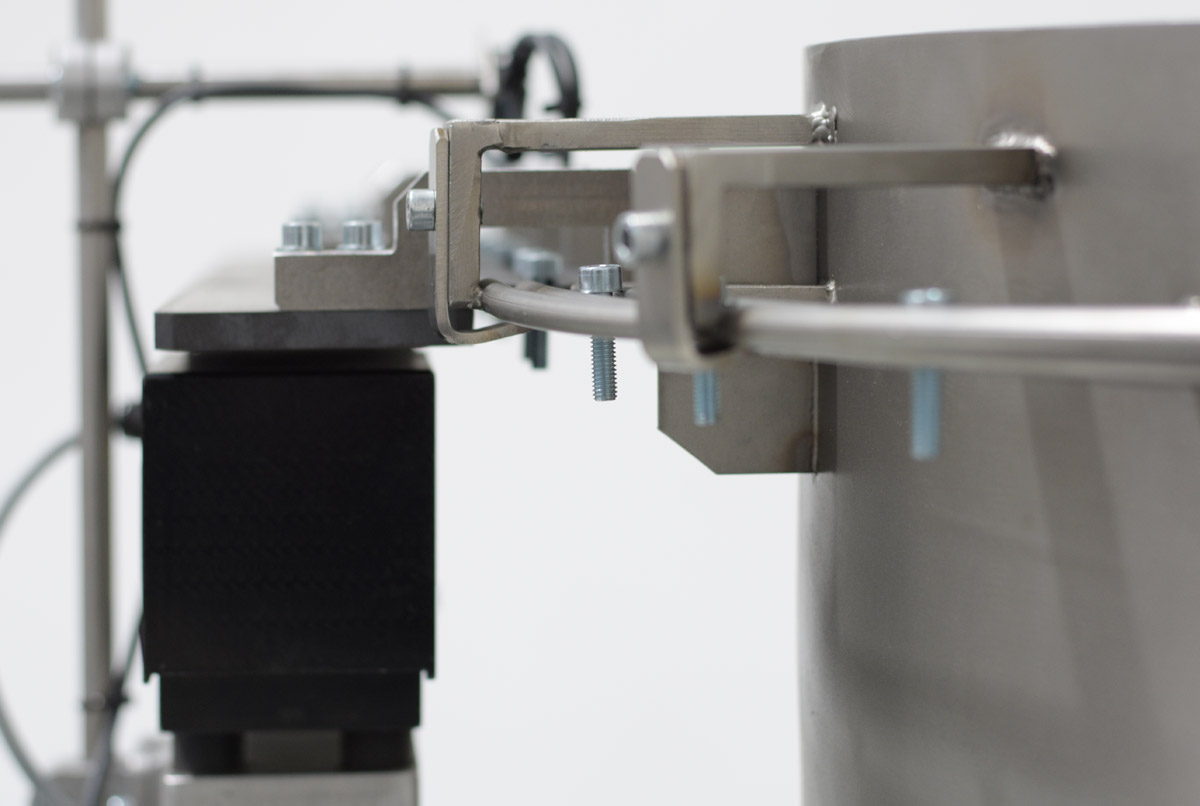

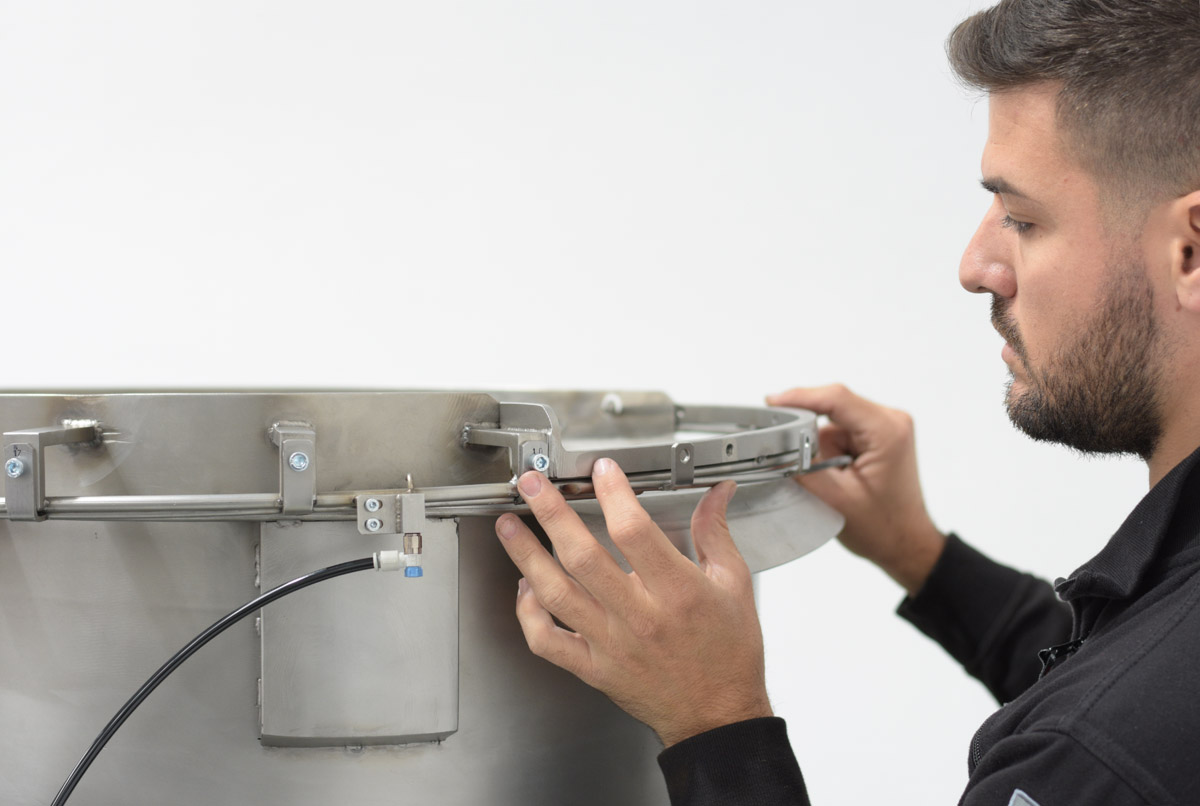

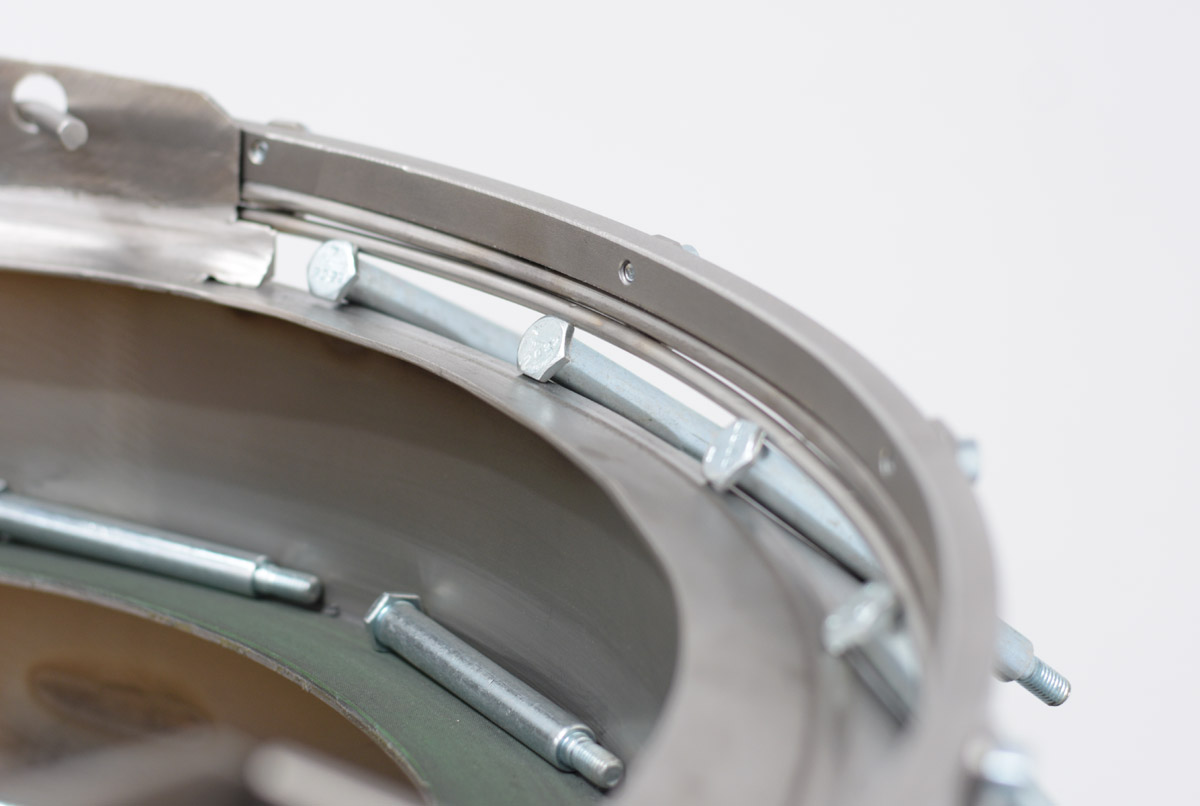

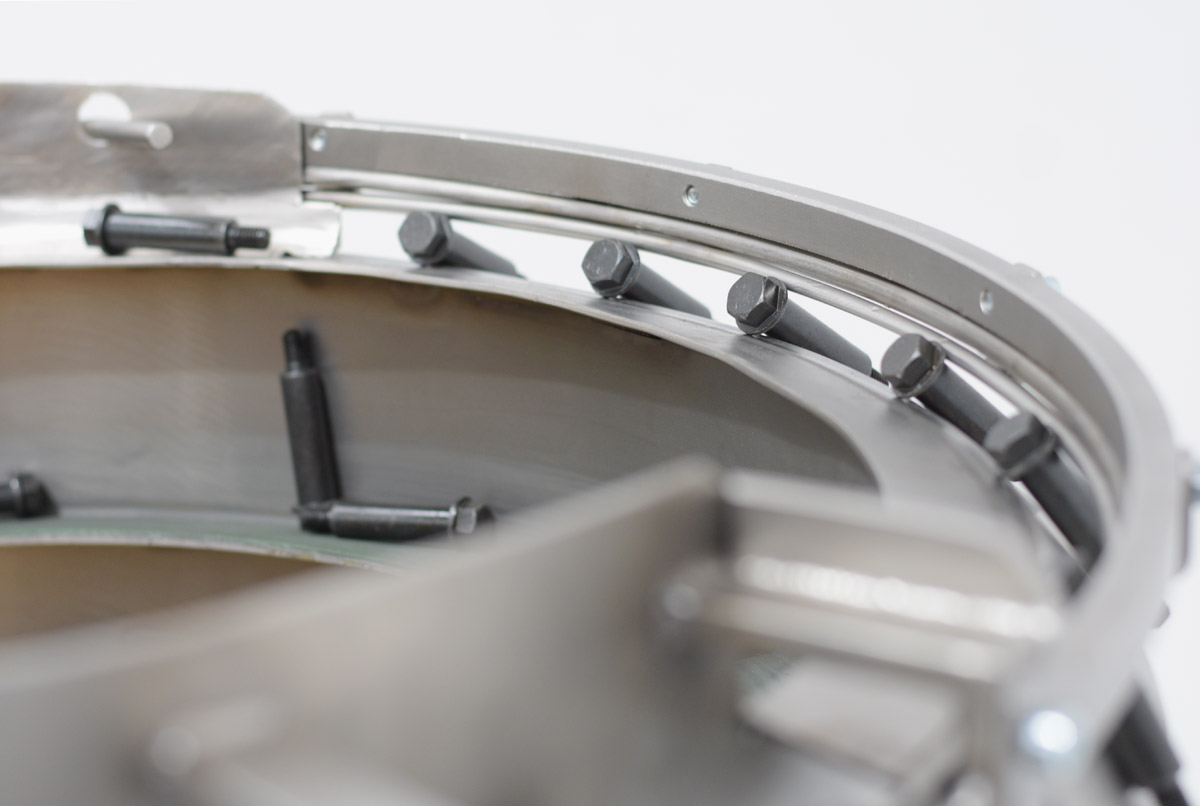

Cuenta con 4 guías intercambiables y regulables atornilladas a la cuba vibratoria y que permiten acomodar el posicionador a diferentes métricas de piezas y geometrías variadas similares. Los colisos de las guías se agrandan o empequeñecen para facilitar esta tarea de adaptación en tamaño y forma.

En conclusión, simplemente practicando unos cambios de utillaje obtenemos múltiples posibilidades en una misma y única máquina.

Este posicionador va destinado a una cadena de control de calidad en la que la máquina de visión artificial estimará o desestimará cada pieza de acuerdo a su estado y controlando cabezas, roscas, etc.

Debido al peso y al volumen de las piezas, la sonda de uno de los mandos de control se ocupa de mantener la fuerza de vibración de forma regular y estable. En esta acción para autorregularse encuentra la frecuencia adecuada y emite la vibración perfecta para cada circunstancia del proceso.

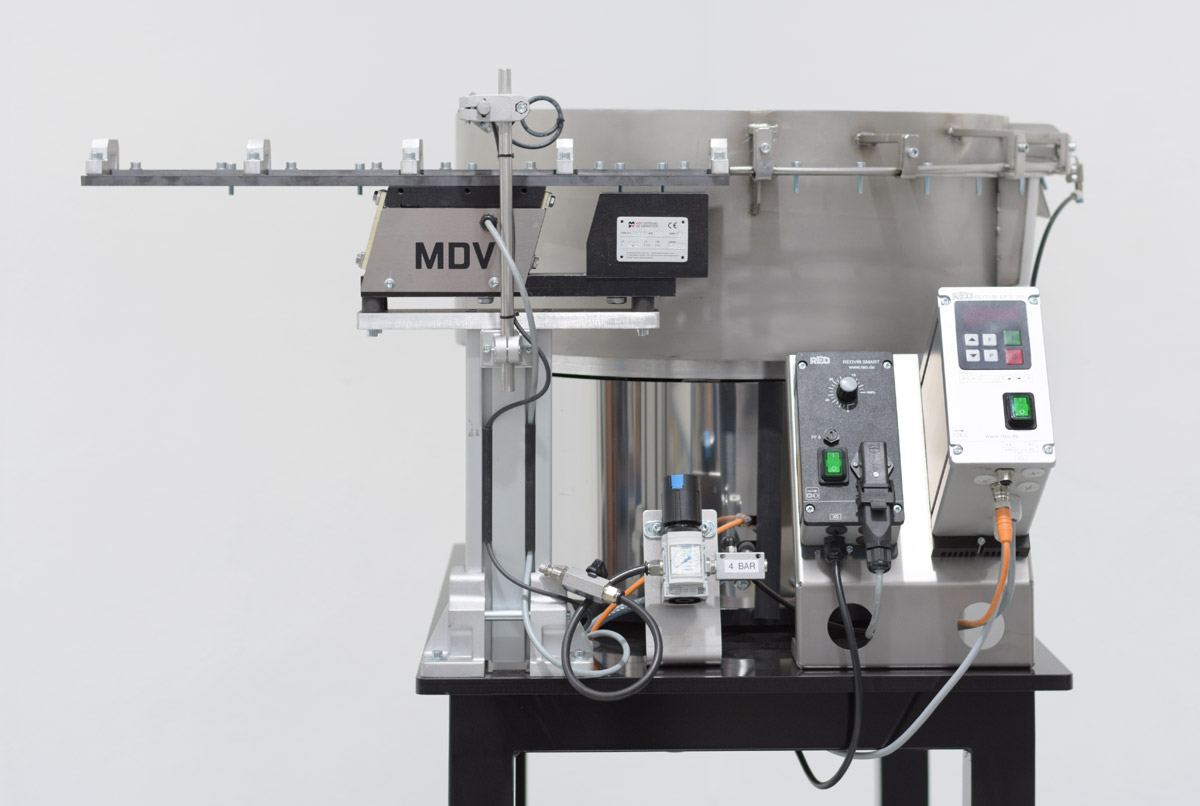

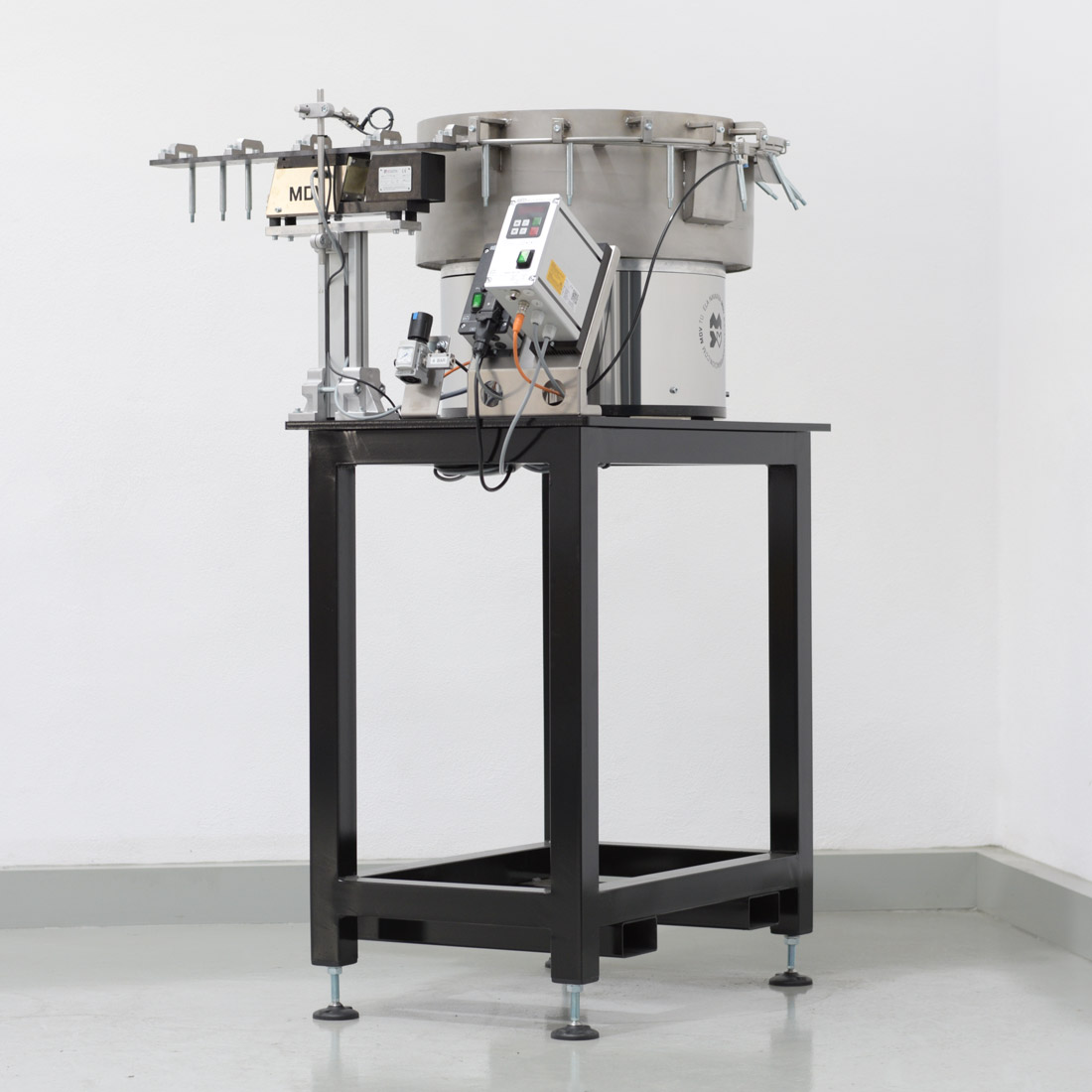

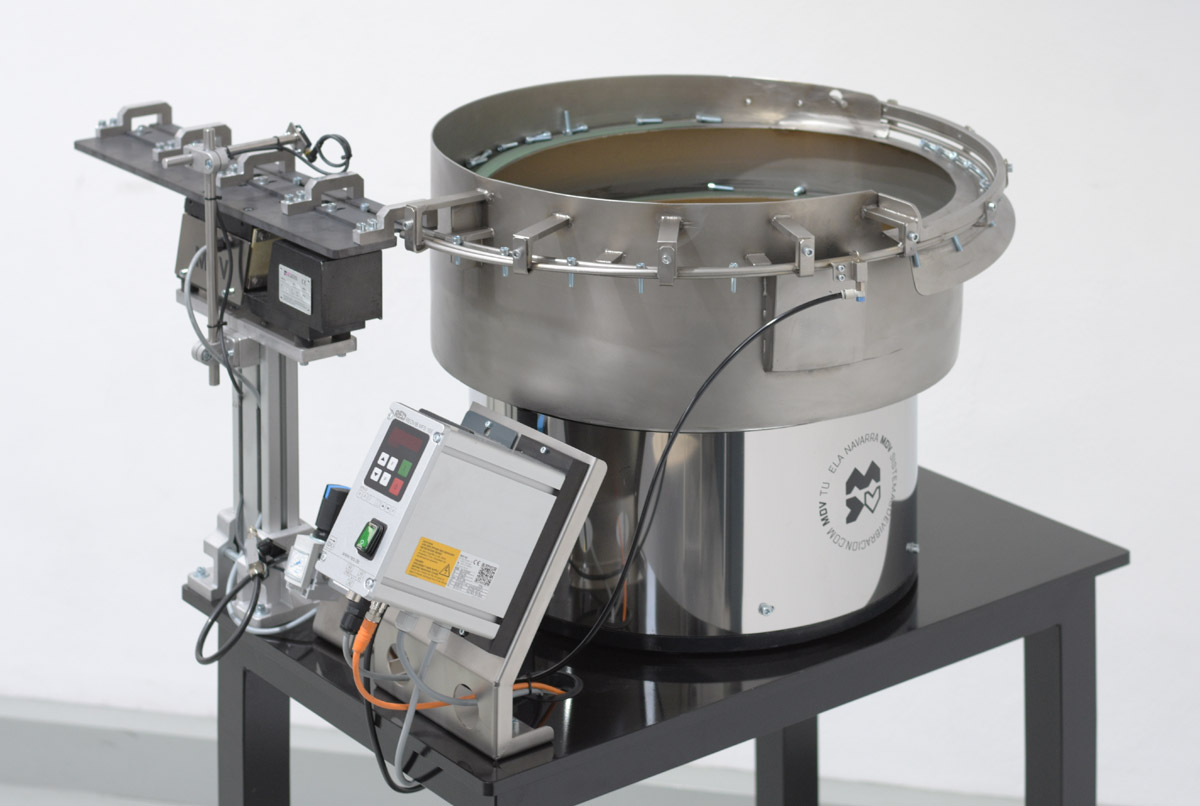

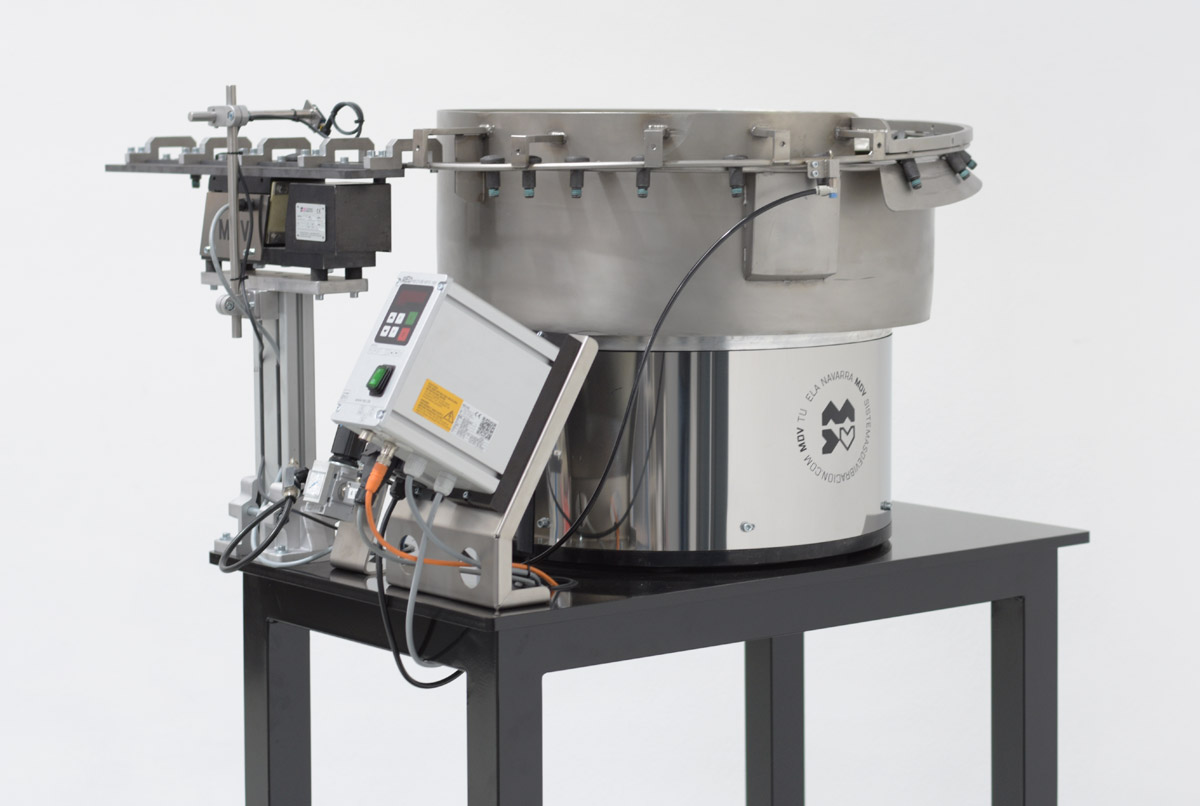

Composición del sistema de posicionamiento

• 1 Base vibratoria horaria.

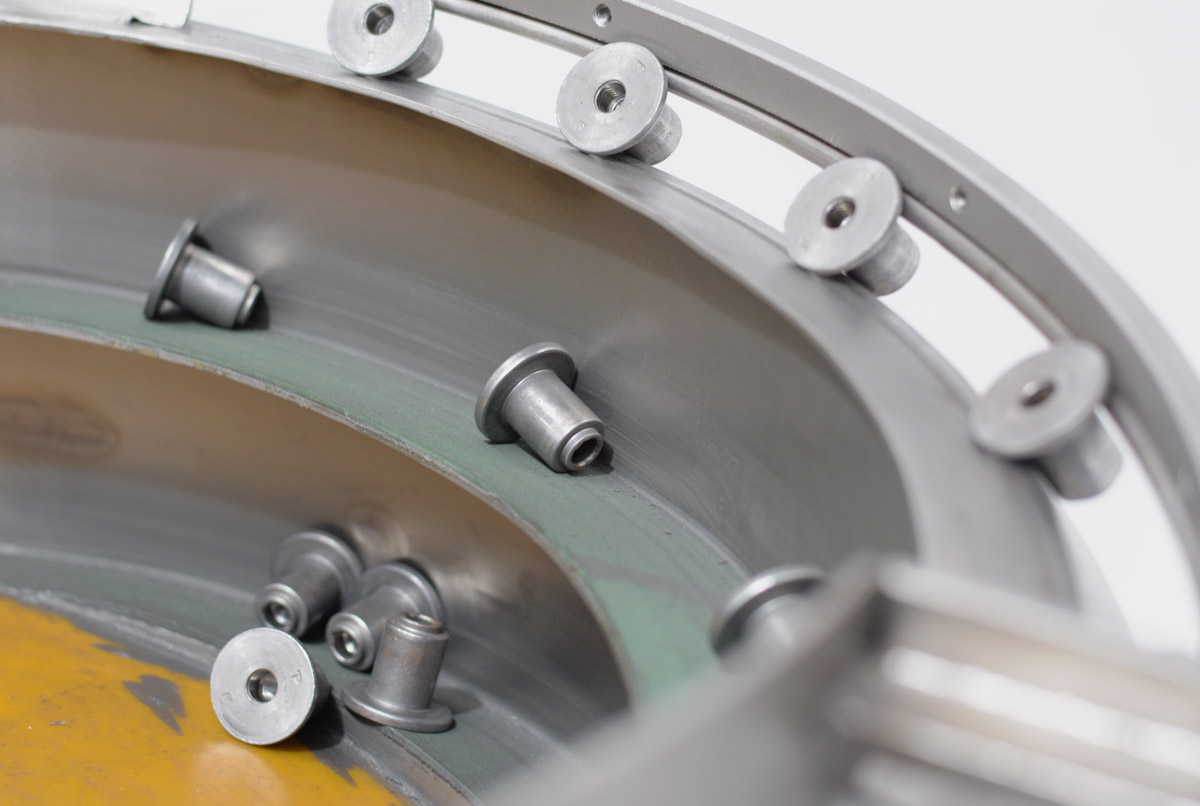

• 1 Tolva circular de acero inoxidable. Diámetro: 600 mm.
• 4 Guías intercambiables.

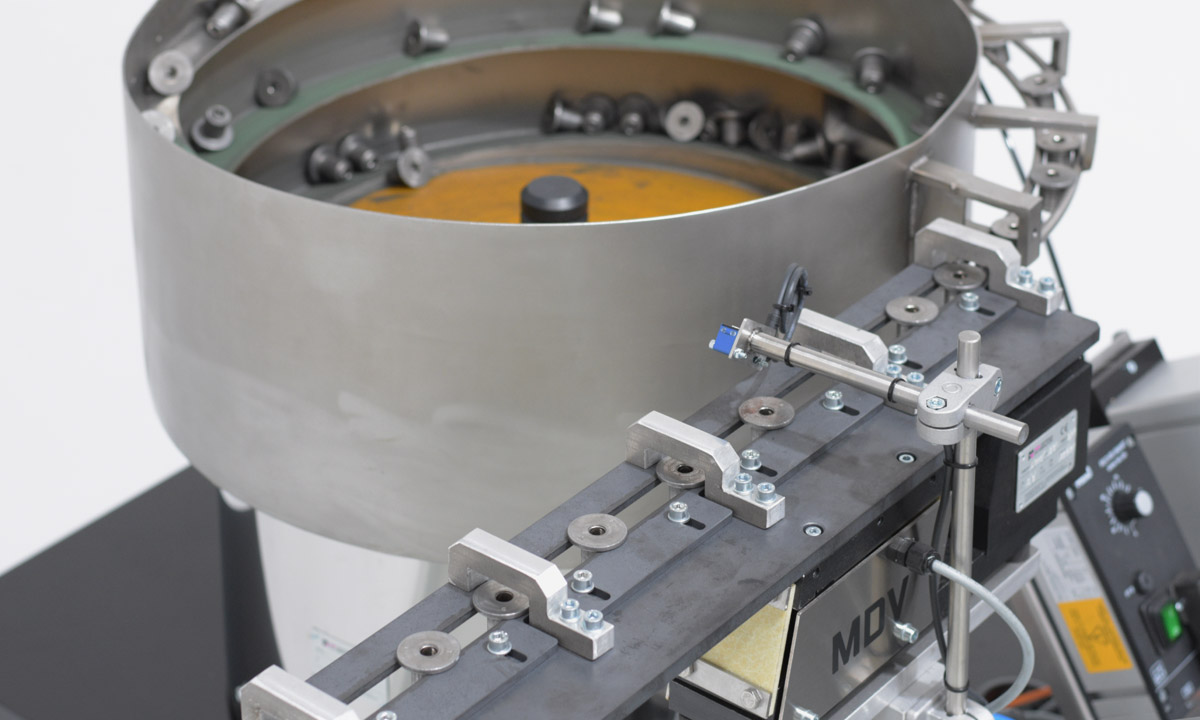

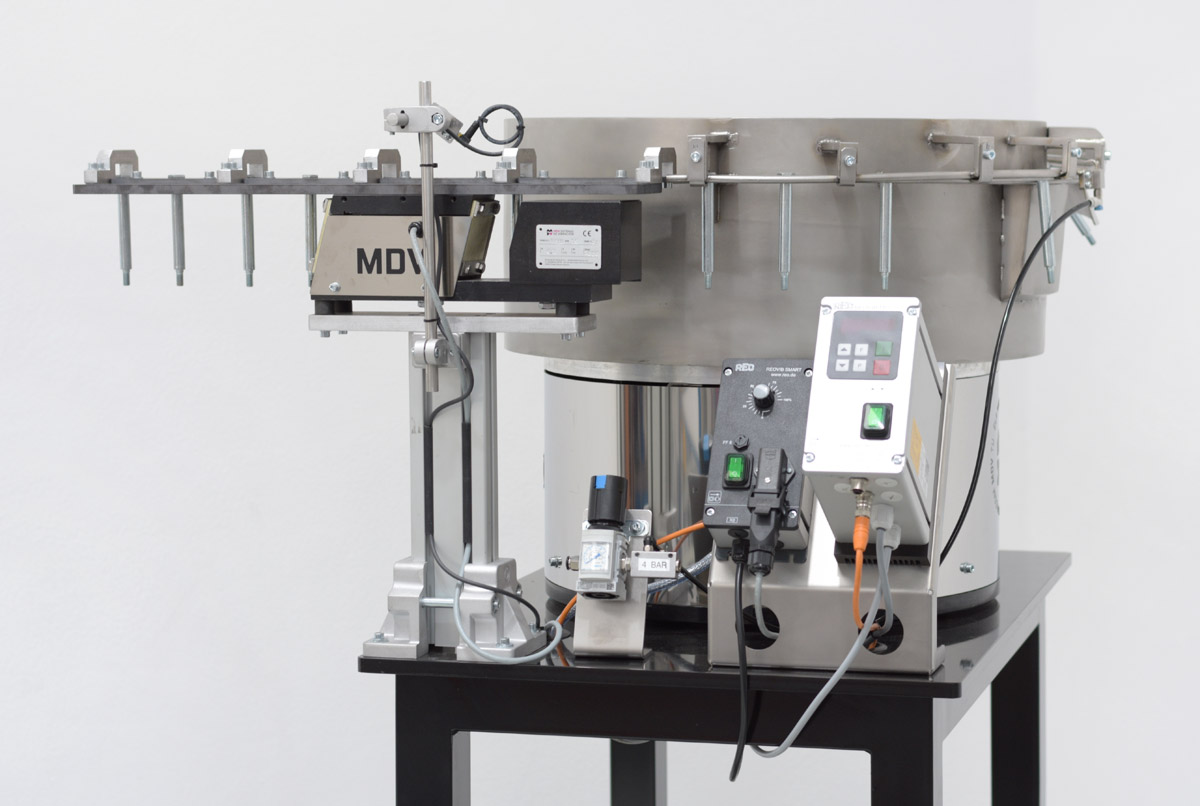

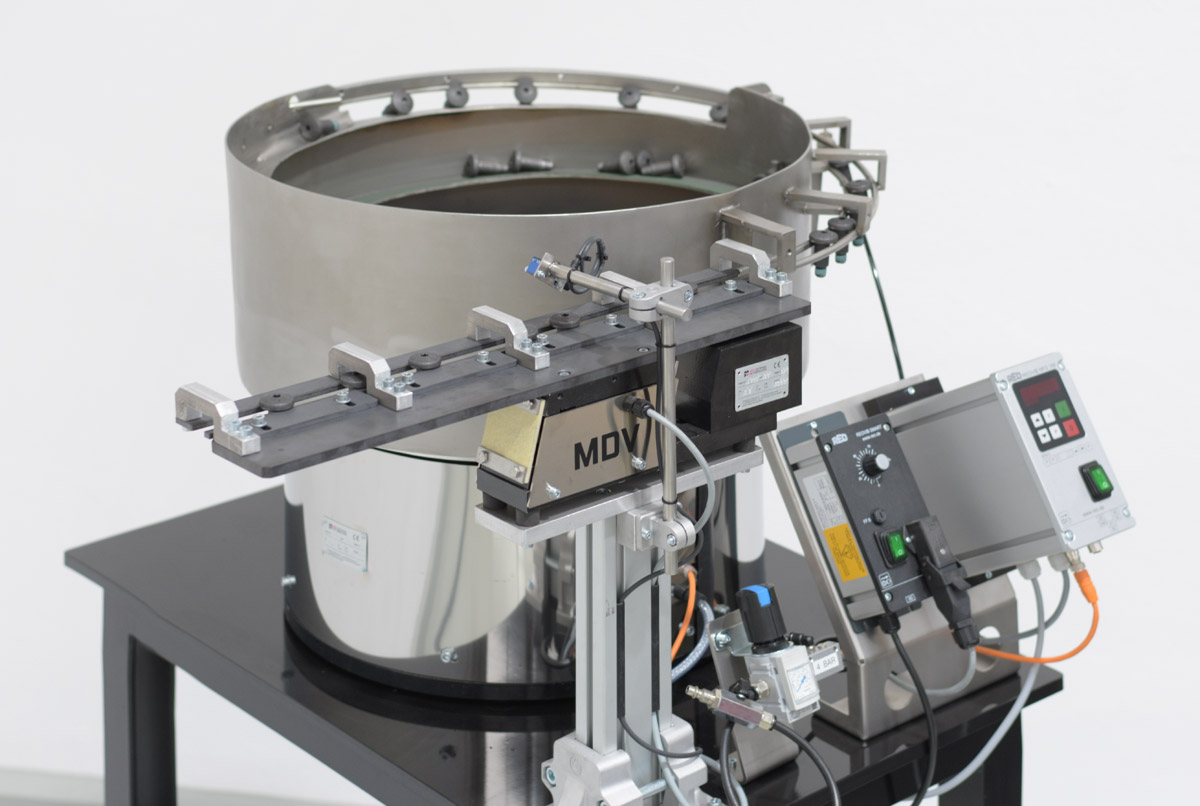

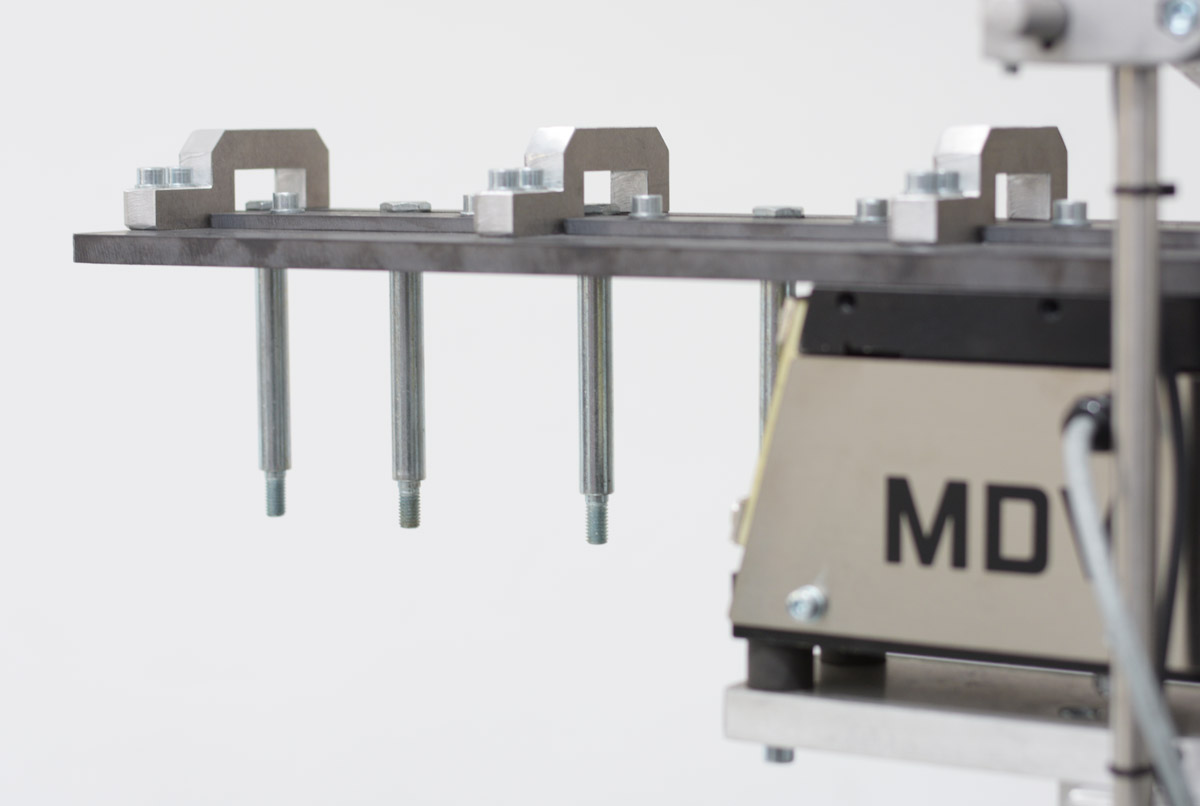

• 1 Vibrador lineal MDV L-600.

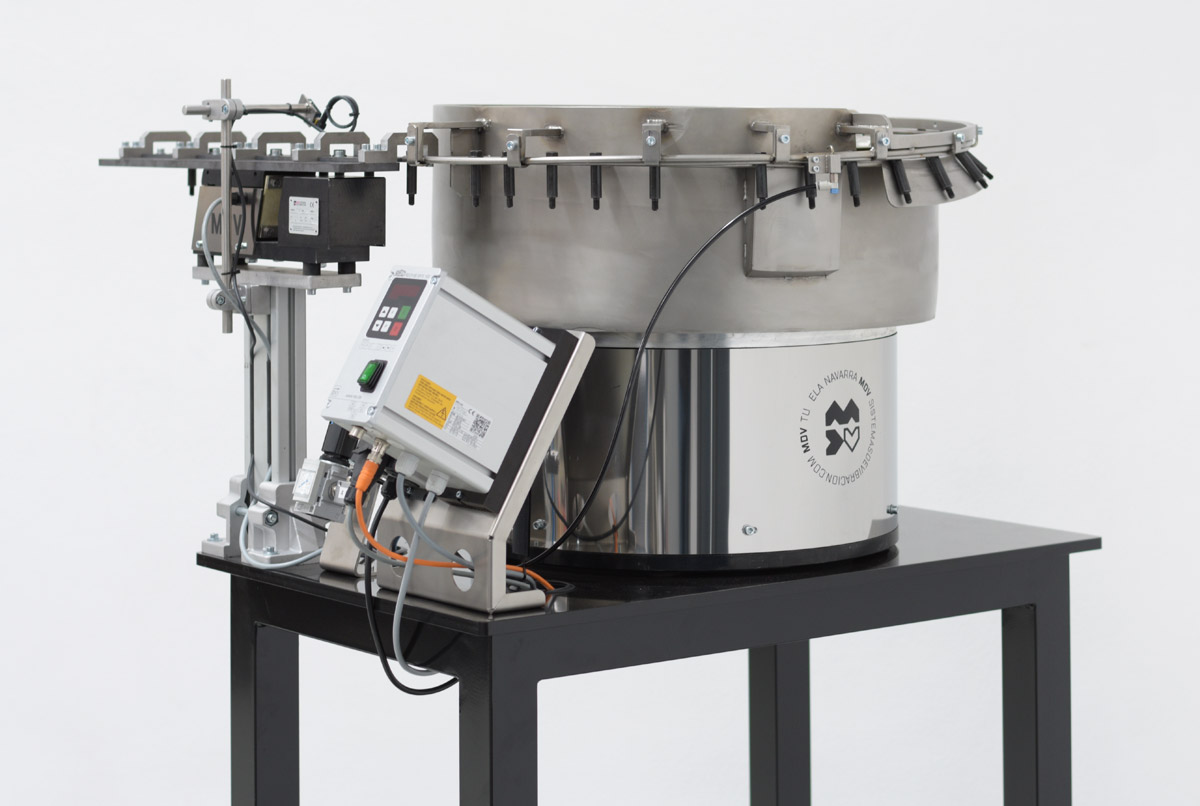

• 2 Mandos de control.

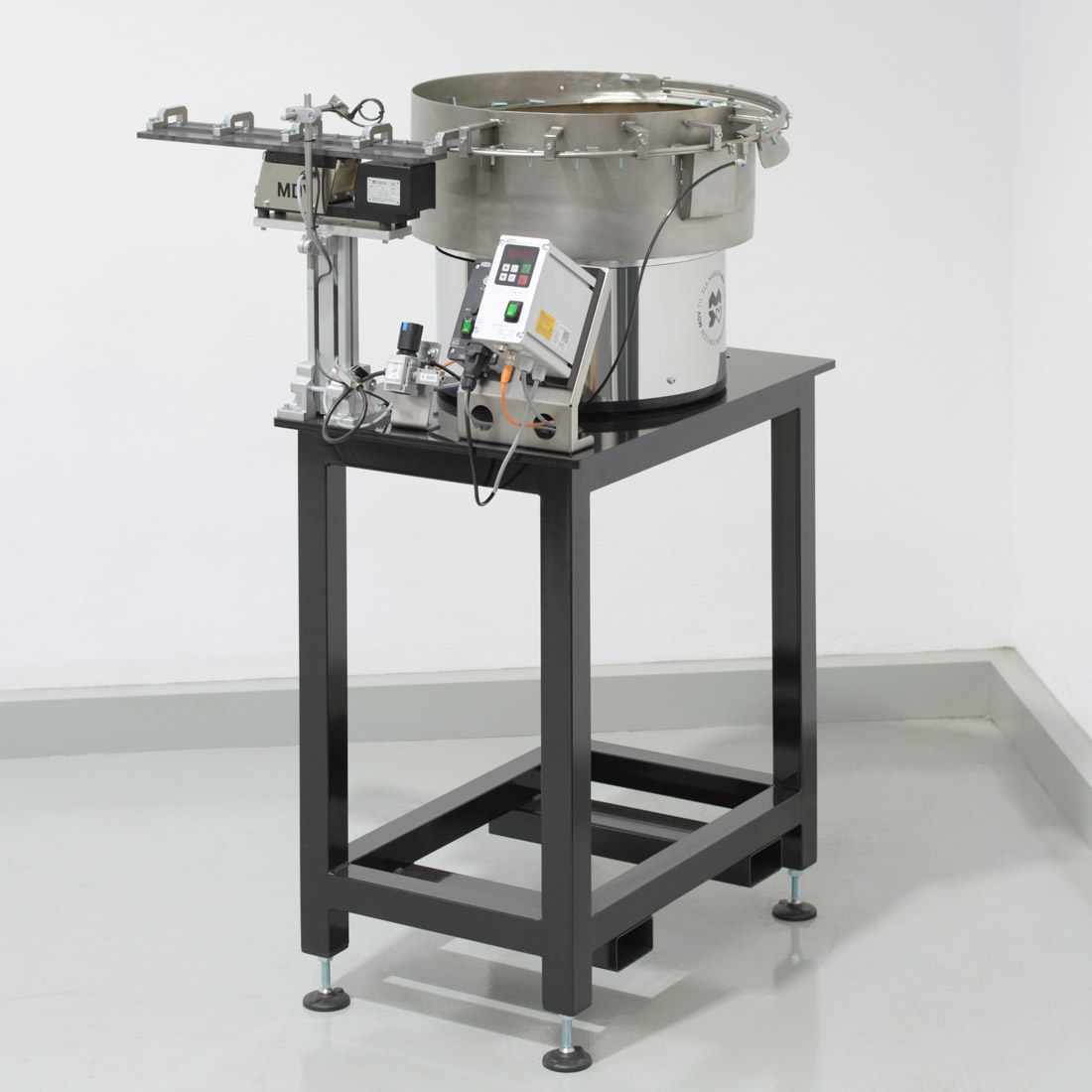

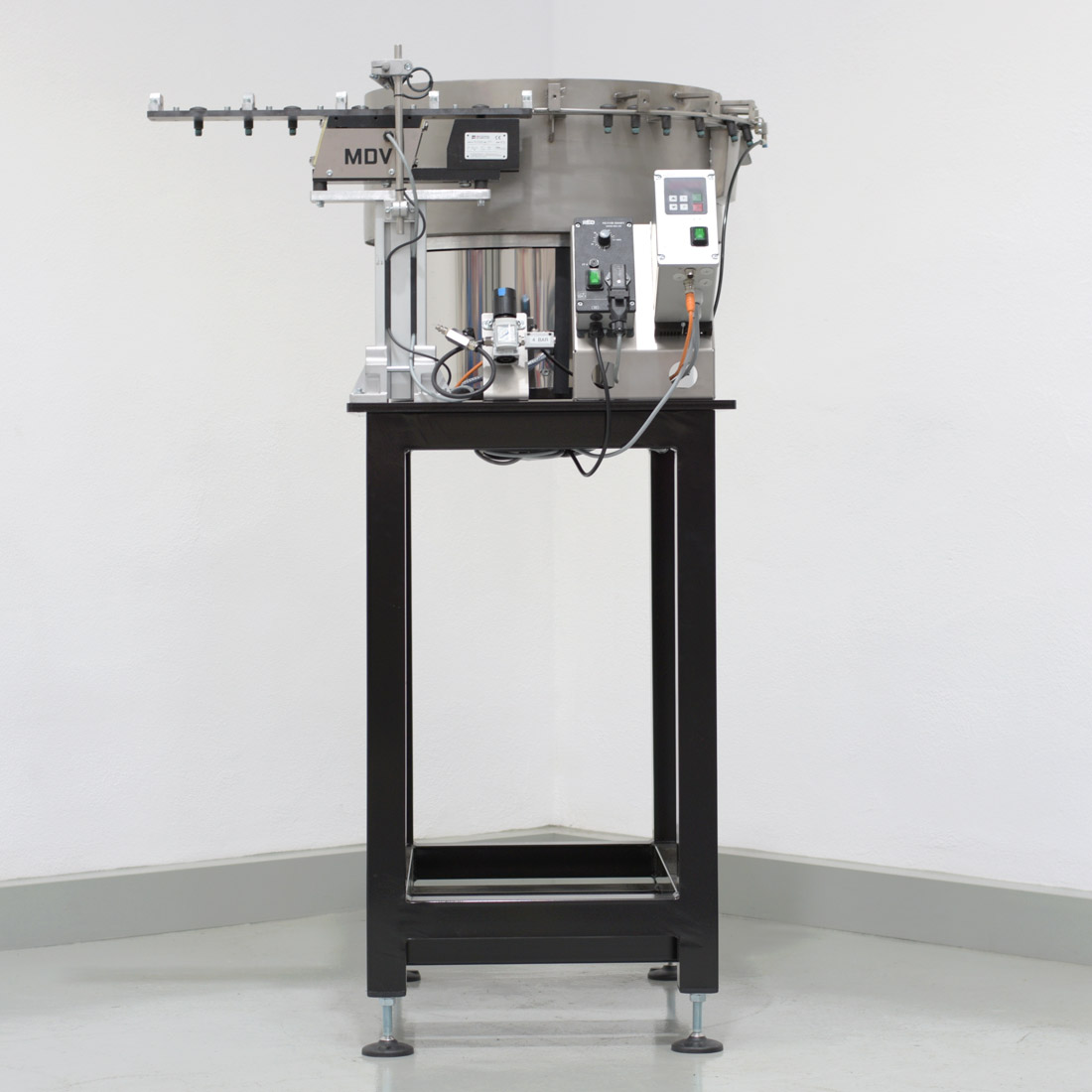

• 1 Mesa bancada.

Posición de salida de la pieza

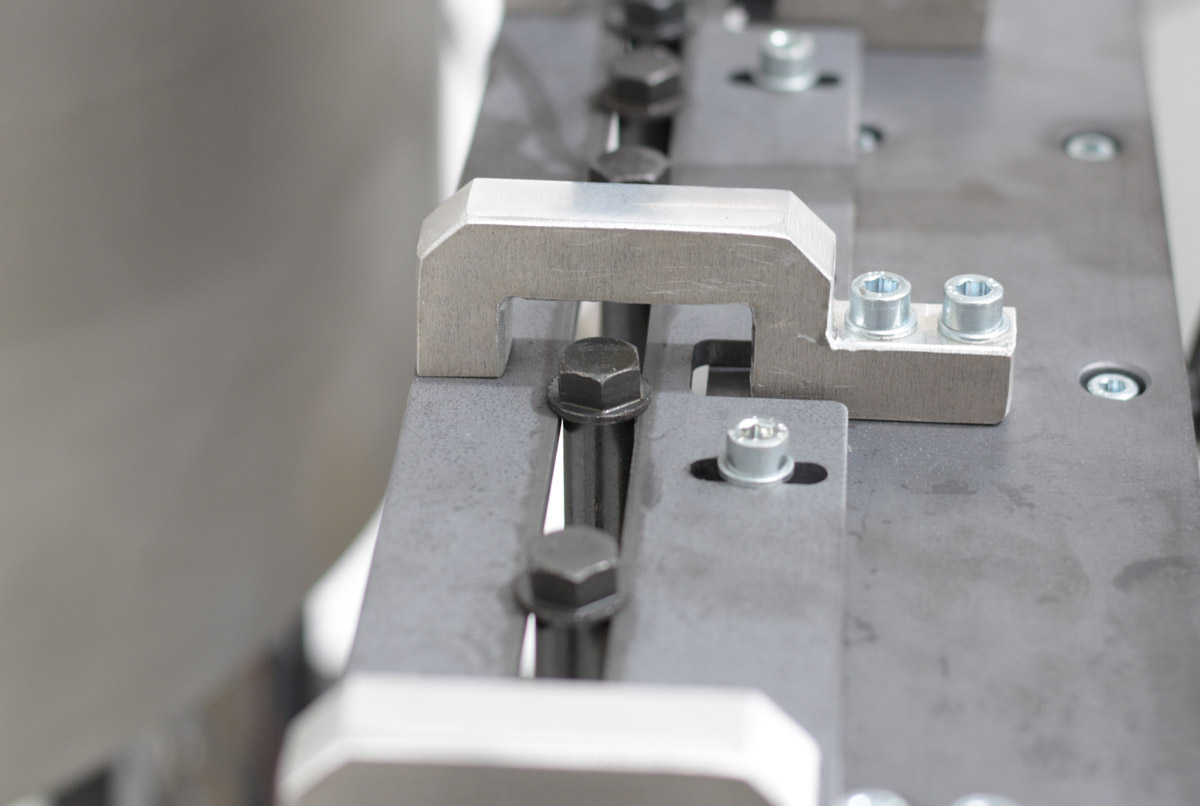

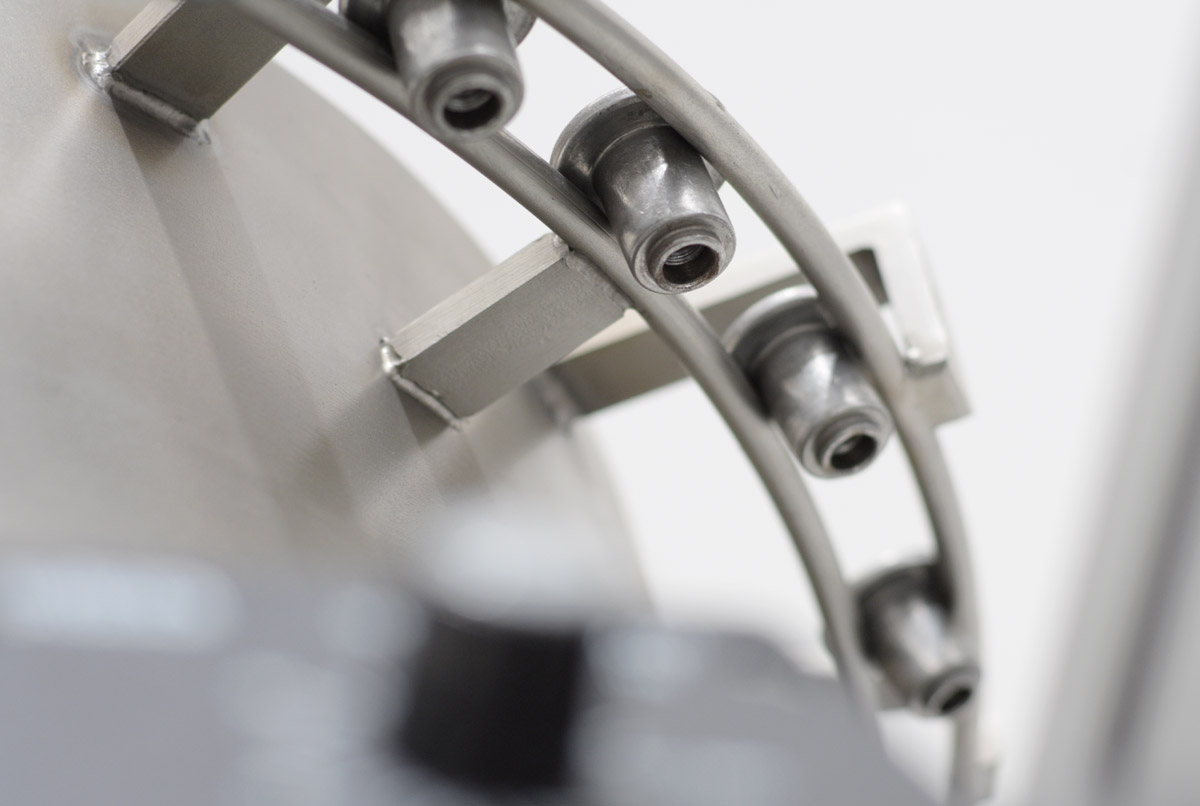

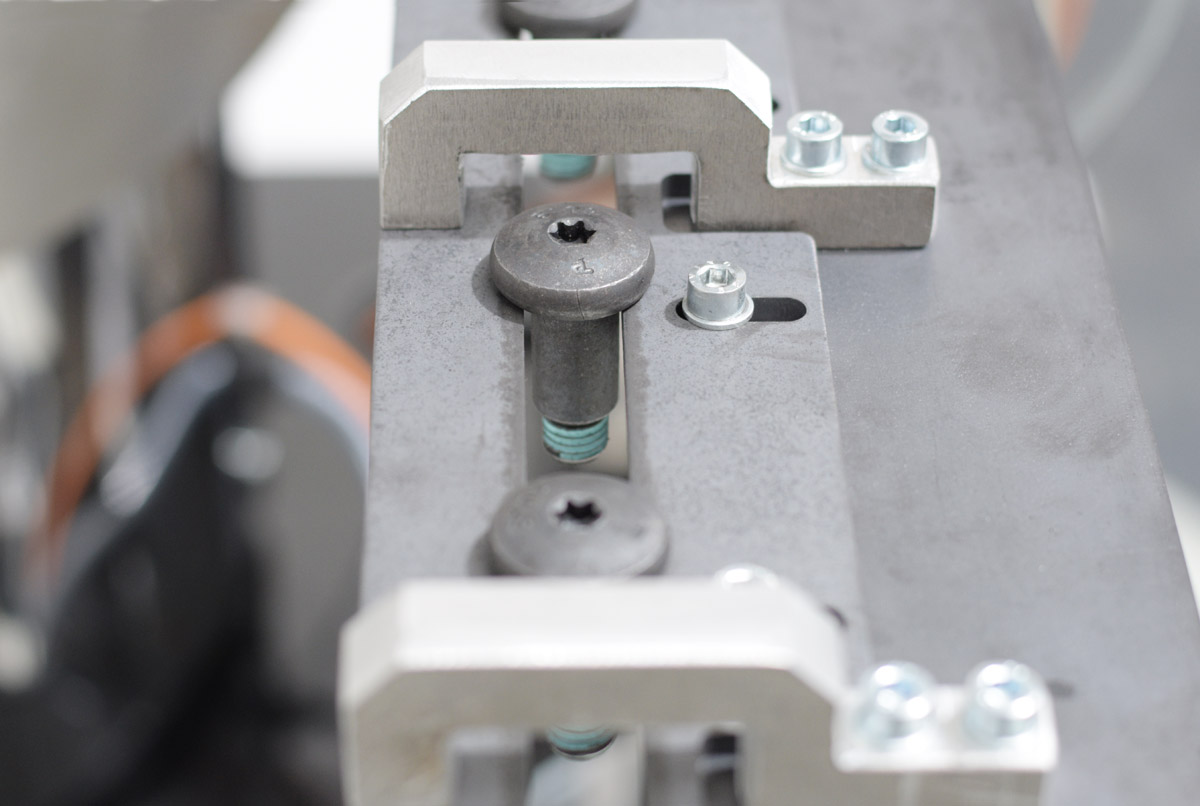

Vertical, colgada de su valona.

Número de salidas

1.

Cadencia solicitada

60 piezas / minuto.

Autonomía

En torno a las 1.500 piezas.
