Acerca de este paso a paso

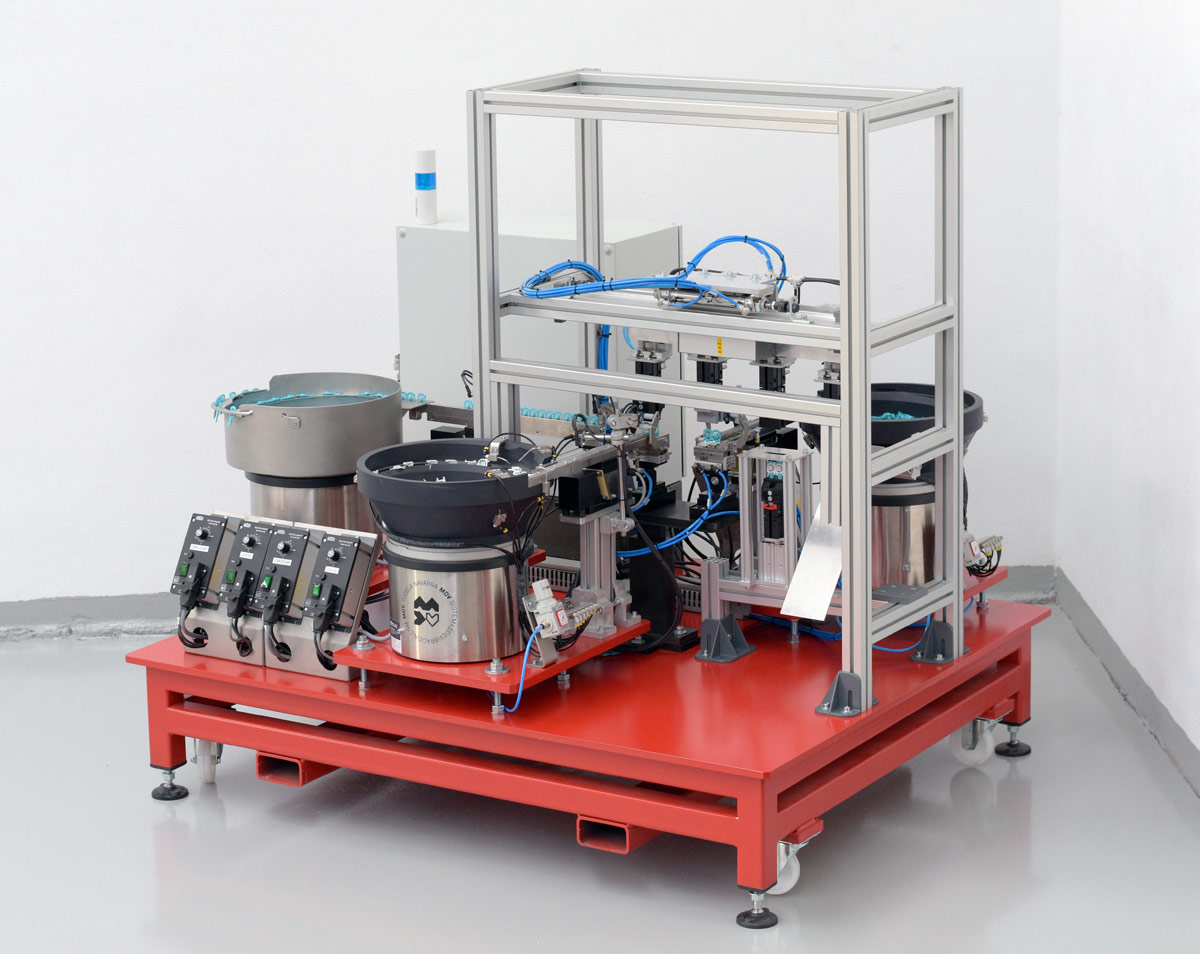

Este equipo va mucho más allá de servirse de un mero paso a paso; se trata, en realidad, de un sistema sofisticado destinado a realizar un ensamblaje completo. Nuestro punto de partida es una pieza que consta de 3 partes, una central y dos laterales.

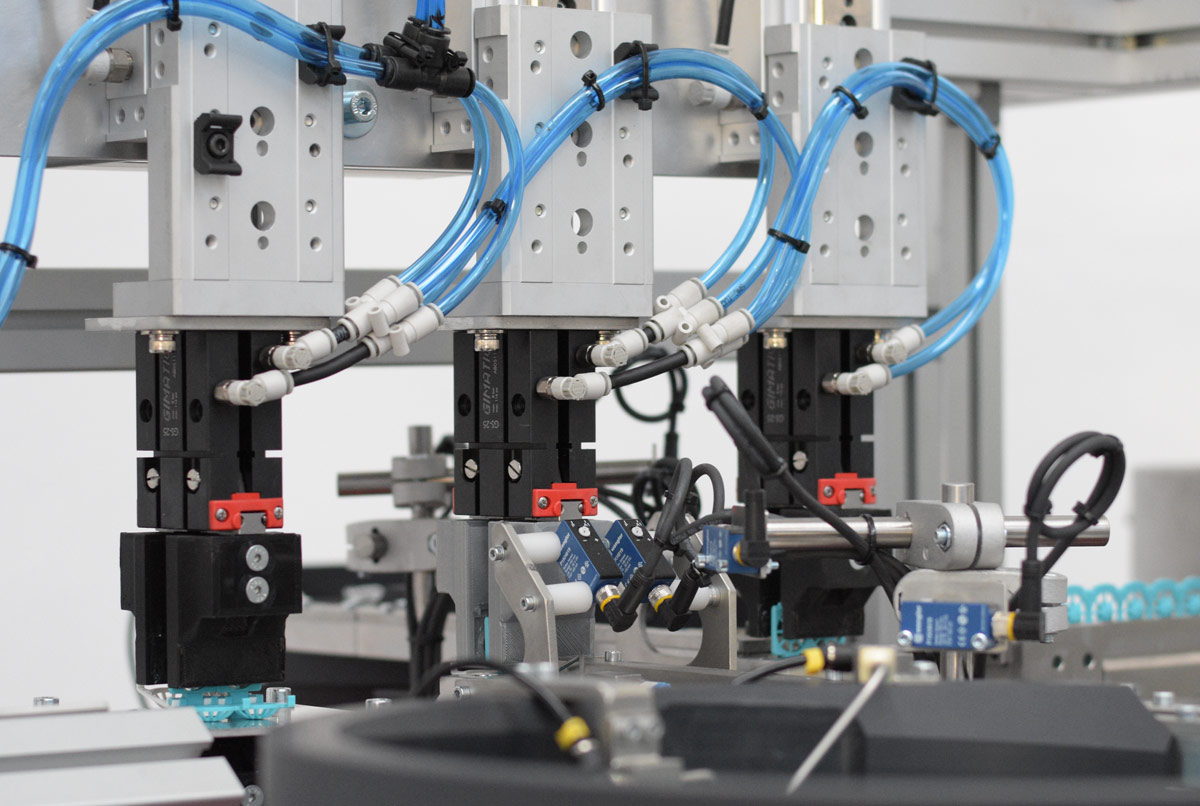

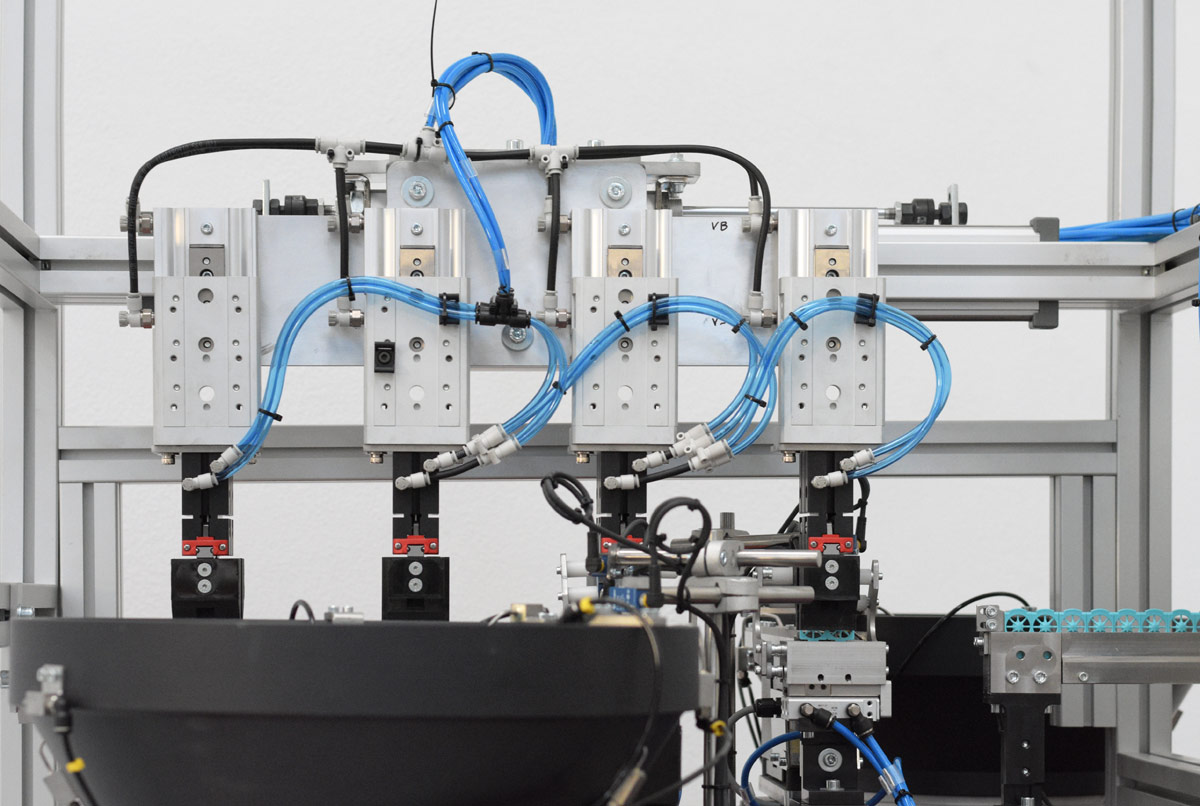

El sistema lo componen 5 estaciones comandadas por 5 pinzas neumáticas que son alimentadas por 3 unidades vibratorias.
En cuanto a los alimentadores vibratorios:

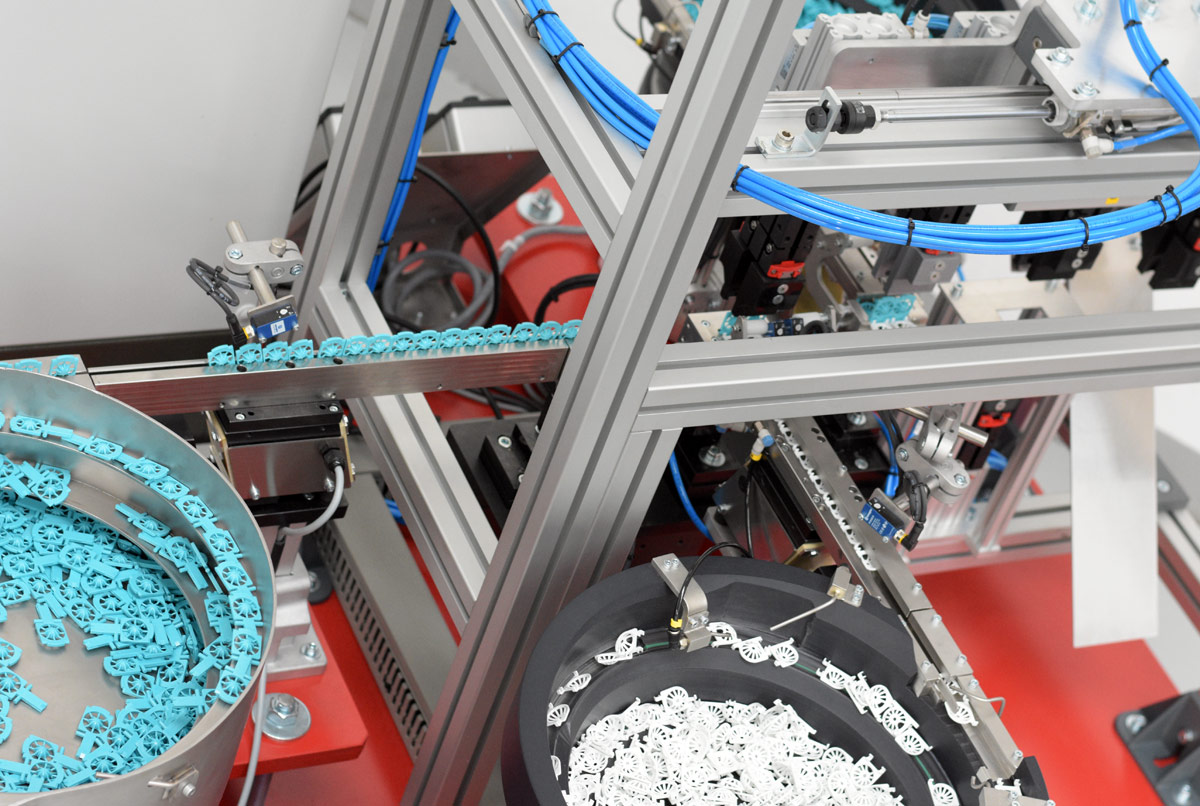

El que presenta la cuba de chapa es el encargado de posicionar la pieza central; mientras que la tarea de las otras dos cubas, fabricadas en fibra de vidrio, es la de posicionar las piezas laterales.
En cuanto a las estaciones:
Estación 1 › Recepción de la pieza central › La Pinza 1 recoge dos piezas directamente del vibrador lineal y las traslada a la Estación 2.

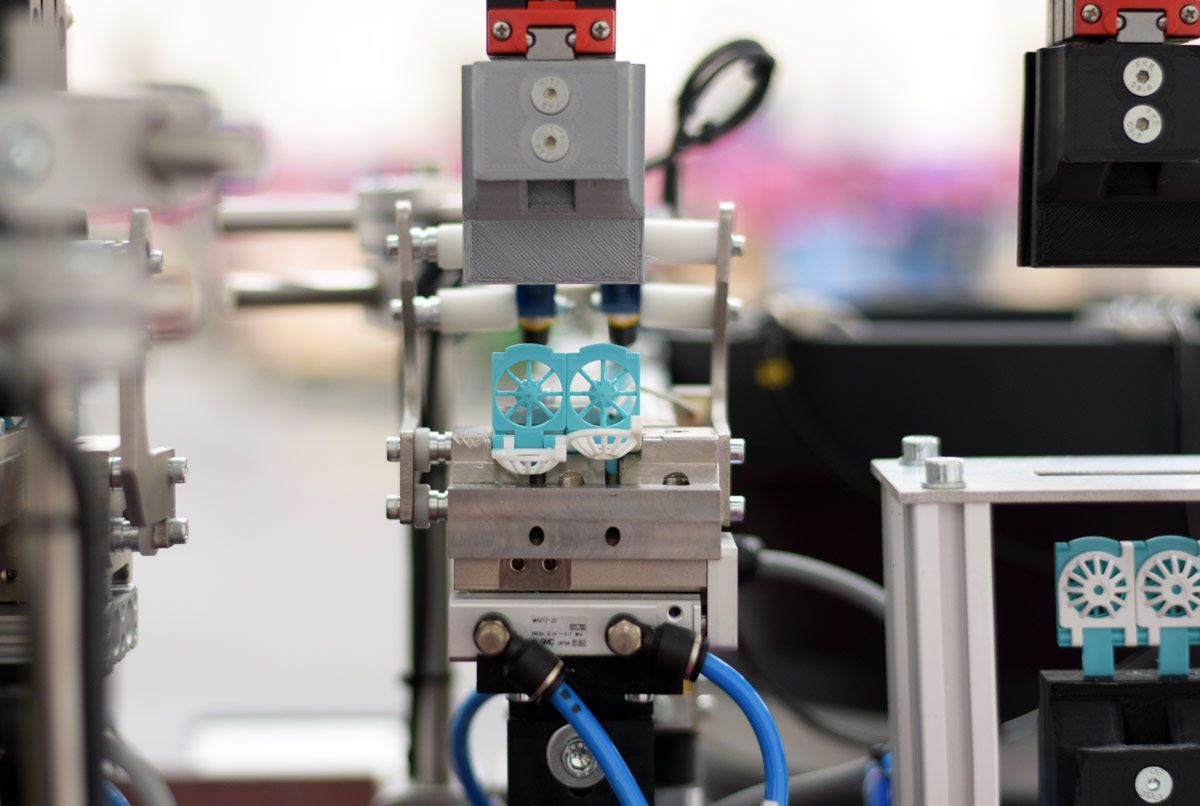

Estación 2 › Recepción de la pieza lateral blanca › Para recibir estas piezas incorporamos un sistema paso a paso con una cuna que las carga de dos en dos. De esta manera, la Pinza 1 llega con dos piezas centrales tomadas de la Estación 1, se posiciona sobre la cuna con dos piezas laterales blancas, para luego bajar y cliparlas –las piezas centrales con las piezas laterales blancas–. Tras esta acción, la Pinza 2 va en su búsqueda y recoge las piezas clipadas.
Estación 3 › Pieza lateral azul › En esta estación sucede lo mismo que en la anterior pero, esta vez, con la pieza lateral azul. Del conjunto de piezas que ha obtenido de la Estación 2, la Pinza 2 tiene la misión de cliparlo con estas nuevas piezas azules. El conjunto resultante es cogido por la Pinza 3 y se ocupa de llevarlo hasta la Estación 4.
Estación 4 › Como decimos, la Pinza 3 trae el conjunto clipado de piezas y lo posiciona sobre la Pinza 4. Ésta se desplaza hacia abajo haciendo pasar al conjunto de piezas por un utillaje que logra que las piezas laterales se cierren. Es este punto, queda terminado el montaje del conjunto de piezas. La Pinza 4 vuelve a subir con la pieza obtenida para que la Pinza 5 la recoja y se la facilite a la Estación 5.
Estación 5 › La Pinza 5 llega con el conjunto de piezas acabado y lo deja caer sobre la Estación 5, allí le espera una rampa que lo conducirá hasta un recipiente donde quedarán almacenadas a granel.
